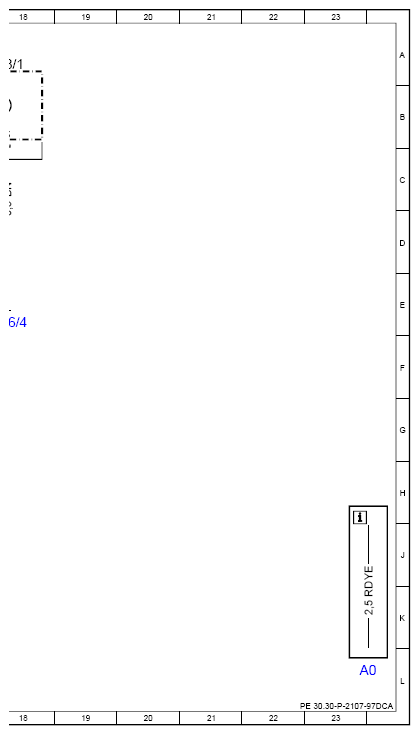

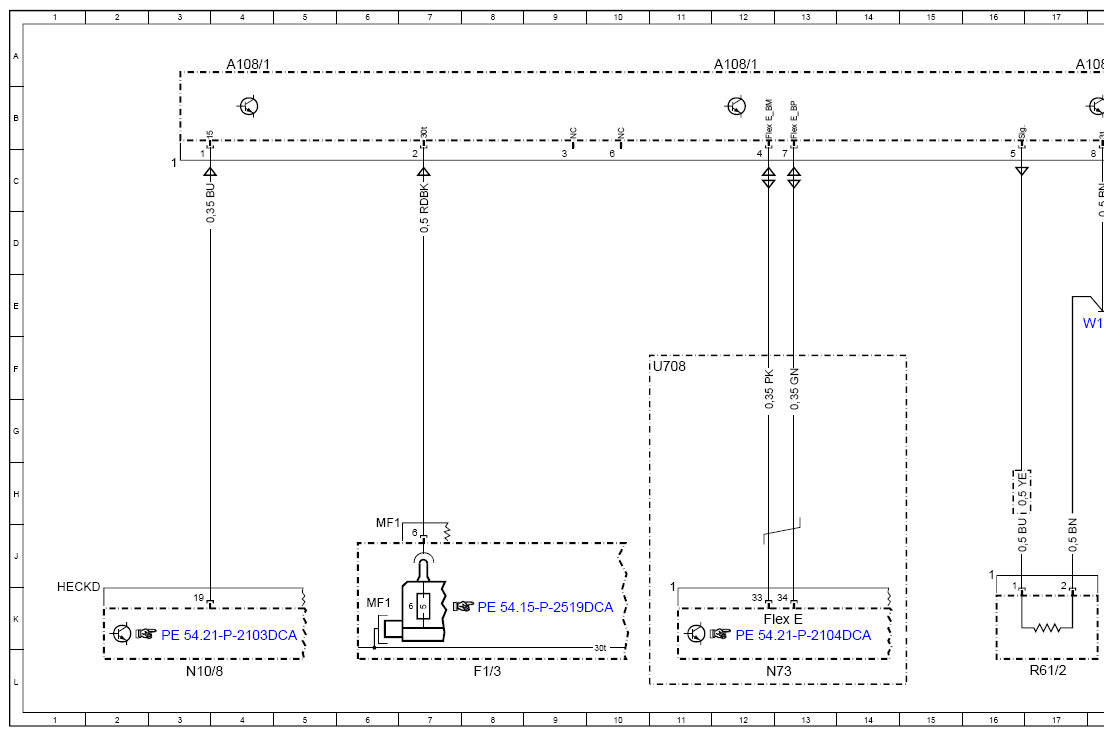

Wiring Diagram For DISTRONIC Distance-Pilot Controller Unit - PE30.30-P-2107-97DCA
Model 238 Up To Model Year 2021 With Code 239 (Adaptive Cruise Control Pro (Distronic Pro)) Controller Unit A108/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 4A |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 12A |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 17A |
| Code 239 | DISTRONIC Distance-Pi lot | - |
| F1/3 | Passenger-side A-pillar fuse box | 8L |
| F1/3MF1 | Multiple fuse 1 | 6K |
| Flex E | Chassis FlexRay | 12K |
| N10/8 | Rear SAM control unit | 3L |
| N73 | Electronic ignition switch control unit | 12L |
| R61/2 | Distance Pilot DISTRONIC controller unit heater | 17L |
| U708 | Valid for FlexRay star | 11F |
| W16/4 | Right major assembly compartment ground point | 18E |
