Memory Power Seat Switch

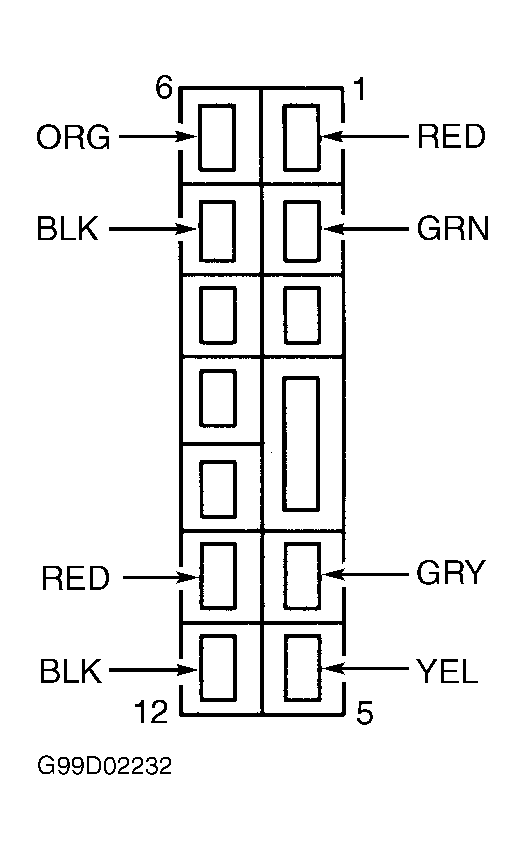

Remove memory power seat switch. Using ohmmeter, measure resistance between indicated switch terminals when switch is activated as specified. See MEMORY POWER SEAT SWITCH RESISTANCE table. See Figure . Replace switch if it does not test as specified.
MEMORY POWER SEAT SWITCH RESISTANCE
| Switch Position | Measure Between Terminals No. | Ohms | |
|---|---|---|---|
| Forward/Rearward | |||
| Forward | 1 & 7 | Less Than 5 | |
| Rest | All | Greater Than 5 | |
| Rearward | 1 & 6 | Less Than 5 | |
| Recline | |||
| Up | 5 & 8 | Less Than 5 | |
| Rest | All | Greater than 5 | |
| Down | 3 & 5 | Less Than 5 | |
| Front Height | |||
| Up | 5 & 12 | Less Than 5 | |
| Rest | All | Greater Than 5 | |
| Down | 4 & 5 | Less Than 5 | |
