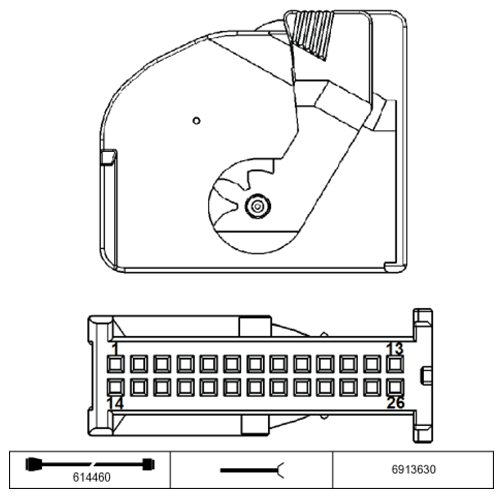

Comfort Access Control Module SX13354A Connector End View
Pin Assignments At Plug Connector X13354
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E/A | PA bus signal | PA bus connector |
| 2 | E/A | CAN bus low | CAN bus connector |
| 3 | E | Signal, remote control receiver ON | Electrochromic interior rear view mirror |
| 4 | -- | Not occupied | |
| 5 | E | Signal Outer door handle button, driver's side | Outer door handle button, driver's side |
| 6 | E | Signal, identification request | Interior antenna, centre console, front |
| 7 | -- | Not occupied | |
| 8 | E | Signal, identification request | Interior antenna, rear |
| 9 | -- | Not occupied | |
| 10 | E | Signal, identification request | Interior aerial, side section on driver's side |
| 11 | E | Signal, identification request | Interior aerial, side section on passenger's side |
| 12 | -- | Not occupied | |
| 13 | E | Signal, identification request | Fender aerial, rear |
| 14 | E | Supply, terminal 30G | Fuse F21 |
| 15 | E/A | CAN bus high | CAN bus connector |
| 16 | M | Ground | Ground point |
| 17 | -- | Not occupied | |
| 18 | E | Signal, identification request | Interior aerial, side section on driver's side |
| 19 | E | Signal Outer door handle button, passenger's side | Outer door handle button, passenger's side |
| 20 | A | Signal, identification request | Interior antenna, centre console, front |
| 21 | -- | Not occupied | |
| 22 | E | Signal, identification request | Interior antenna, rear |
| 23 | -- | Not occupied | |
| 24 | E | Signal, identification request | Interior aerial, side section on passenger's side |
| 25 | E | Signal, identification request | Fender aerial, rear |
| 26 | A | Not occupied |
