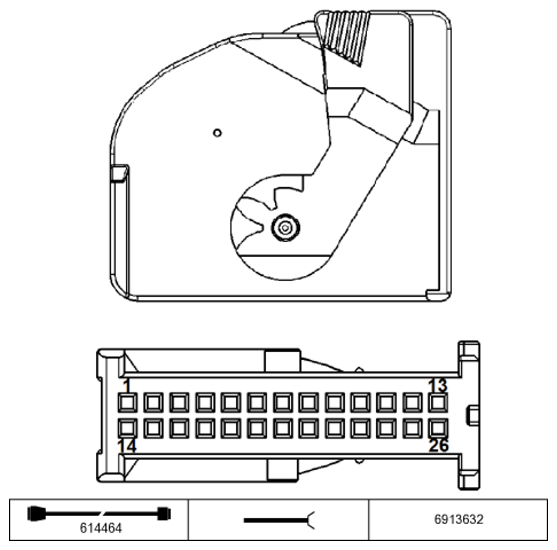

Heating/Air Conditioning System A195*2B Connector End View
Pin Assignments At Plug Connector A195*2B
| Pin | Type | Description /Signal type | Connection /Measuring information |
|---|---|---|---|
| 1 | -- | Not used | |
| 2 | -- | Not used | |
| 3 | -- | Not used | |
| 4 | -- | Not used | |
| 5 | -- | Not used | |
| 6 | E | Signal Microswitch, air distribution | Microswitch, air distribution basic version |
| 7 | -- | Not used | |
| 8 | -- | Not used | |
| 9 | -- | Not used | |
| 10 | -- | Not used | |
| 11 | -- | Not used | |
| 12 | -- | Not used | |
| 13 | -- | Not used | |
| 14 | -- | Not used | |
| 15 | E | LIN bus signal Positive | Bus connection |
| 16 | E/A | LIN bus signal | Bus connection |
| 17 | E | Signal Microswitch, air distribution | Microswitch, air distribution basic version |
| 18 | -- | Not used | |
| 19 | -- | Not used | |
| 20 | E | Signal Evaporator temperature sensor | Solder connector High variant |
| 20 | E | Signal Evaporator temperature sensor | Evaporator temperature sensor basic version |
| 21 | -- | Not used | |
| 22 | E | Signal Evaporator temperature sensor | Evaporator temperature sensor |
| 23 | -- | Not used | |
| 24 | E | Signal Ventilation temperature sensor, front left | Ventilation temperature sensor, front left |
| 25 | E | Signal Footwell temperature sensor | Footwell temperature sensor |
| 26 | E | LIN bus signal Negative connection | Bus connection |
