Normal Charging Control System

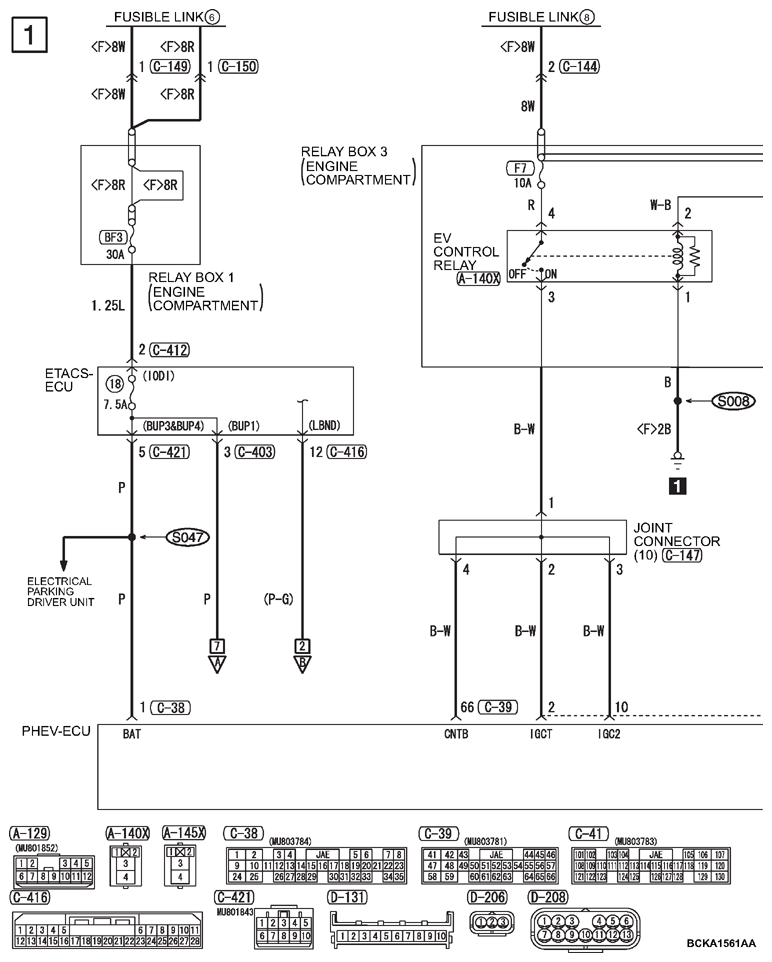

G13785108Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

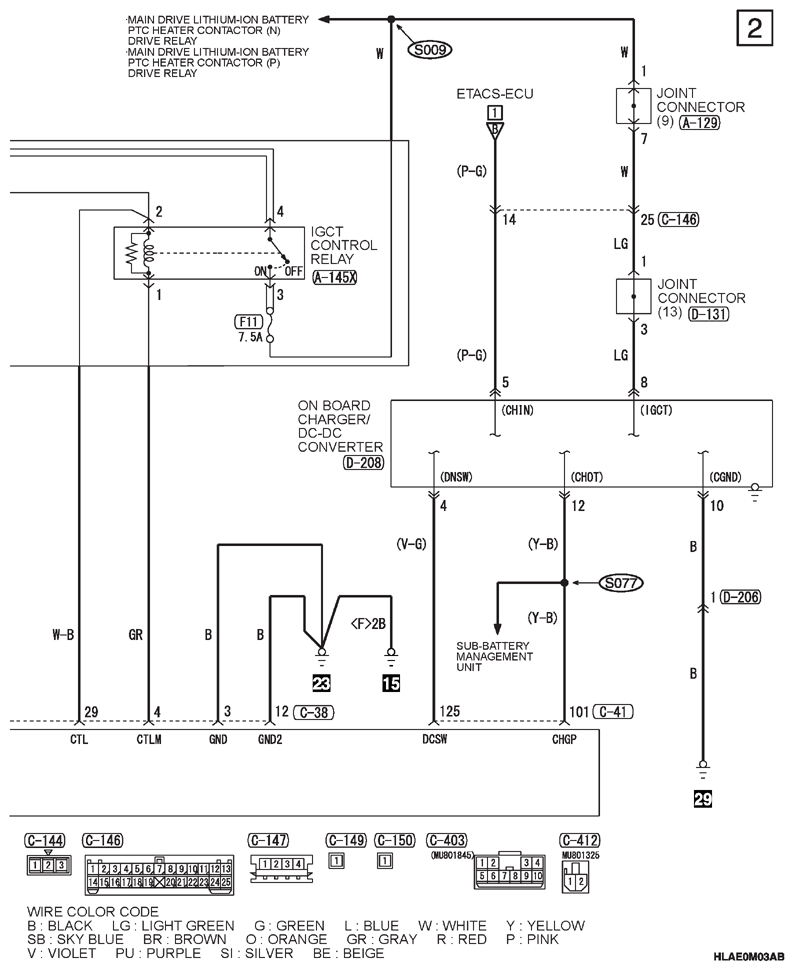

G13504380Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

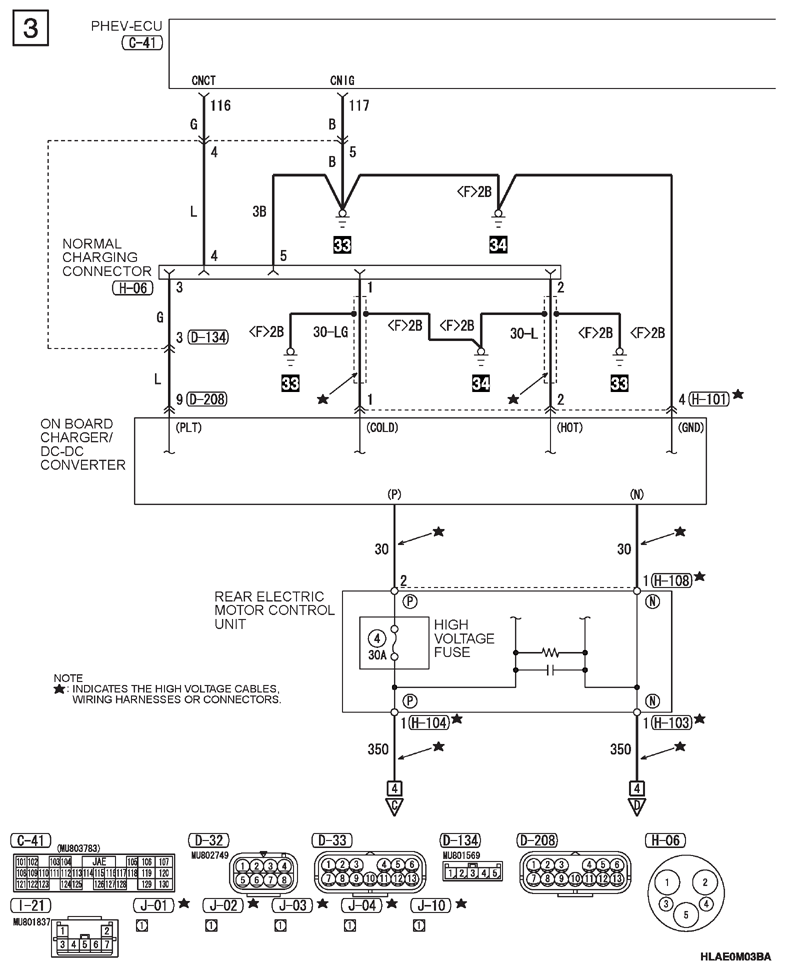

G13504381Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

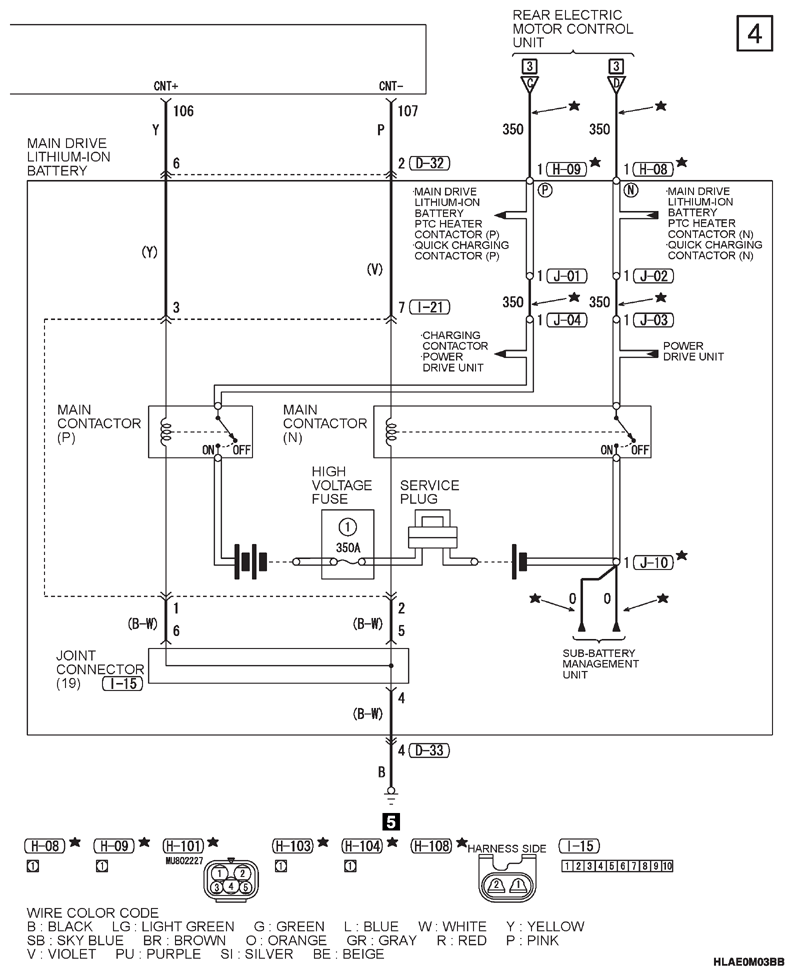

G13504382Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

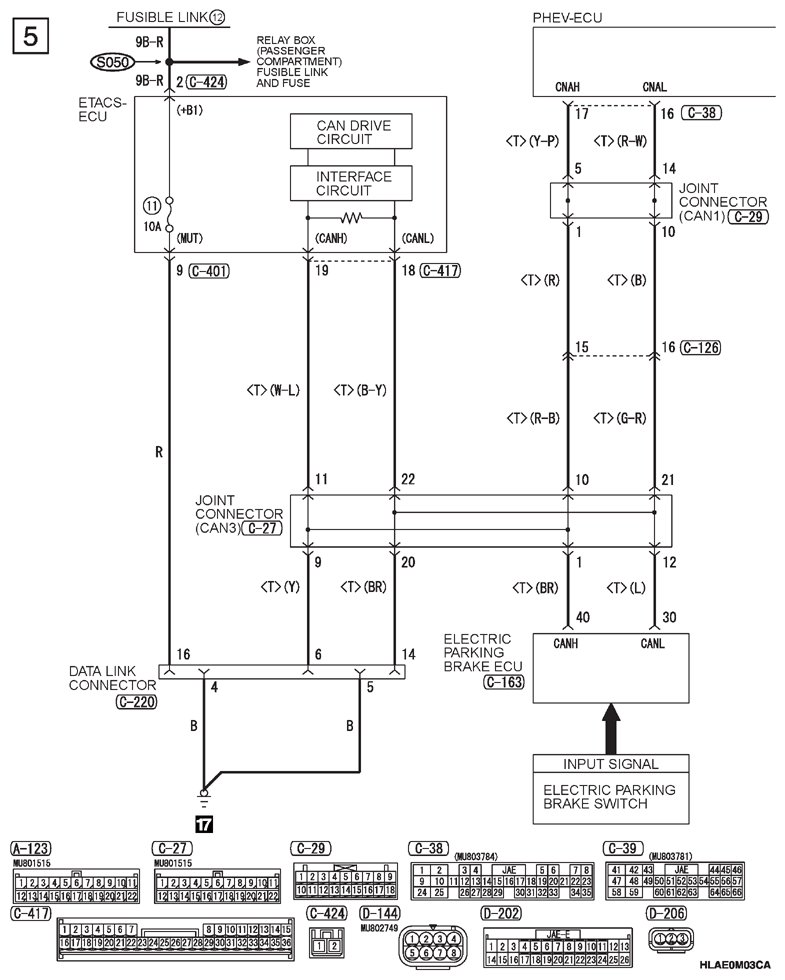

G13504383Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

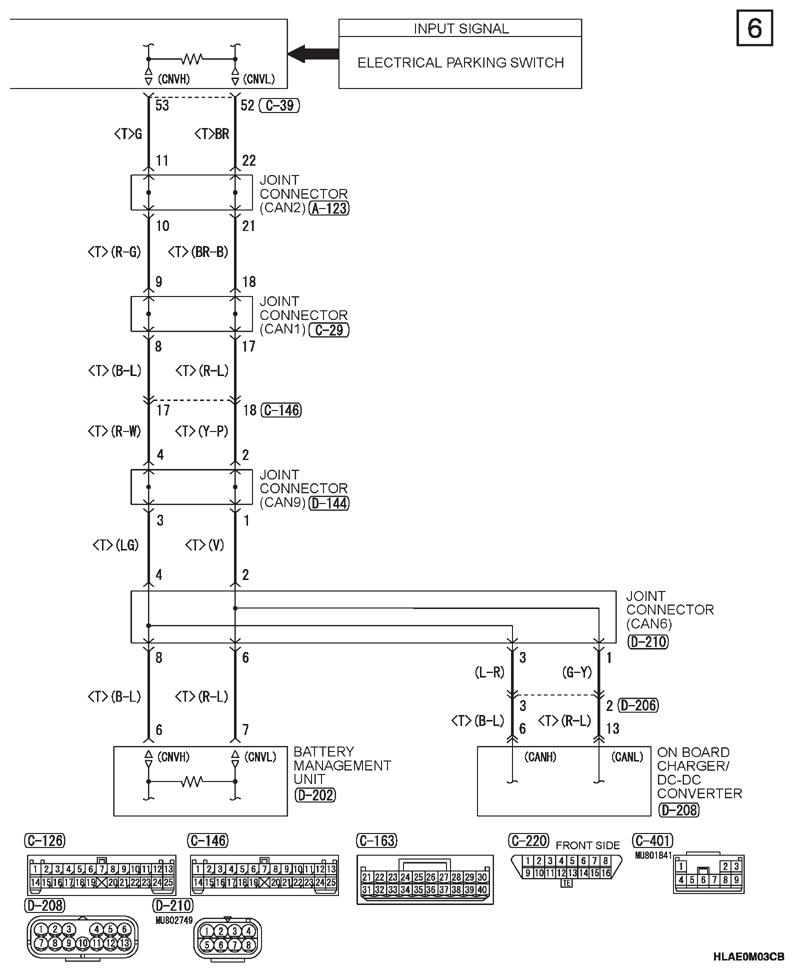

G13504384Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

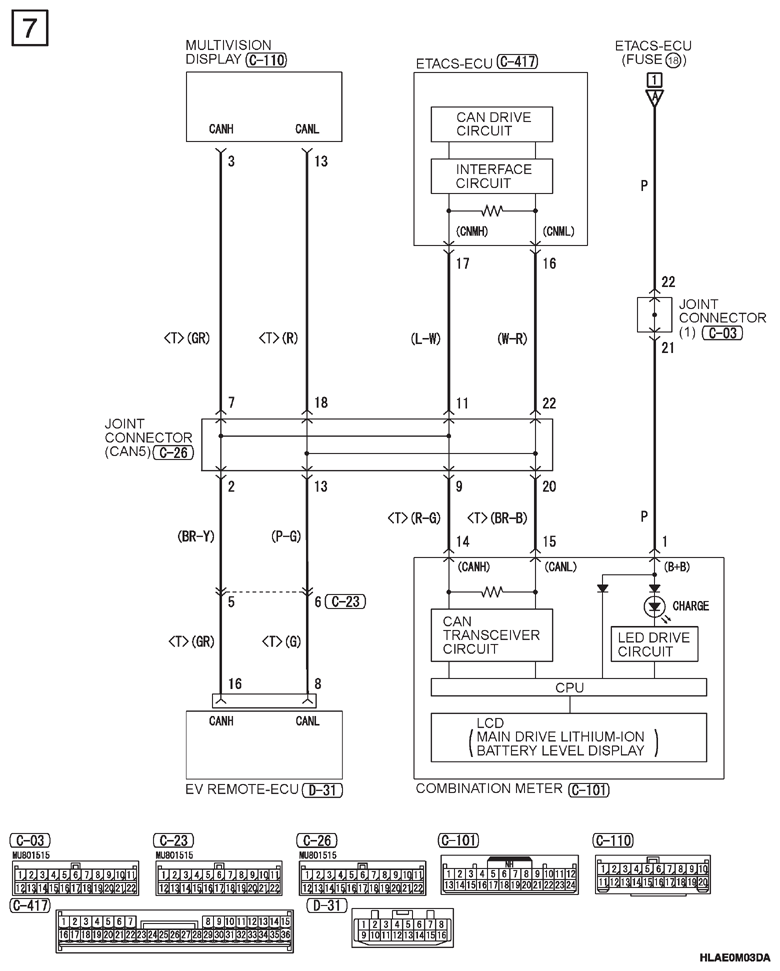

G13504385Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
