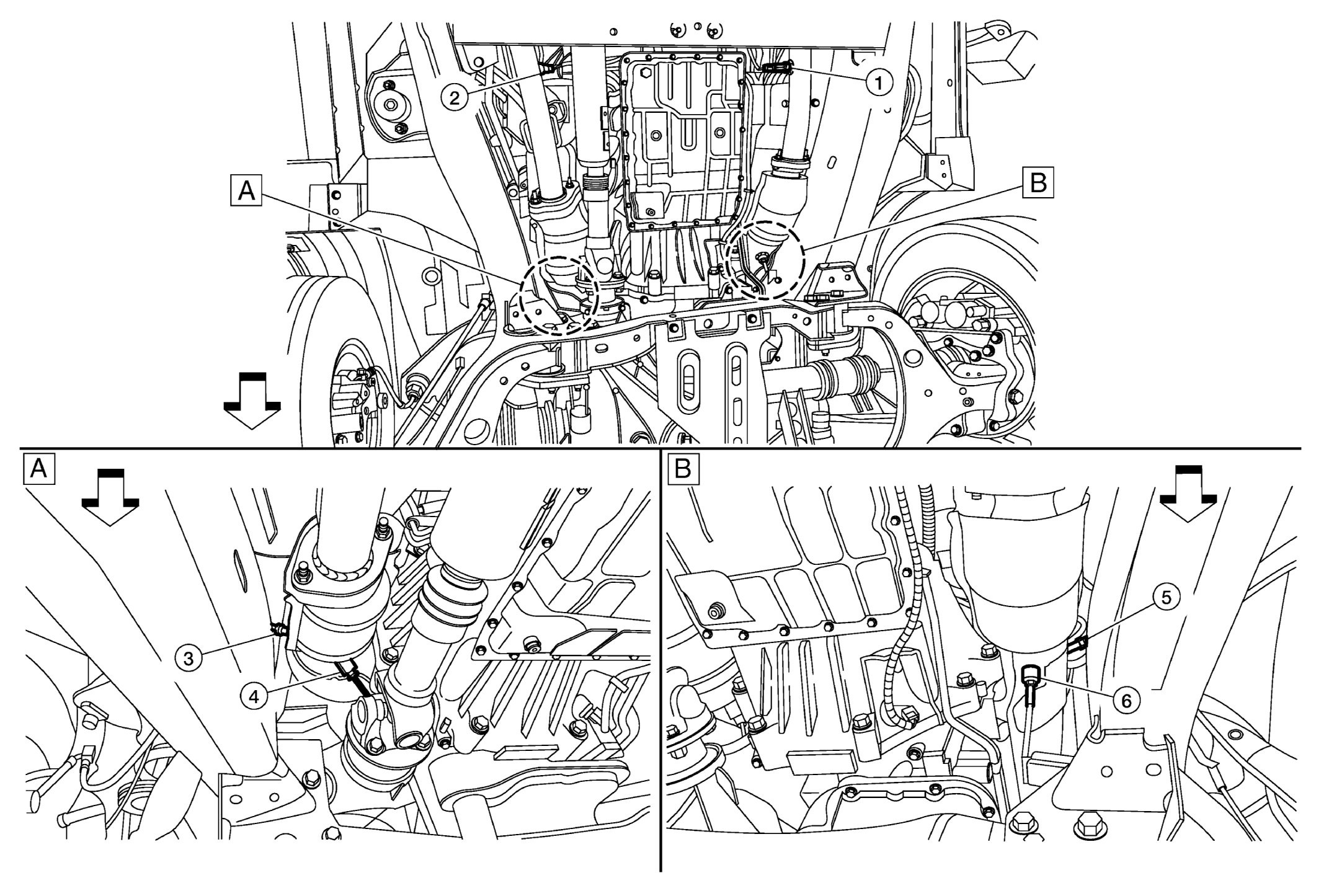

Exhaust Compartment
| Rear Left Under View Of The Engine | Rear Right Under View Of The Engine | ||||
| : Vehicle Front |
| No. | Component Parts | Function |
|---|---|---|
| Heated Oxygen Sensor 2 (Bank 2) | HEATED OXYGEN SENSOR 2 | |
| Heated Oxygen Sensor 2 (Bank 1) | HEATED OXYGEN SENSOR 2 | |
| A/F Sensor 1 (Bank 1) | AIR FUEL RATIO (A/F) SENSOR 1 | |
| Exhaust Gas Temperature Sensor (Bank 1) | EXHAUST GAS TEMPERATURE SENSOR | |
| A/F Sensor 1 (Bank 2) | AIR FUEL RATIO (A/F) SENSOR 1 | |
| Exhaust Gas Temperature Sensor (Bank 2) | EXHAUST GAS TEMPERATURE SENSOR |
