ECM Connector End View (E16)

Connector Color:  BLACK

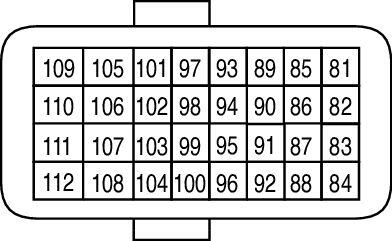

Fig 1: Terminal-side
GNSW89929Courtesy of NISSAN NORTH AMERICA, INC.

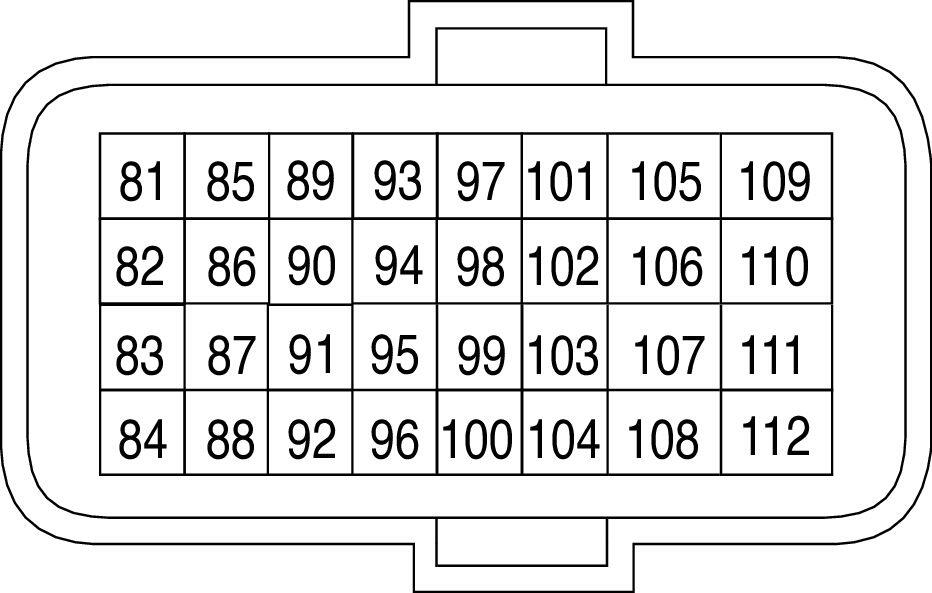

Fig 2: Harness-side
GNSW89928Courtesy of NISSAN NORTH AMERICA, INC.
Terminal No. Color of Wire Signal Name (Specification)
81 V POWER SUPPLY FOR ECM (BACK-UP)
82 - -
83 P CAN-L
84 L CAN-H
85 V REFRIGERANT PRESSURE SENSOR
86 - -
87 - -
88 GR DATA LINK CONNECTOR
89 - -
90 - -
91 - -
92 R CLUTCH PEDAL POSITION SWITCH
93 L IGNITION SWITCH
94 Y ASCD STEERING SWITCH
95 B SENSOR GROUND (ASCD STEERING SWITCH)
96 - -
97 - -
98 LG SENSOR GROUND (REFRIGERANT PRESSURE SENSOR)
99 LG STOP LAMP SWITCH
100 G BRAKE PEDAL POSITION SWITCH
101 W SENSOR POWER SUPPLY (REFRIGERANT PRESSURE SENSOR)
102 BR SENSOR POWER SUPPLY (APP SENSOR 2)
103 GR ACCELERATOR PEDAL POSITION SENSOR 2
104 Y SENSOR GROUND (APP SENSOR 2)
105 G POWER SUPPLY FOR ECM
106 V SENSOR POWER SUPPLY (APP SENSOR 1)
107 - -
108 B ECM GROUND
109 - -
110 SB ACCELERATOR PEDAL POSITION SENSOR 1
111 P SENSOR GROUND (APP SENSOR 1)
112 - -

Circuit Diagram

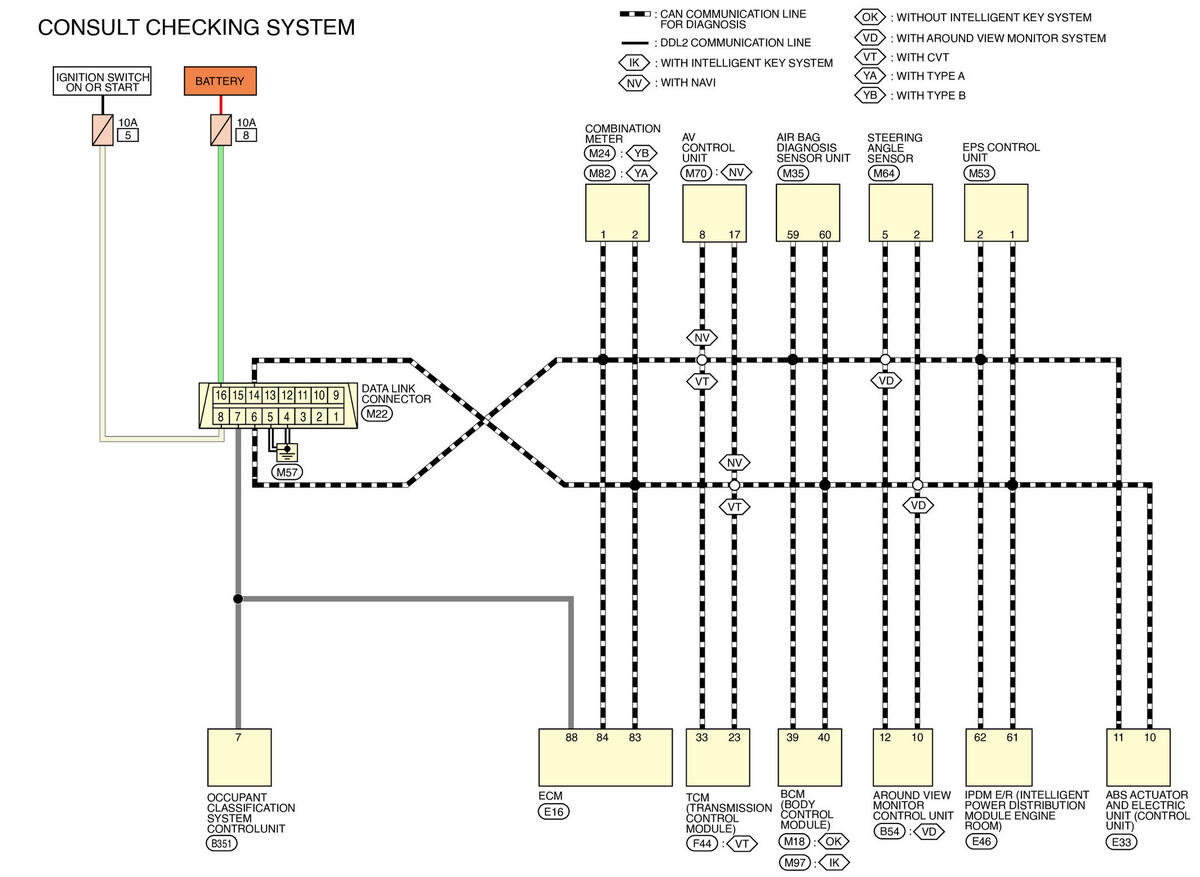

Fig 3: CONSULT CHECKING SYSTEM
GNSW89686Courtesy of NISSAN NORTH AMERICA, INC.
Fig 4: AIR CONDITIONER CONTROL
GNSW89694Courtesy of NISSAN NORTH AMERICA, INC.

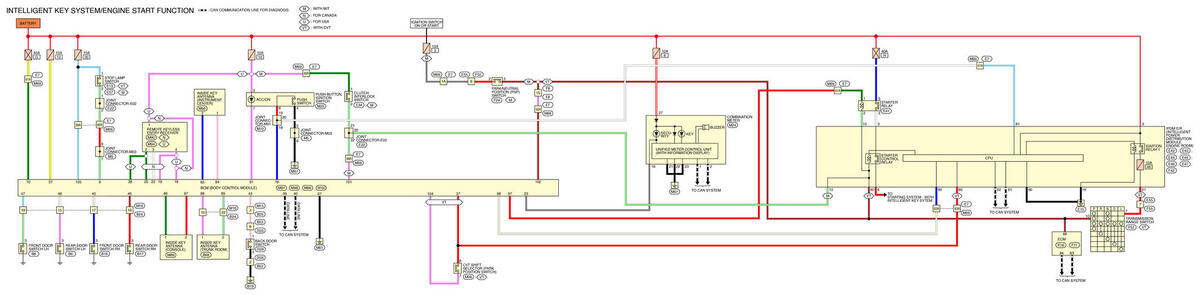

Fig 5: INTELLIGENT KEY SYSTEM/ENGINE START FUNCTION
GNSW89701Courtesy of NISSAN NORTH AMERICA, INC.

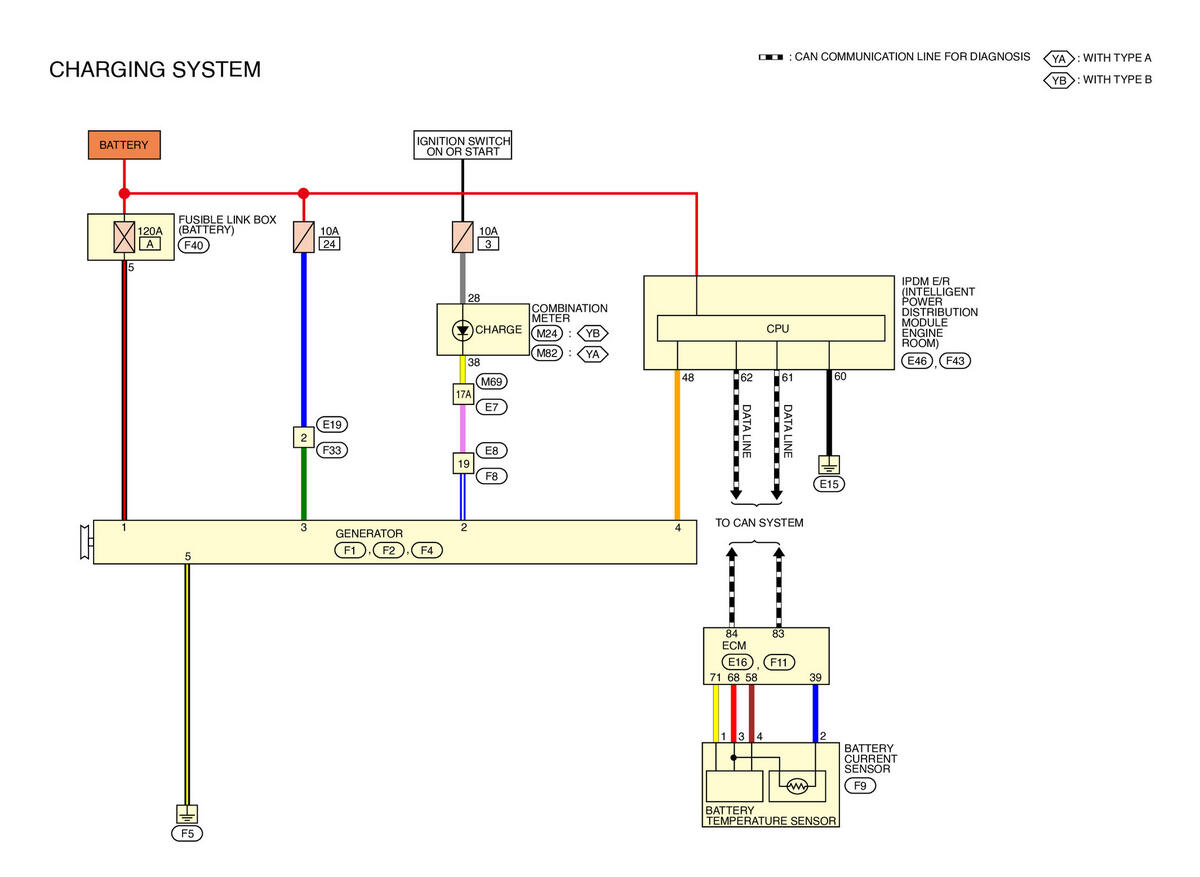

Fig 6: CHARGING SYSTEM
GNSW89720Courtesy of NISSAN NORTH AMERICA, INC.
Fig 7: METER - TYPE A
GNSW89727Courtesy of NISSAN NORTH AMERICA, INC.
Fig 8: METER - TYPE B
GNSW89731Courtesy of NISSAN NORTH AMERICA, INC.

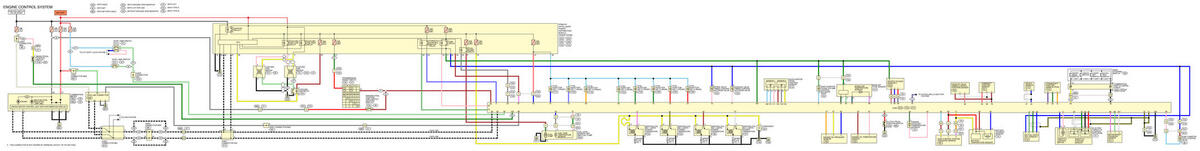

Fig 9: ENGINE CONTROL SYSTEM
GNSW89732Courtesy of NISSAN NORTH AMERICA, INC.

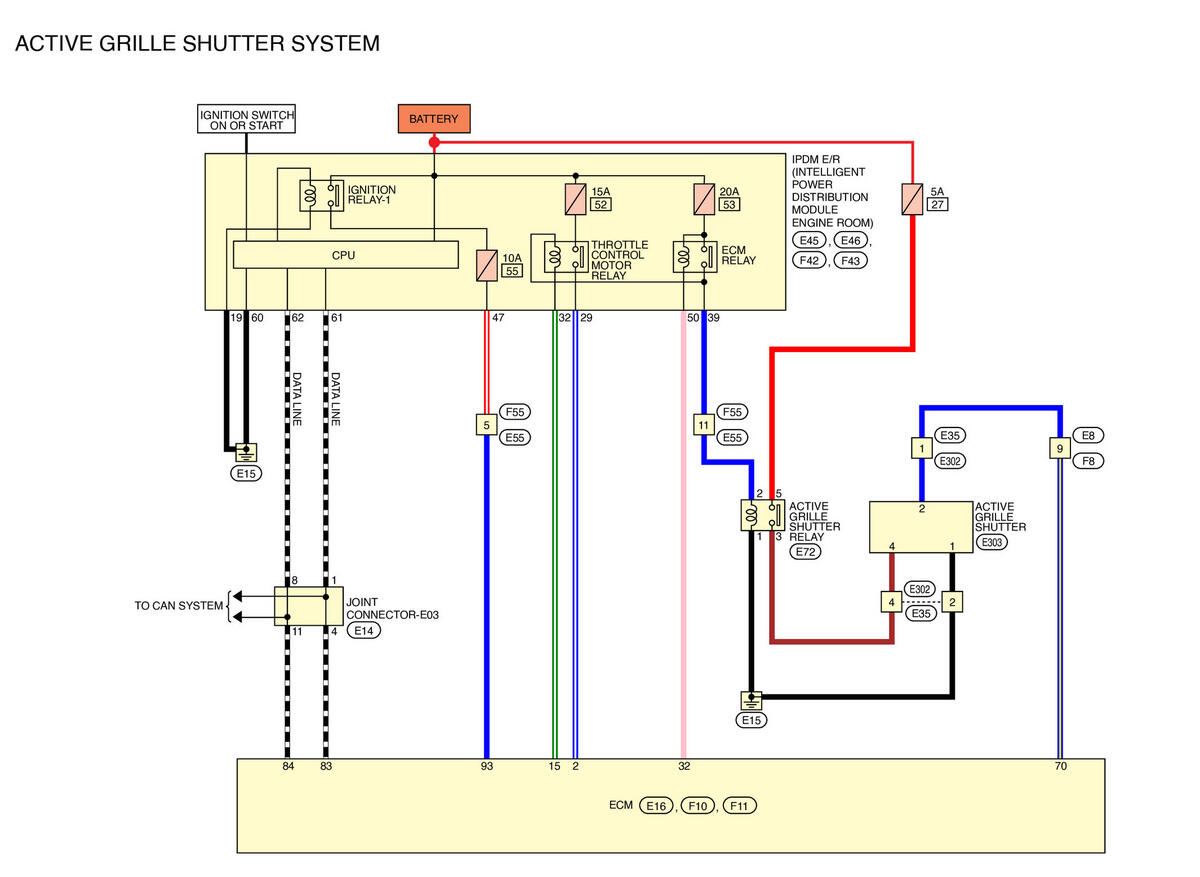

Fig 10: ACTIVE GRILLE SHUTTER SYSTEM
GNSW89735Courtesy of NISSAN NORTH AMERICA, INC.

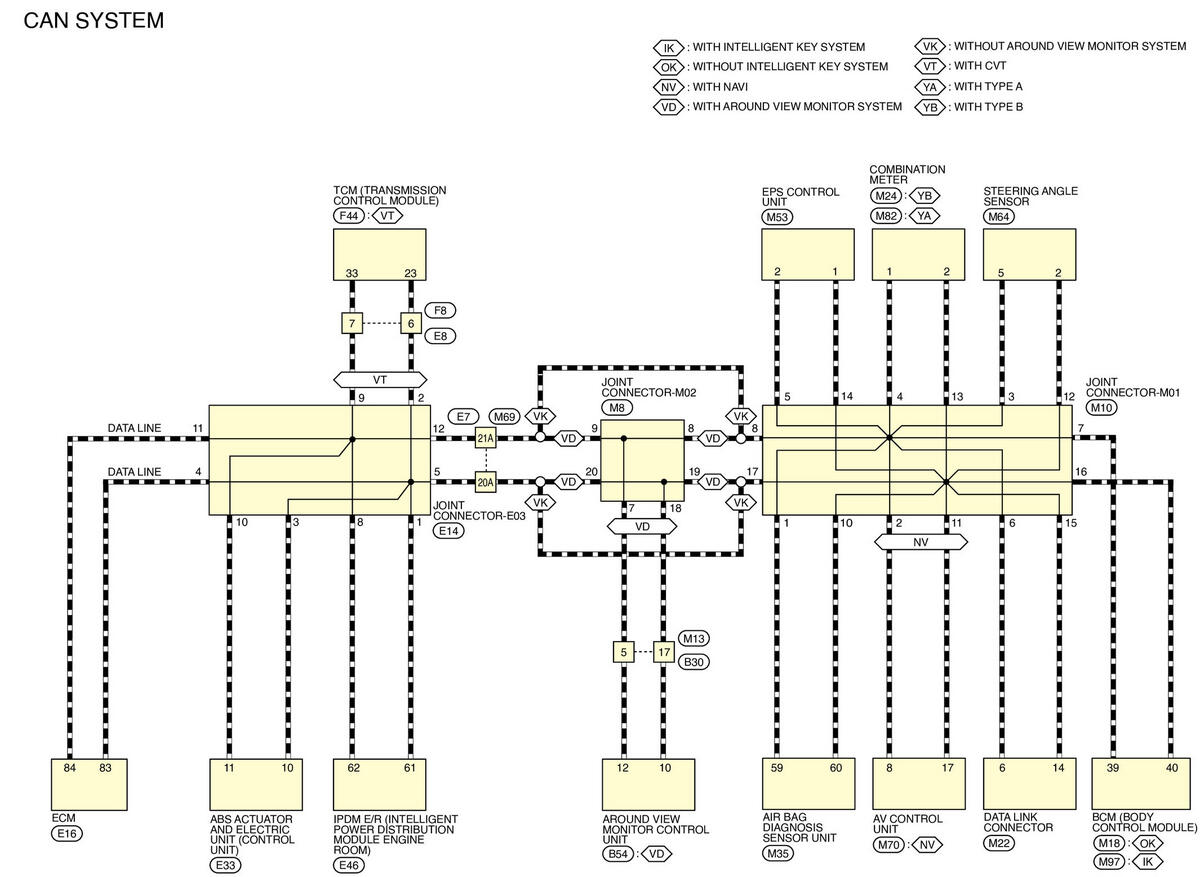

Fig 11: CAN SYSTEM
GNSW90147Courtesy of NISSAN NORTH AMERICA, INC.

Harness Layout

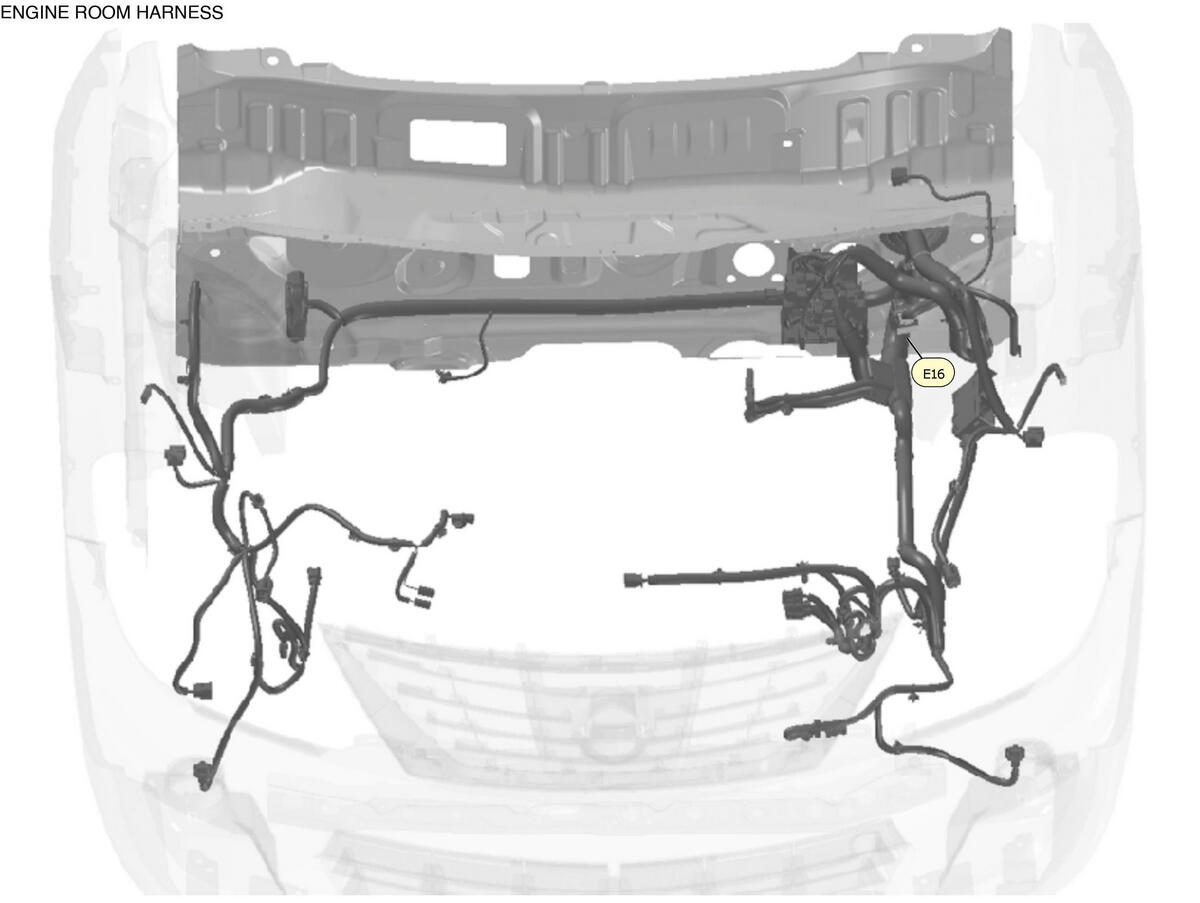

Fig 12: ENGINE ROOM HARNESS
GNSW90109_LK_E016Courtesy of NISSAN NORTH AMERICA, INC.

Power Source

Fig 13: BATTERY POWER SUPPLY
GNSW90129Courtesy of NISSAN NORTH AMERICA, INC.
Fig 14: IGNITION POWER SUPPLY
GNSW90131Courtesy of NISSAN NORTH AMERICA, INC.

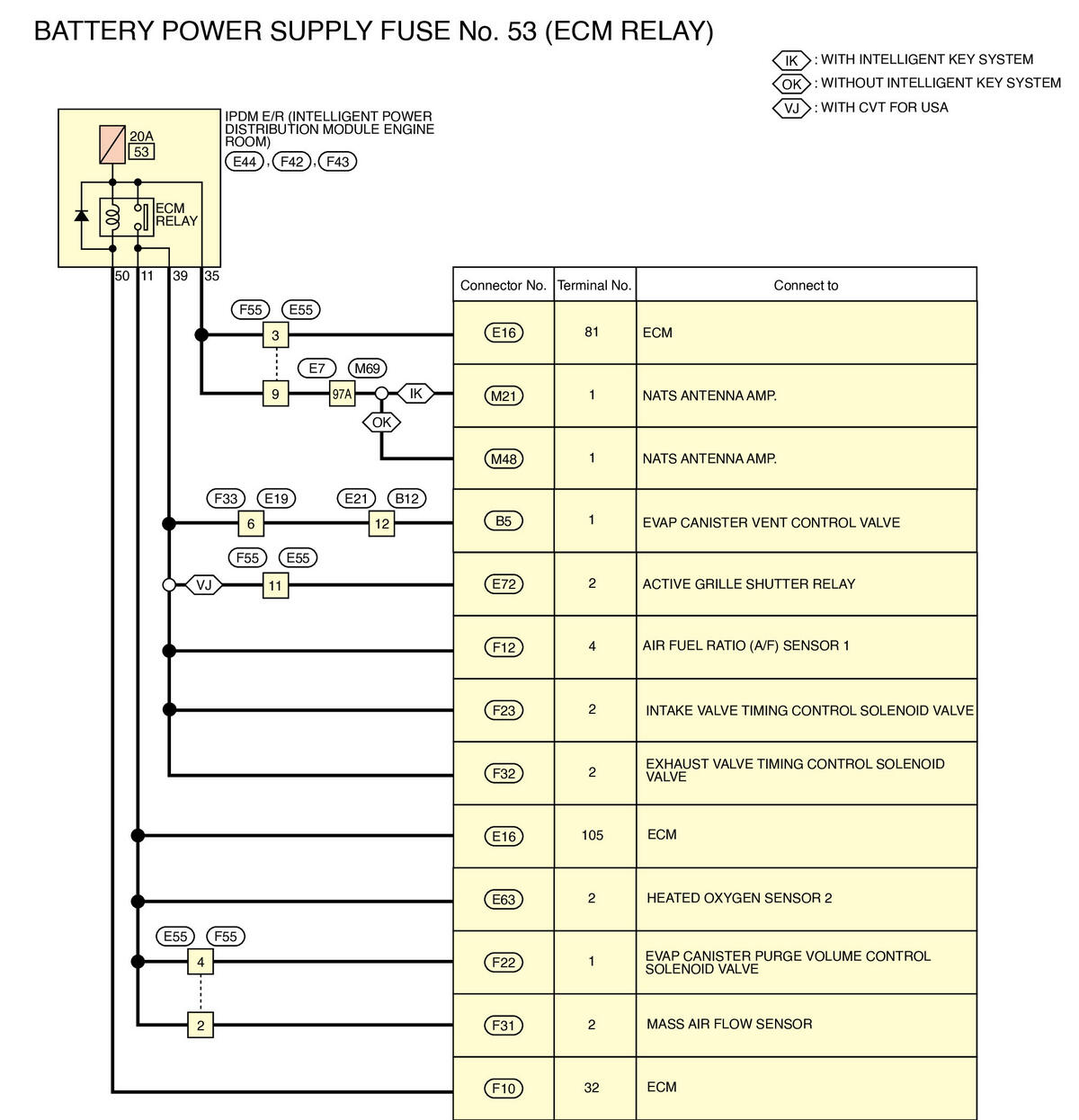

Fig 15: BATTERY POWER SUPPLY FUSE No. 53 (ECM RELAY)
GNSW90124Courtesy of NISSAN NORTH AMERICA, INC.

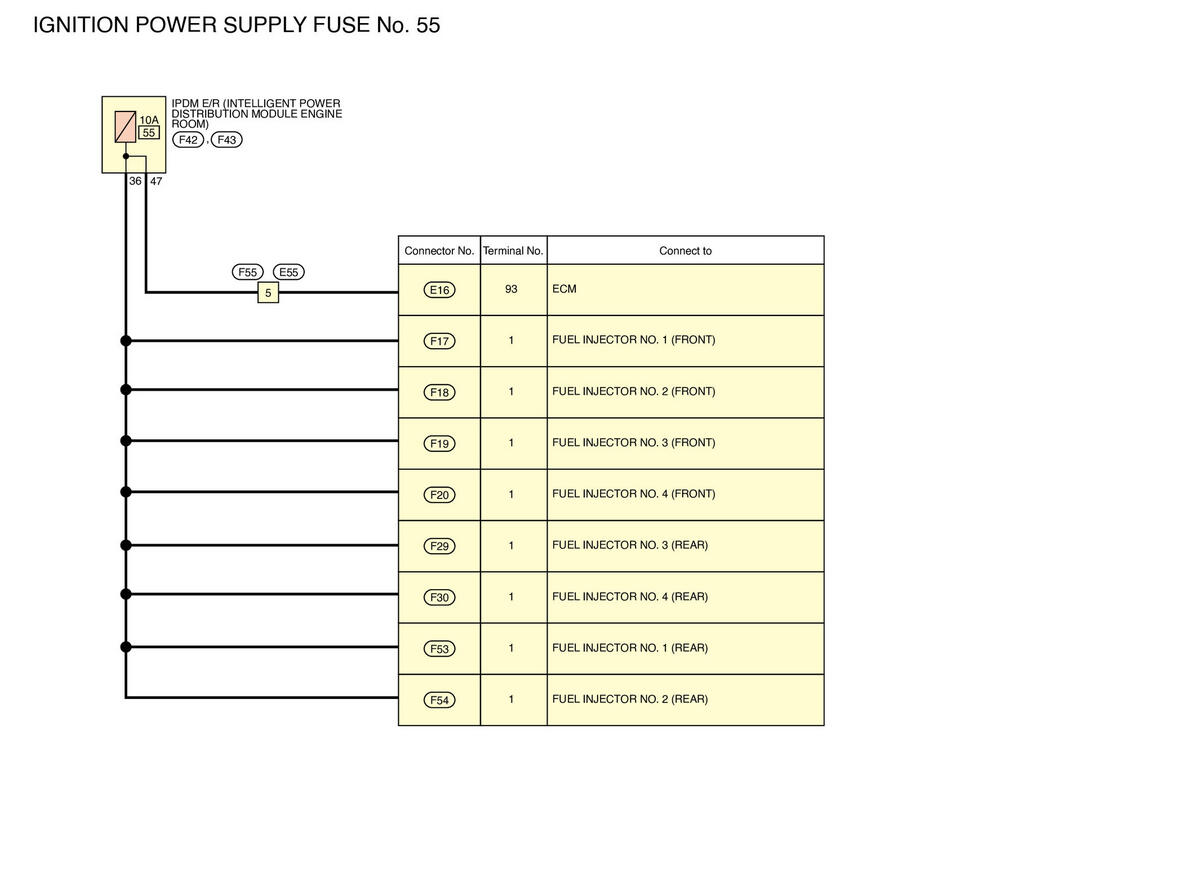

Fig 16: IGNITION POWER SUPPLY FUSE No. 55
GNSW90143Courtesy of NISSAN NORTH AMERICA, INC.

Connector Types:  RH24FB-RZ8-L-LH
