COMBINATION SWITCH Connector End View (M28)

Connector Color:  WHITE

Fig 1: Terminal-side
GNSW90005Courtesy of NISSAN NORTH AMERICA, INC.

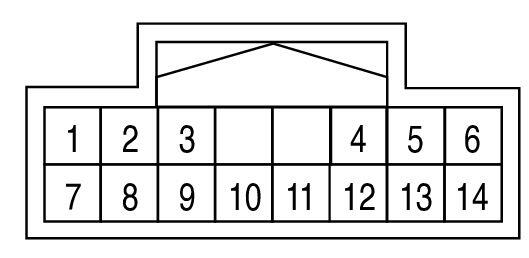

Fig 2: Harness-side
GNSW90004Courtesy of NISSAN NORTH AMERICA, INC.
Terminal No. Color of Wire Signal Name (Specification)
1 BG WASHER MTR +
2 Y COMBINATION SW OUTPUT 4
3 SB WASHER MTR +
4 W WASHER MTR SW
5 L COMBINATION SW OUTPUT 3
6 B GROUND
7 W COMBINATION SW INPUT 3
8 BR COMBINATION SW OUTPUT 5
9 GR COMBINATION SW INPUT 2
10 V COMBINATION SW INPUT 4
11 LG COMBINATION SW INPUT 1
12 R COMBINATION SW OUTPUT 1
13 P COMBINATION SW INPUT 5
14 G COMBINATION SW OUTPUT 2

Circuit Diagram

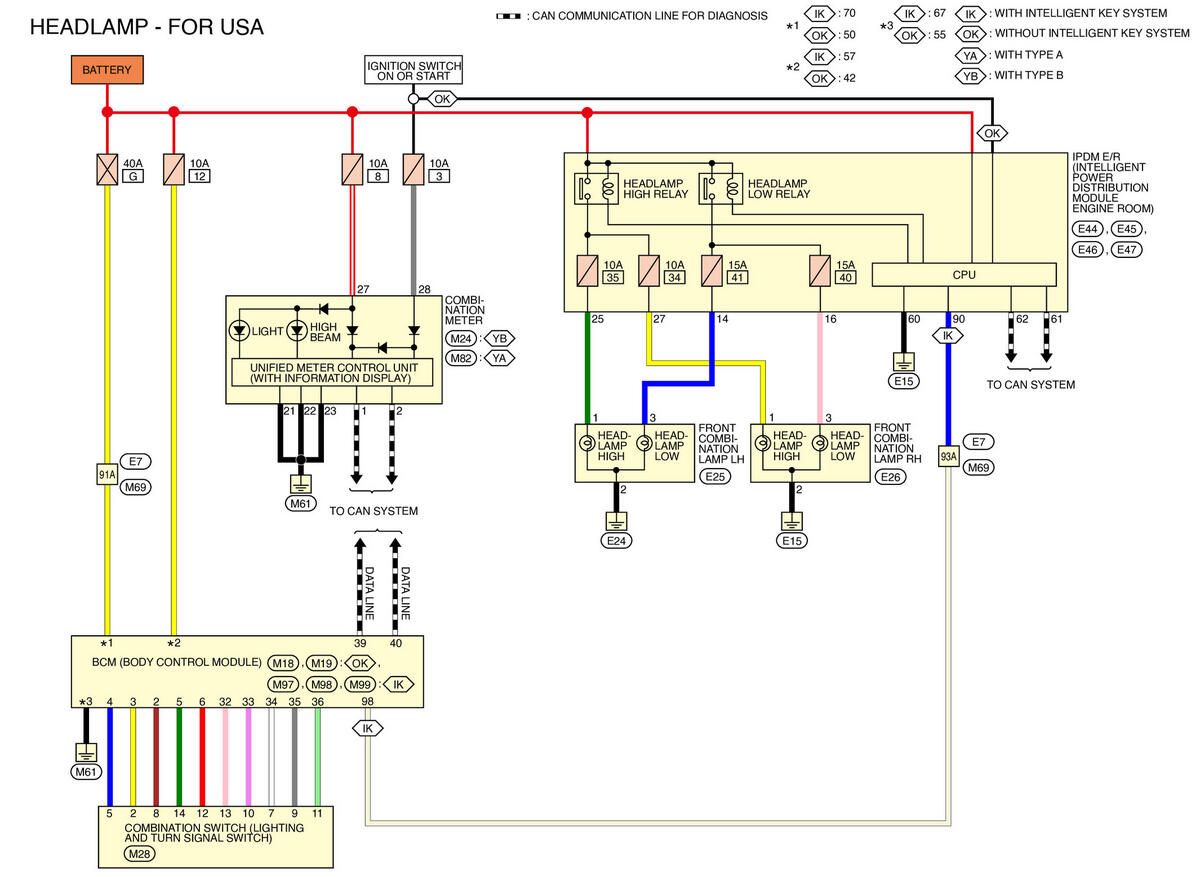

Fig 3: HEADLAMP - FOR USA
GNSW89707Courtesy of NISSAN NORTH AMERICA, INC.

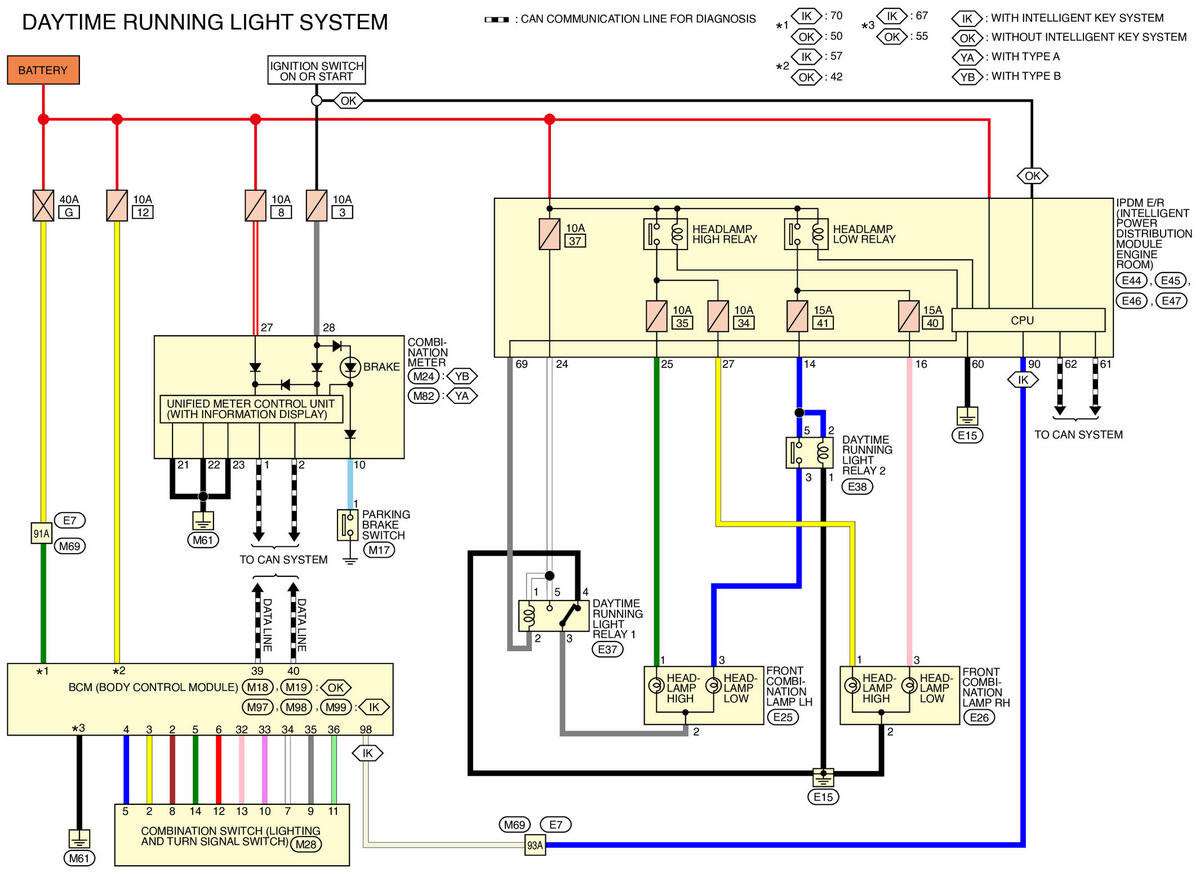

Fig 4: DAYTIME RUNNING LIGHT SYSTEM
GNSW89708Courtesy of NISSAN NORTH AMERICA, INC.

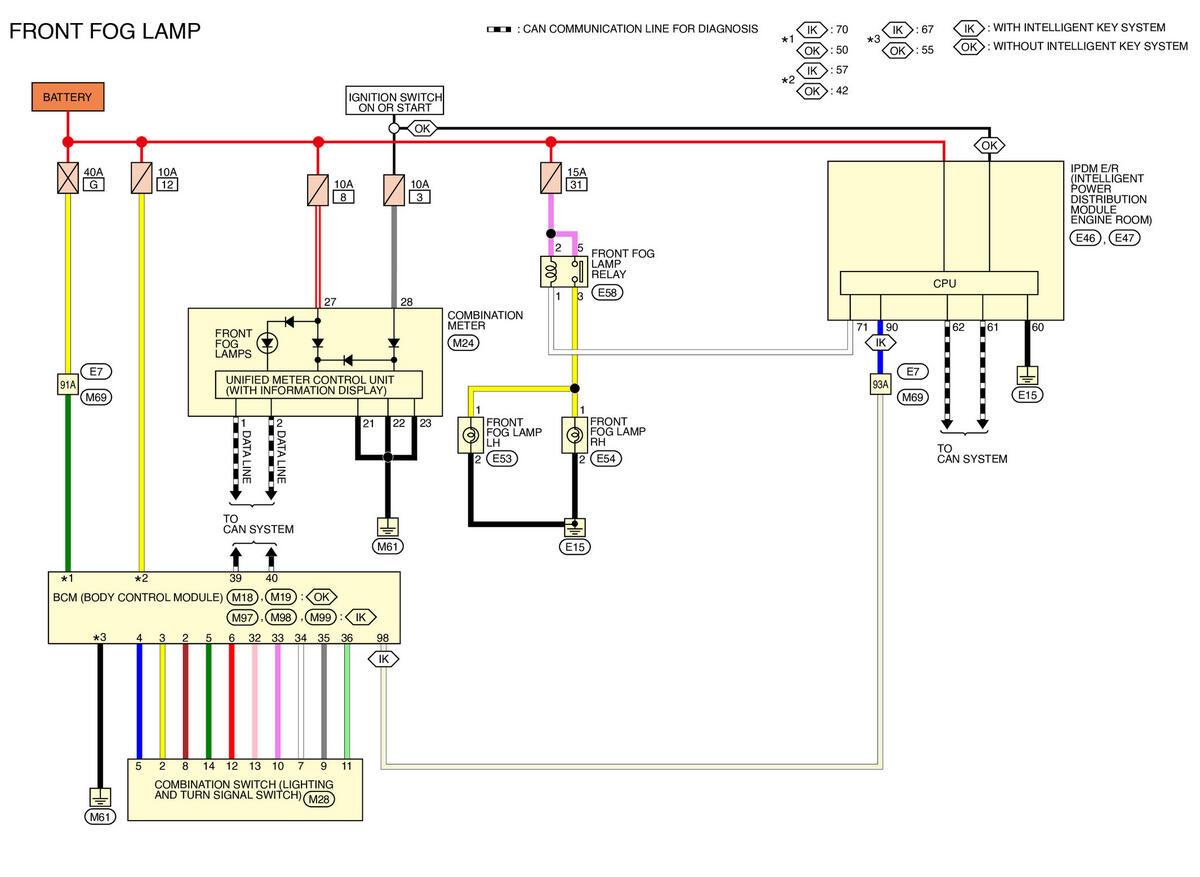

Fig 5: FRONT FOG LAMP
GNSW89709Courtesy of NISSAN NORTH AMERICA, INC.

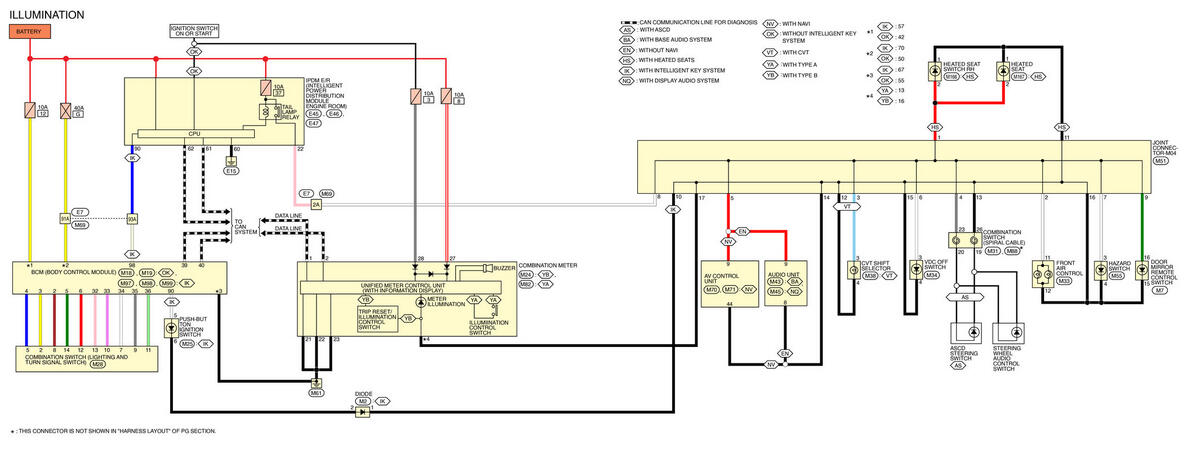

Fig 6: ILLUMINATION
GNSW89712Courtesy of NISSAN NORTH AMERICA, INC.

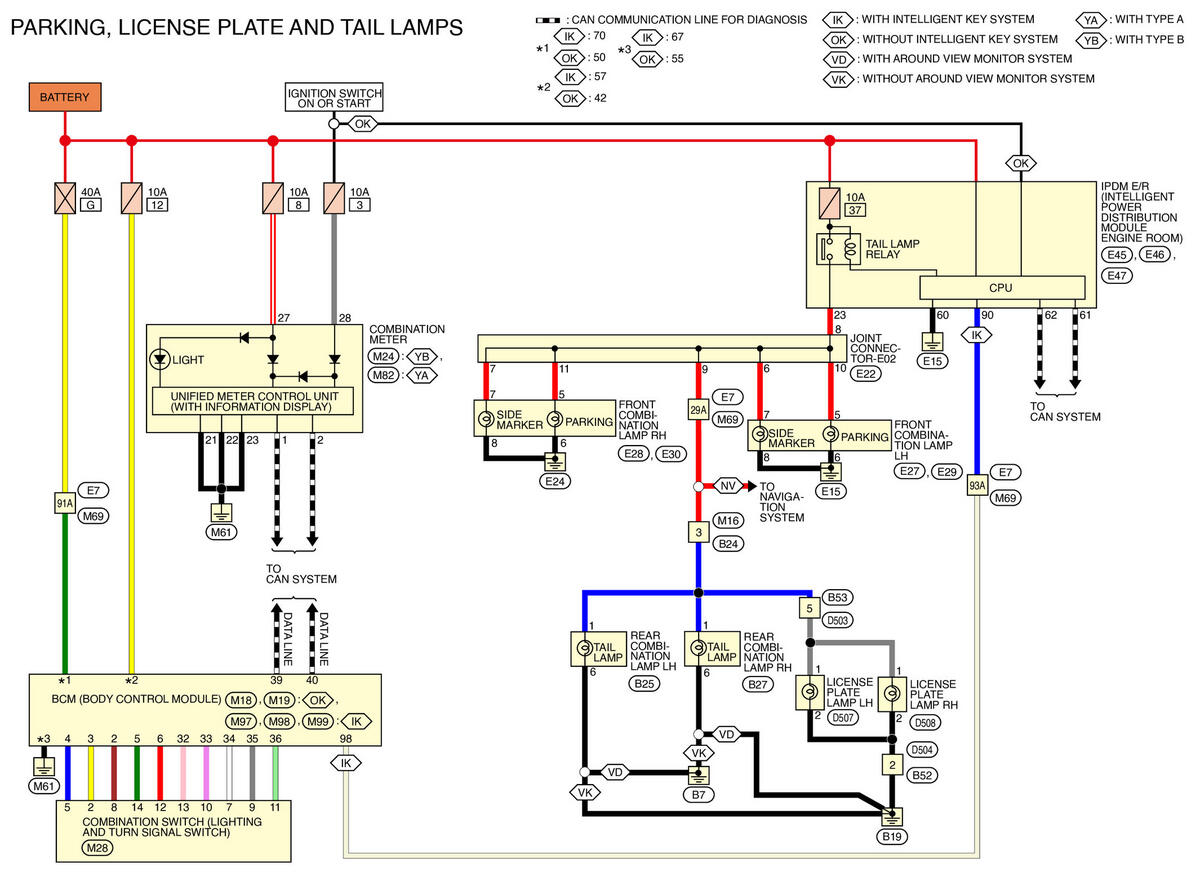

Fig 7: PARKING, LICENSE PLATE AND TAIL LAMPS
GNSW89714Courtesy of NISSAN NORTH AMERICA, INC.

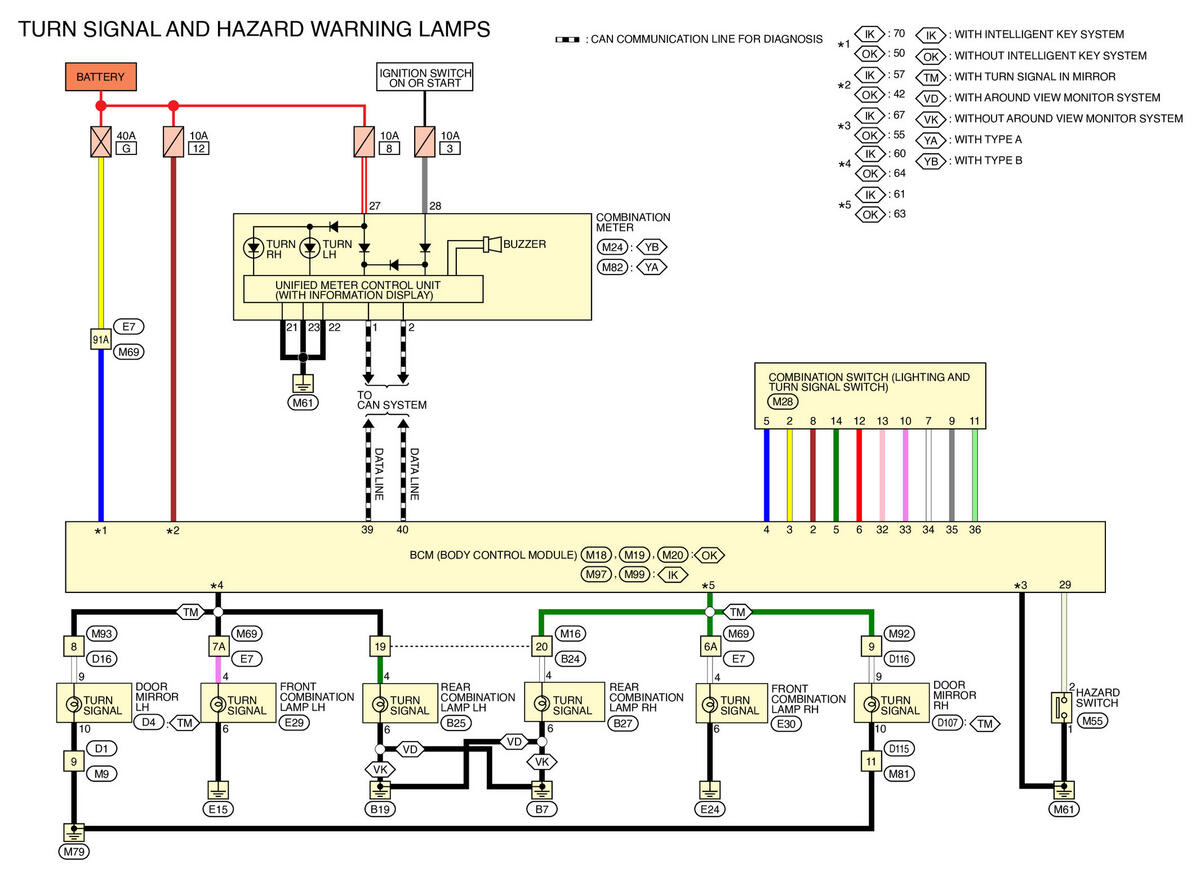

Fig 8: TURN SIGNAL AND HAZARD WARNING LAMPS
GNSW89715Courtesy of NISSAN NORTH AMERICA, INC.
Fig 9: FRONT WIPER AND WASHER SYSTEM
GNSW89716Courtesy of NISSAN NORTH AMERICA, INC.
Fig 10: REAR WIPER AND WASHER SYSTEM
GNSW89717Courtesy of NISSAN NORTH AMERICA, INC.

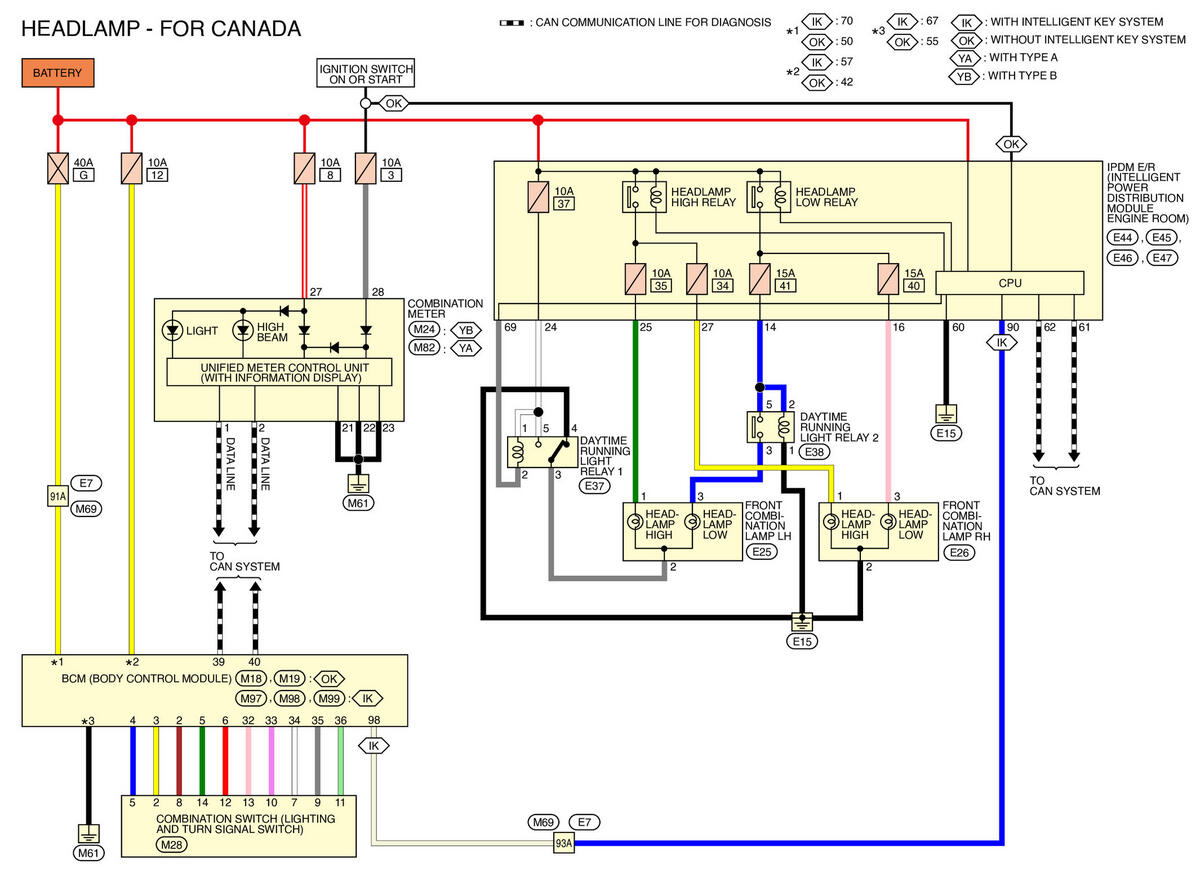

Fig 11: HEADLAMP - FOR CANADA
GNSW89718Courtesy of NISSAN NORTH AMERICA, INC.
Fig 12: BCM (BODY CONTROL MODULE) - WITH INTELLIGENT KEY SYSTEM
GNSW89722Courtesy of NISSAN NORTH AMERICA, INC.

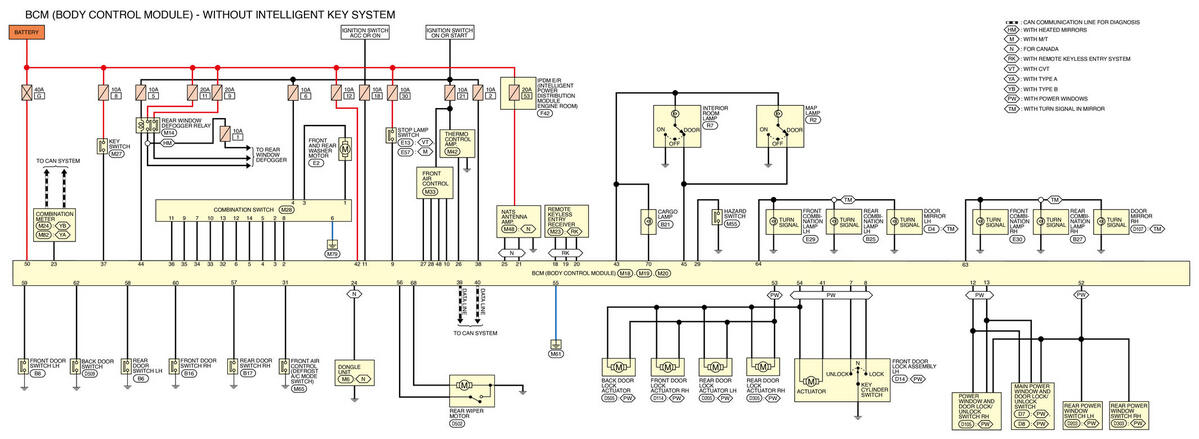

Fig 13: BCM (BODY CONTROL MODULE) - WITHOUT INTELLIGENT KEY SYSTEM
GNSW89724Courtesy of NISSAN NORTH AMERICA, INC.
Fig 14: WARNING CHIME SYSTEM
GNSW89726Courtesy of NISSAN NORTH AMERICA, INC.

Harness Layout

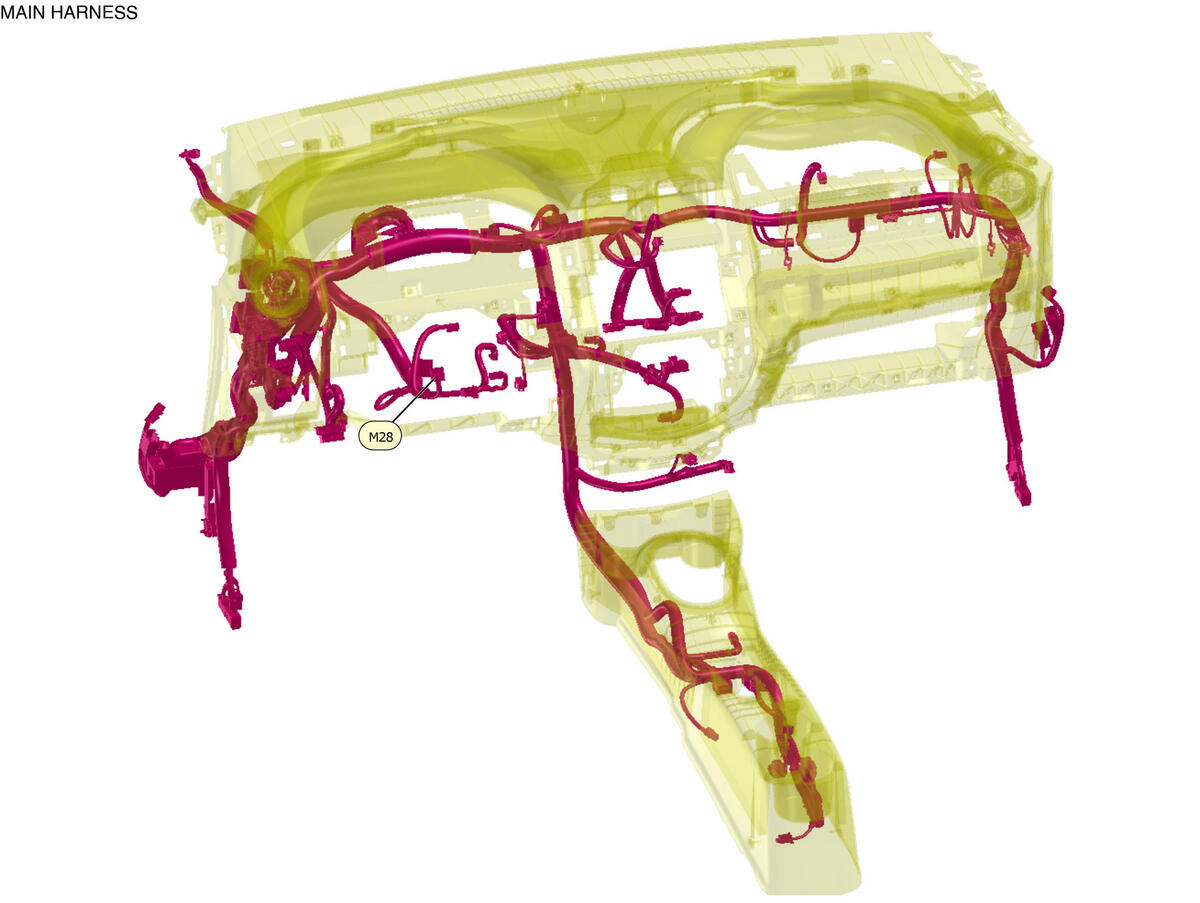

Fig 15: MAIN HARNESS
GNSW90108_LK_M028Courtesy of NISSAN NORTH AMERICA, INC.

Power Source

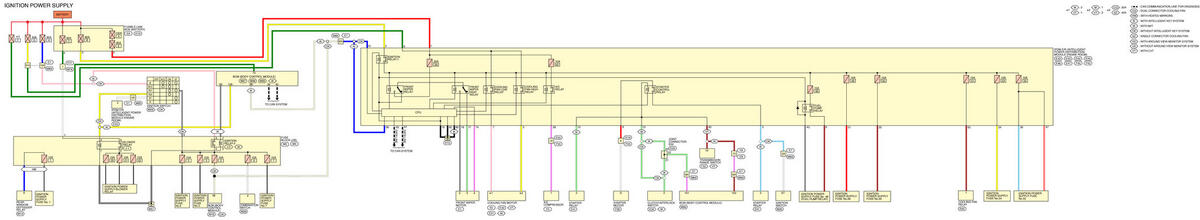

Fig 16: IGNITION POWER SUPPLY
GNSW90131Courtesy of NISSAN NORTH AMERICA, INC.

Connector Types:  TH16FW-NH
