Section 183 (Engine Controls - Self-Diagnostics - 3.0L)
>>
Connector Identification
April 5, 2026:
LEMON Manuals is launched!
Read the announcement.
Connector Identification
WARNING:
This page is about a different car, the 2003 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.

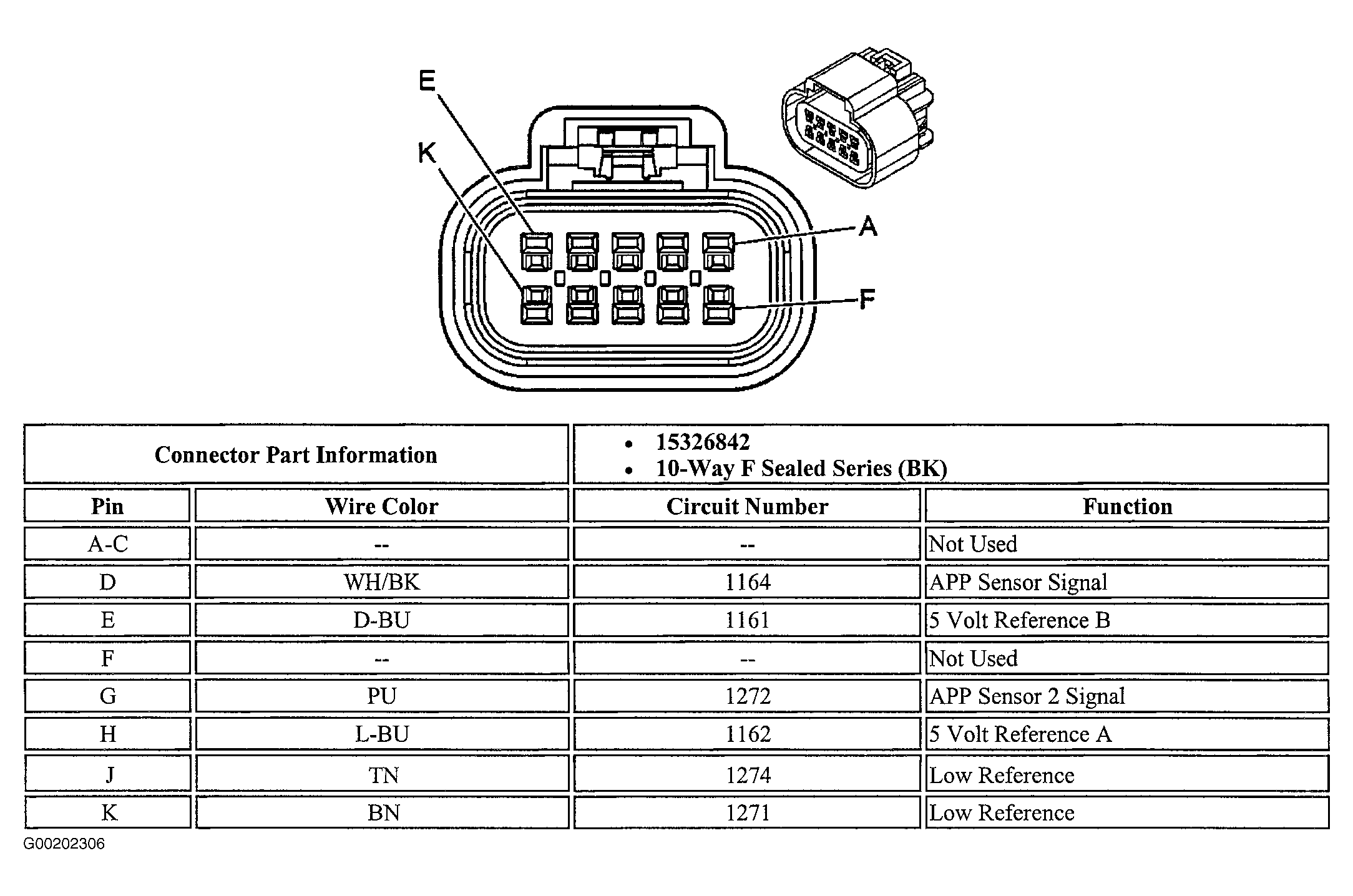

Fig 1: Identifying Accelerator Pedal Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

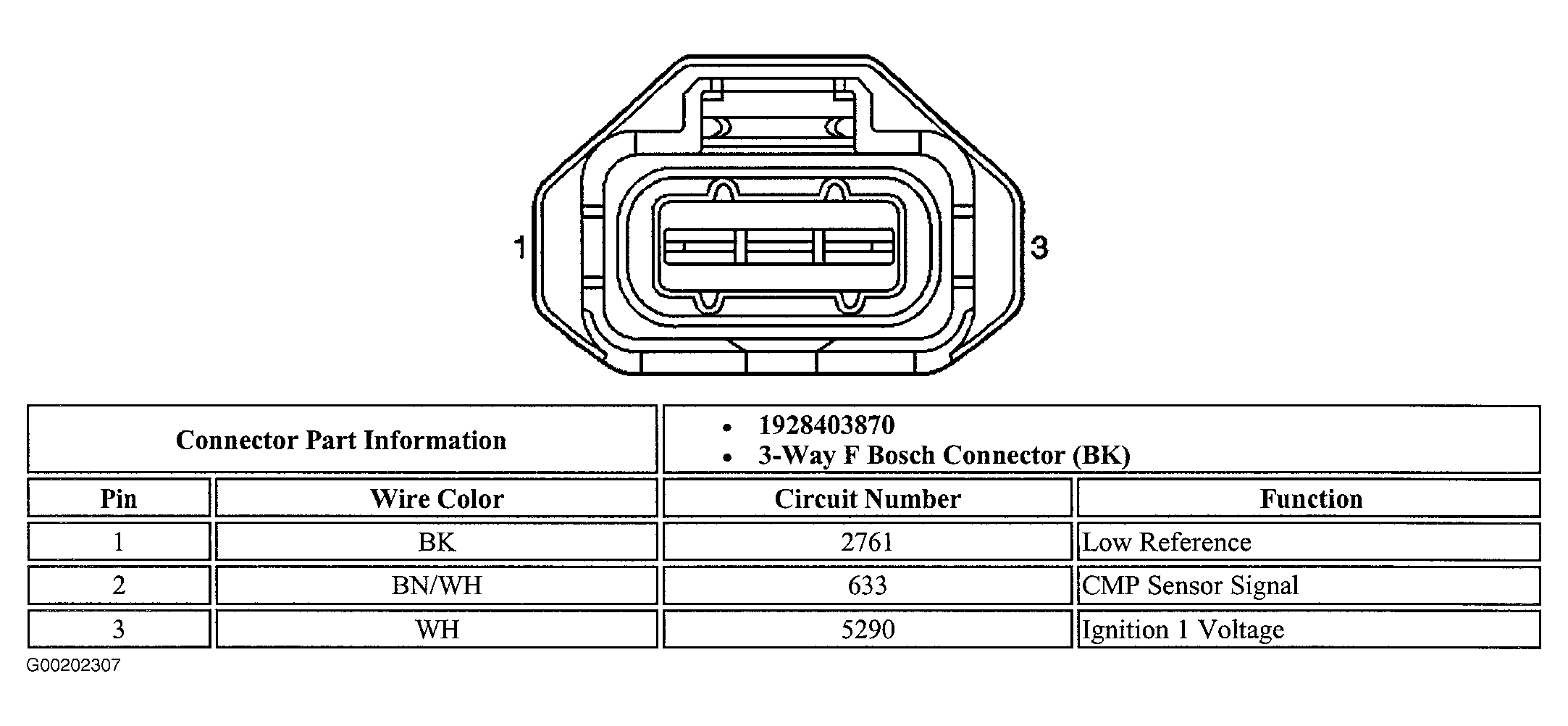

Fig 2: Identifying Camshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying Crankshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying Data Link Connector Terminals
Courtesy of GENERAL MOTORS CORP.

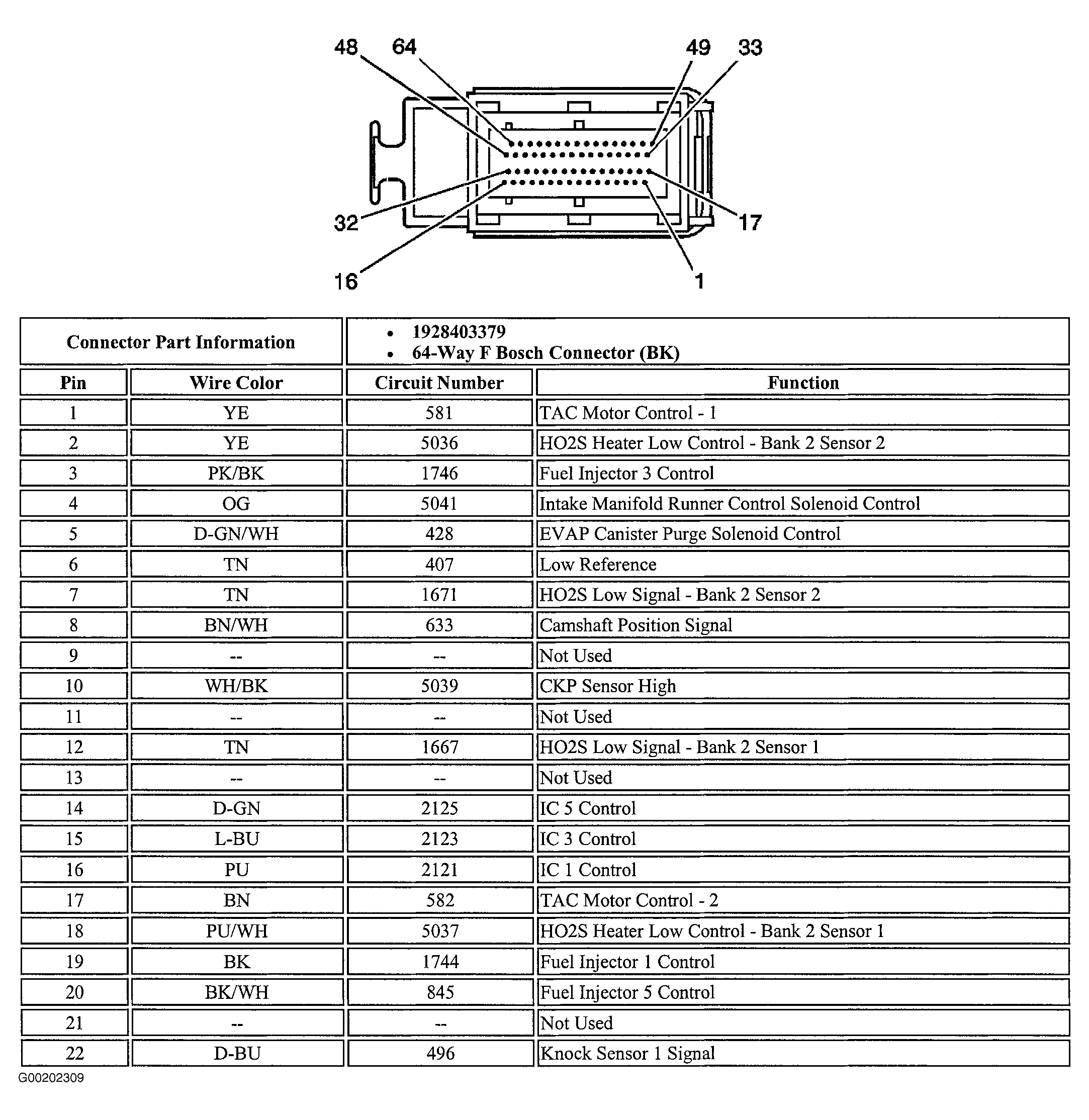

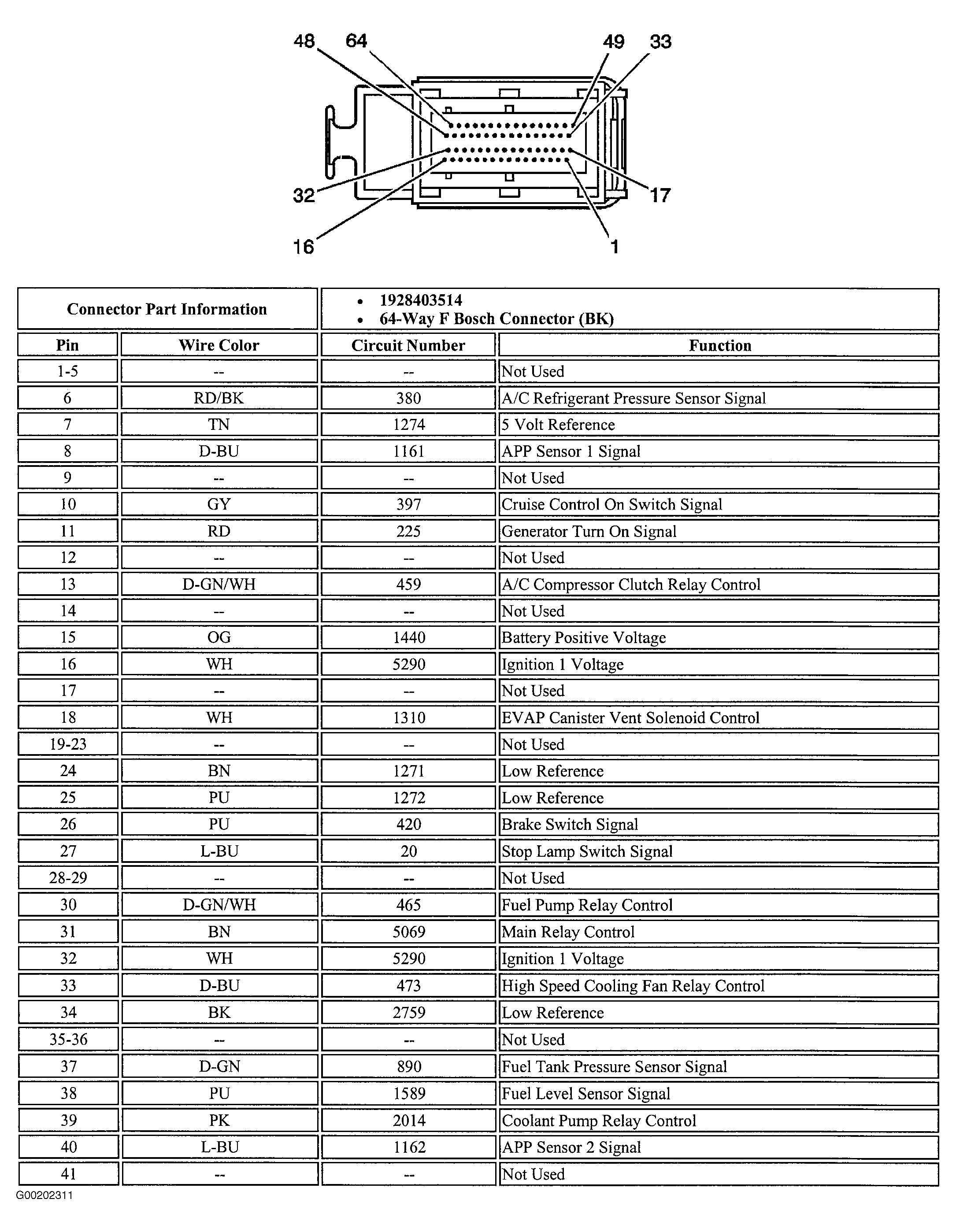

Fig 5: Identifying ECM Connector C1 Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

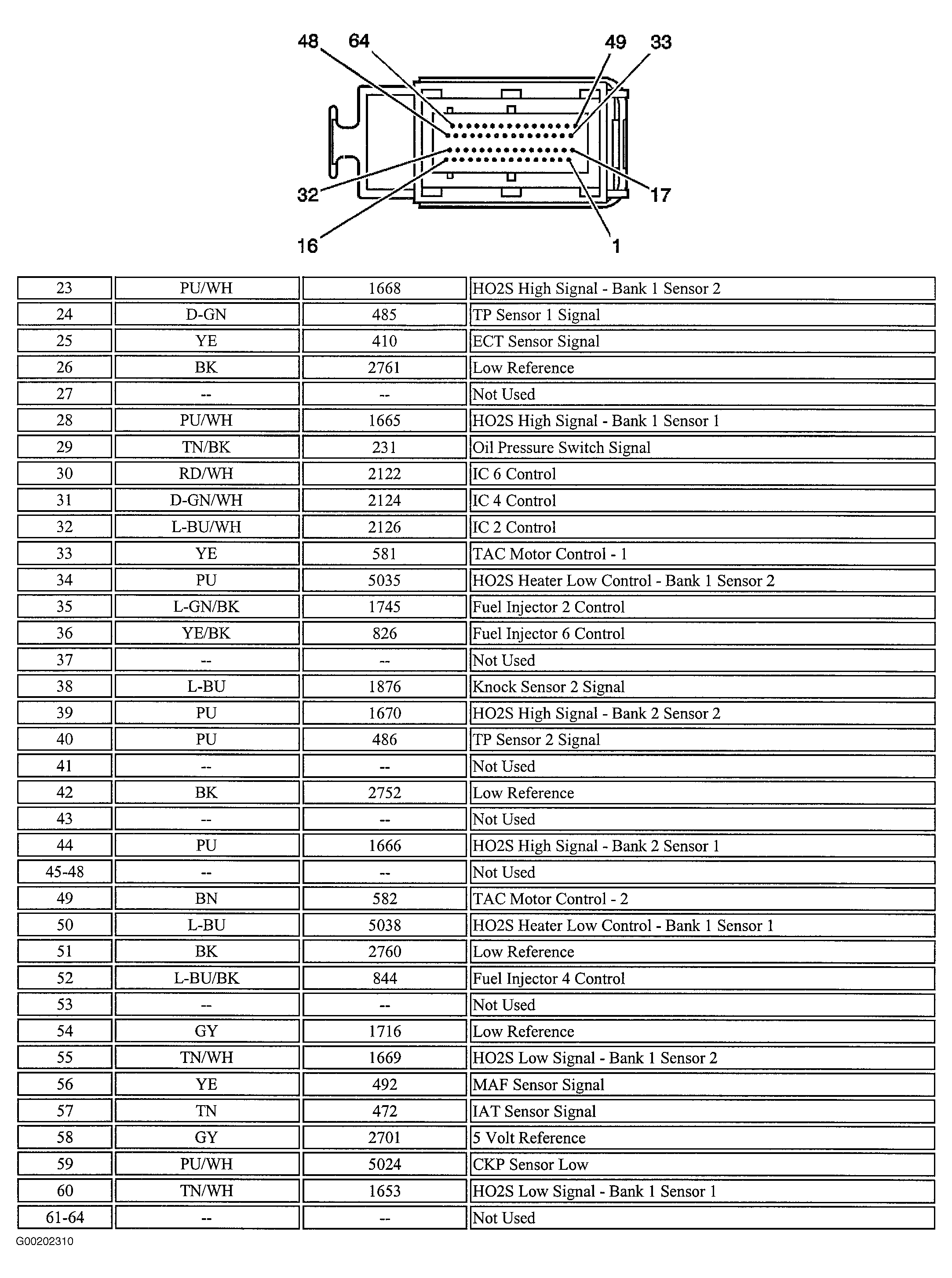

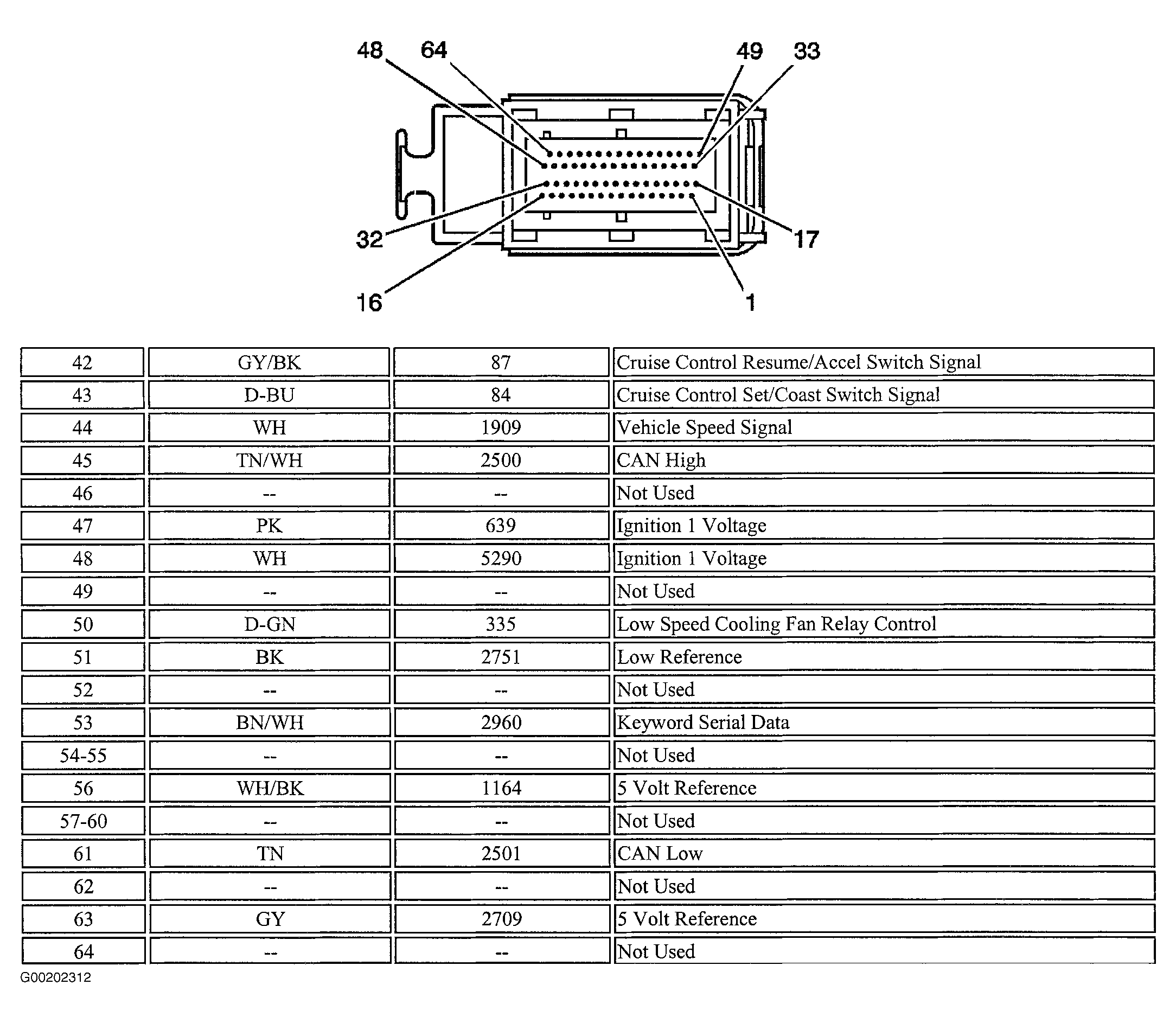

Fig 6: Identifying ECM Connector C1 Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 7: Identifying ECM Connector C2 Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 8: Identifying ECM Connector C2 Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

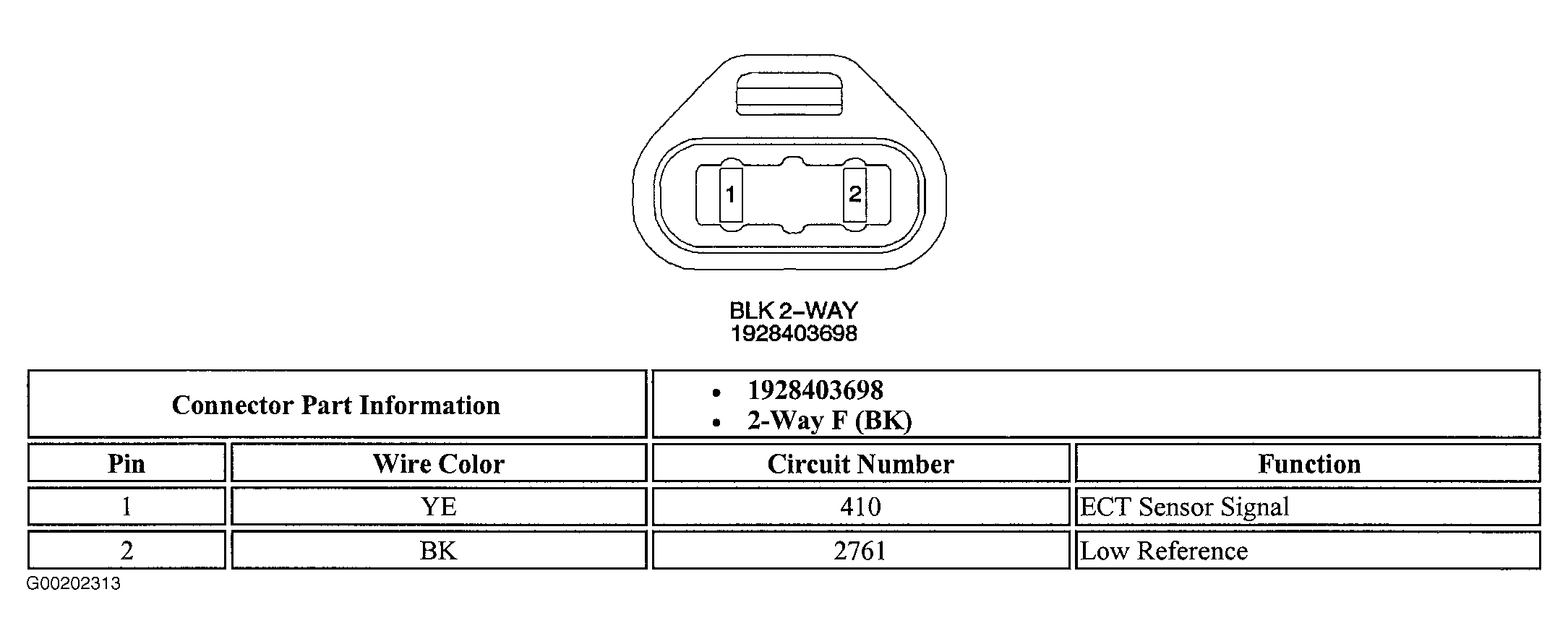

Fig 9: Identifying Engine Coolant Temperature Connector Terminals
Courtesy of GENERAL MOTORS CORP.

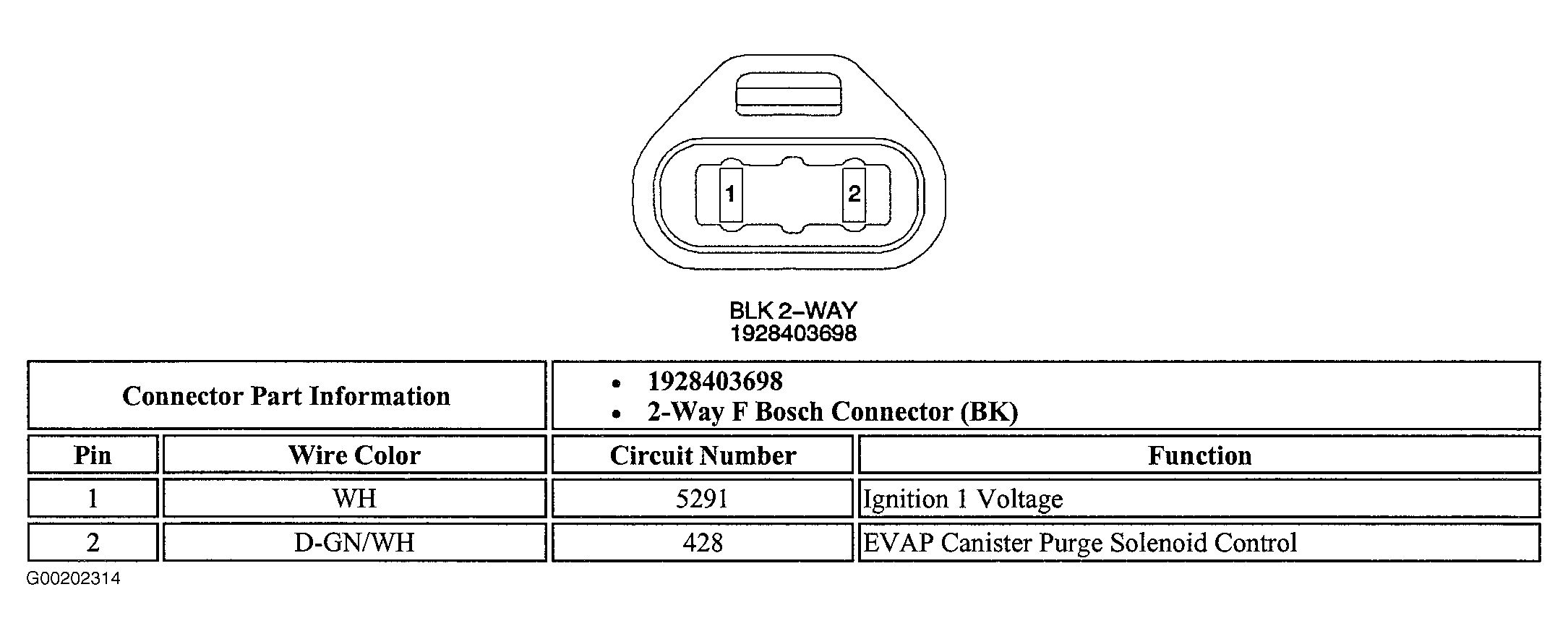

Fig 10: Identifying EVAP Canister Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

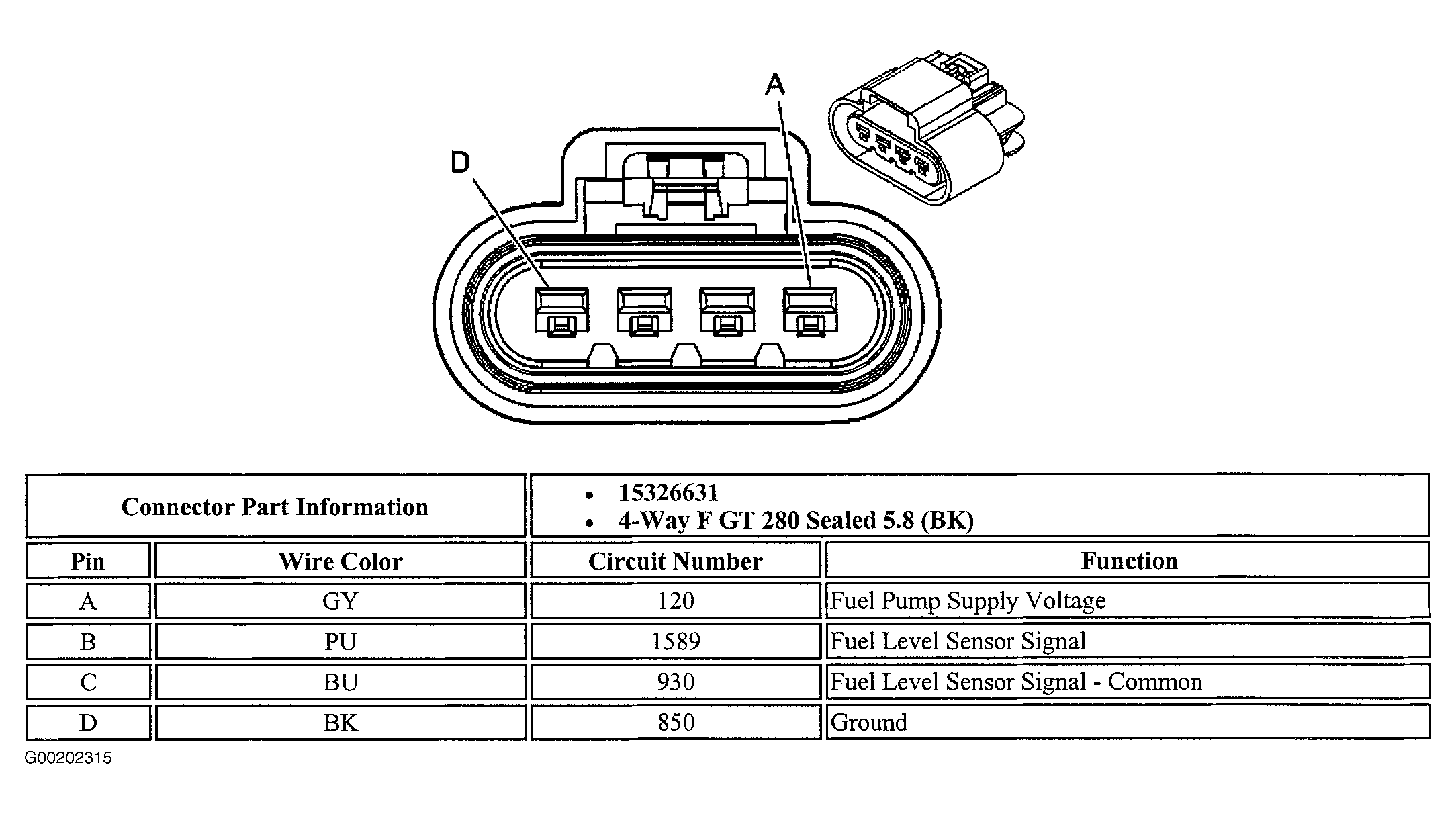

Fig 11: Identifying Fuel Pump & Sender Assembly Connector Terminals (Primary)
Courtesy of GENERAL MOTORS CORP.

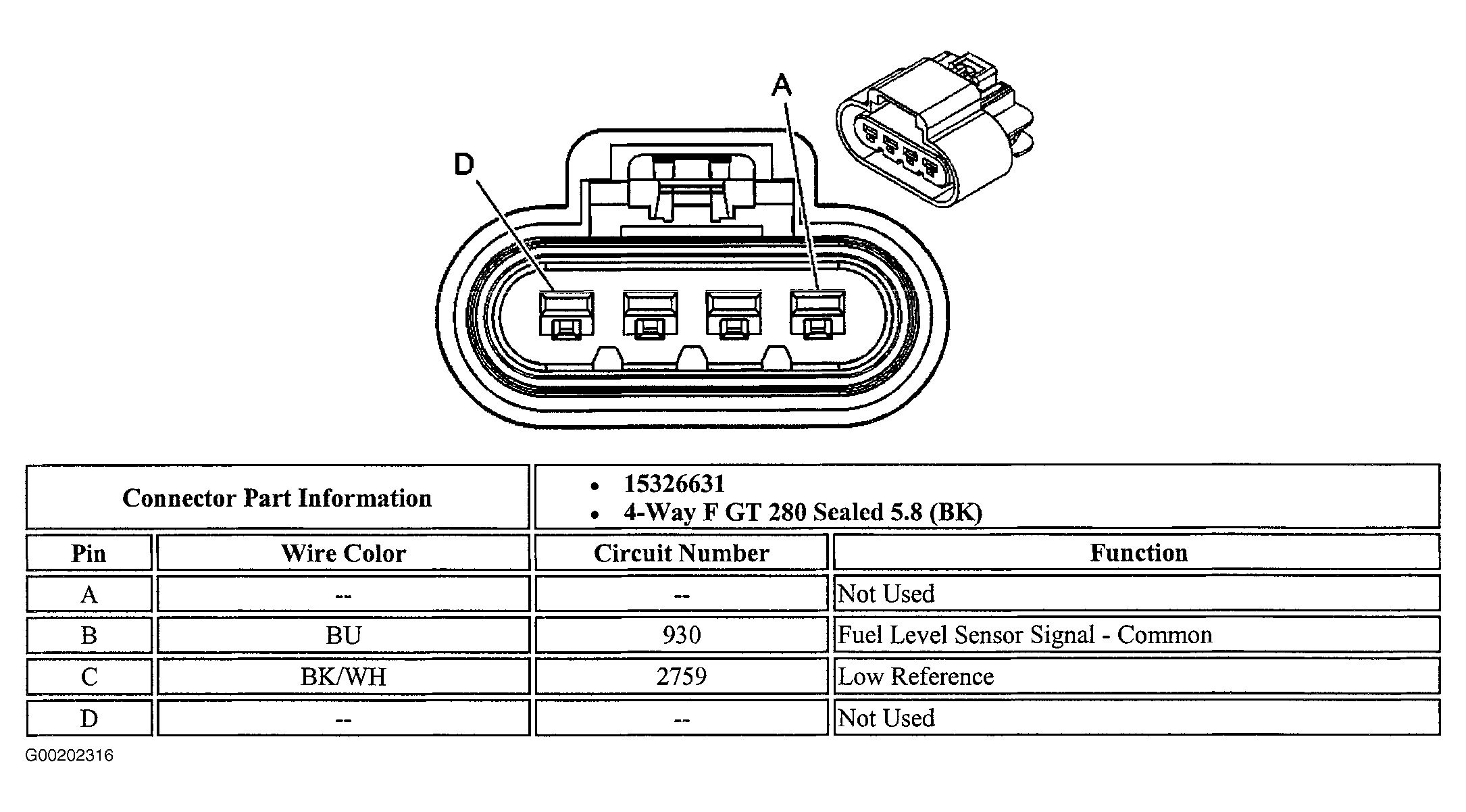

Fig 12: Identifying Fuel Pump & Sender Assembly Connector Terminals (Secondary)
Courtesy of GENERAL MOTORS CORP.

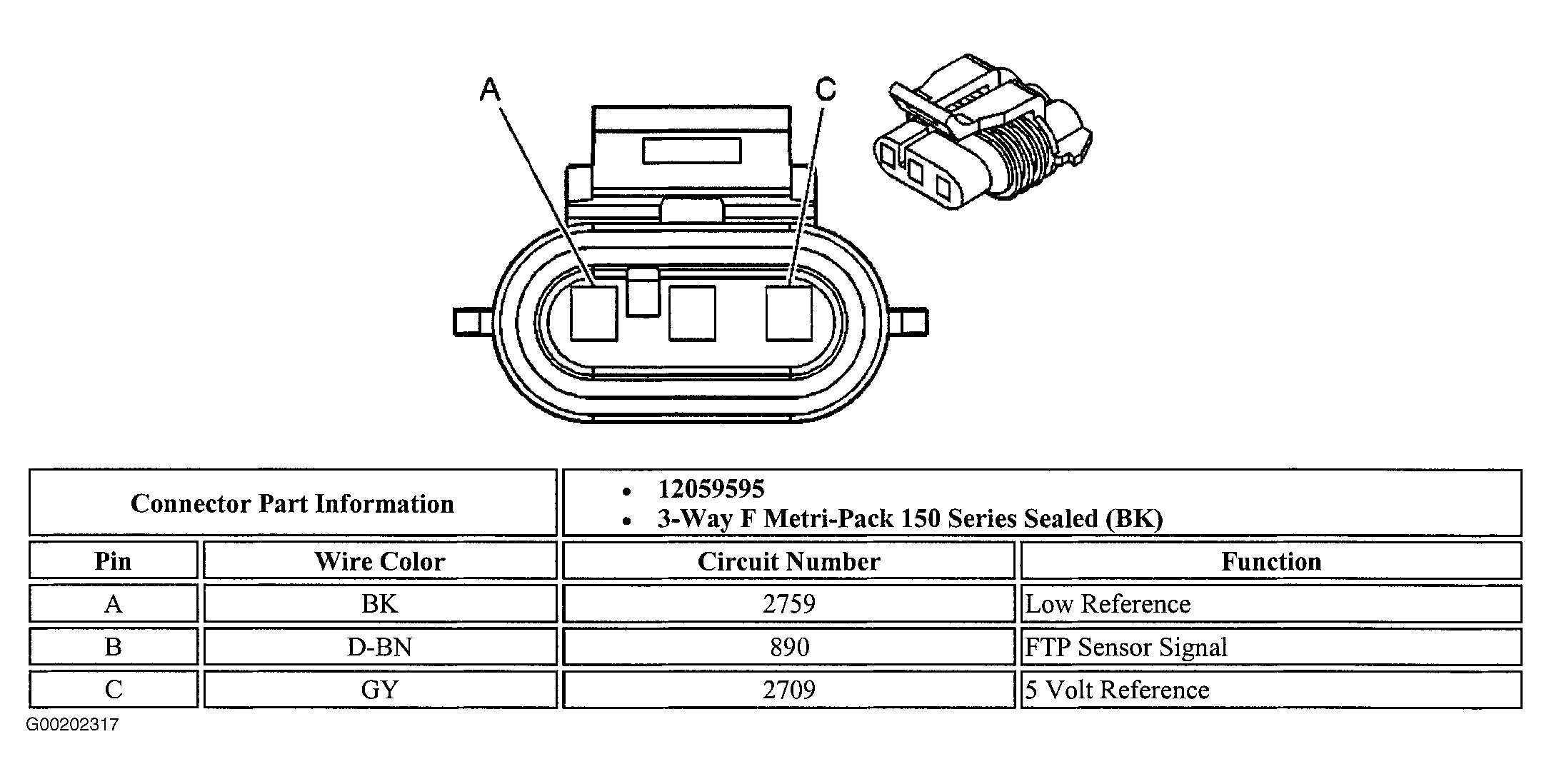

Fig 13: Identifying Fuel Tank Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

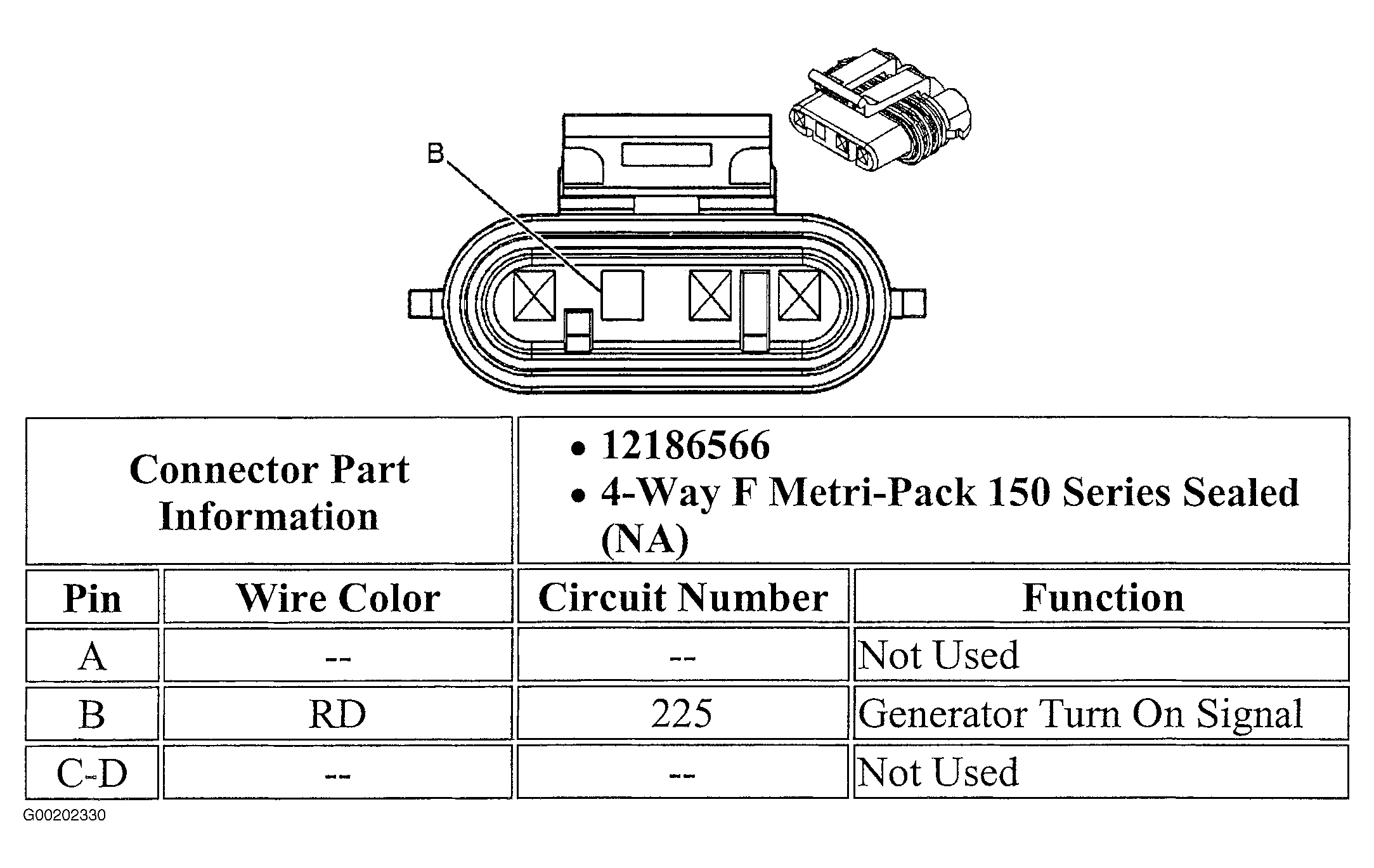

Fig 14: Identifying Generator Connector Terminals
Courtesy of GENERAL MOTORS CORP.

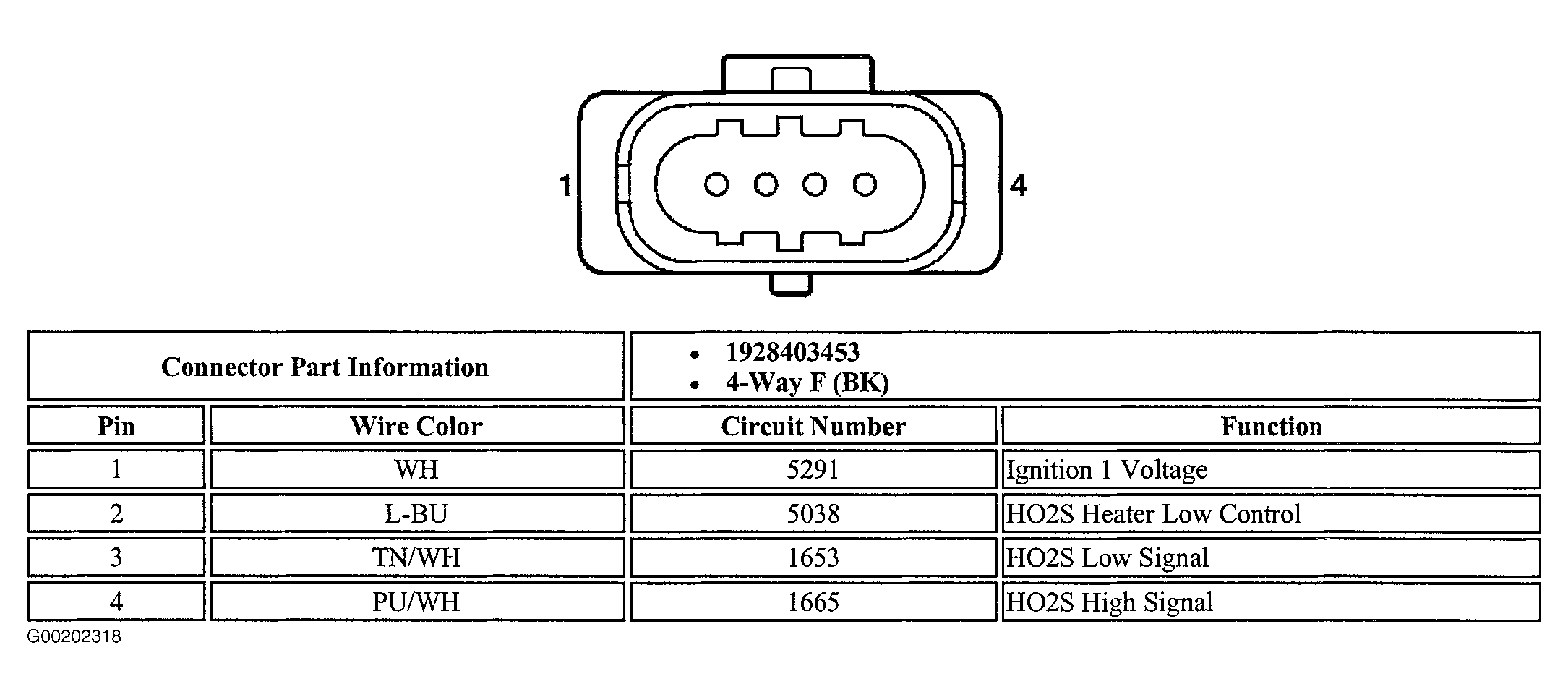

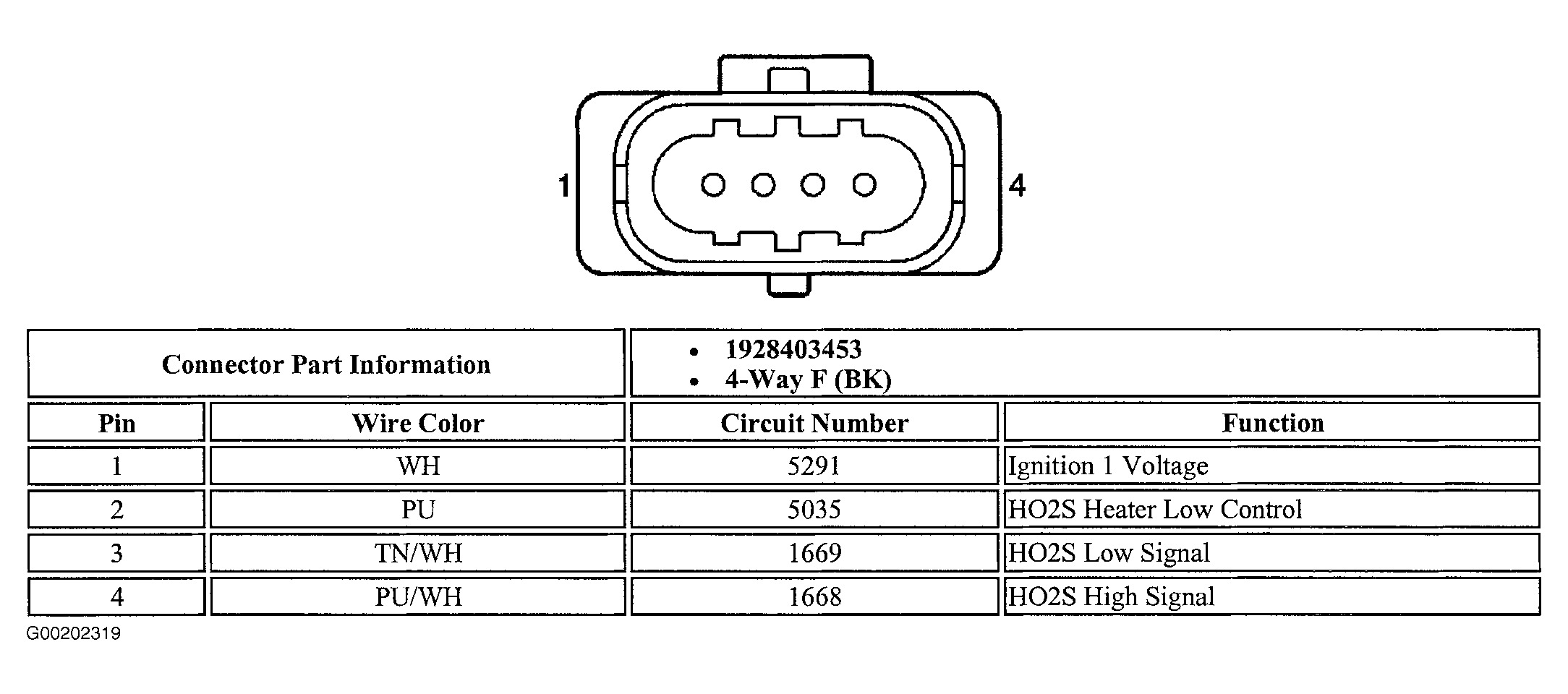

Fig 15: Identifying HO2S Bank 1; Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

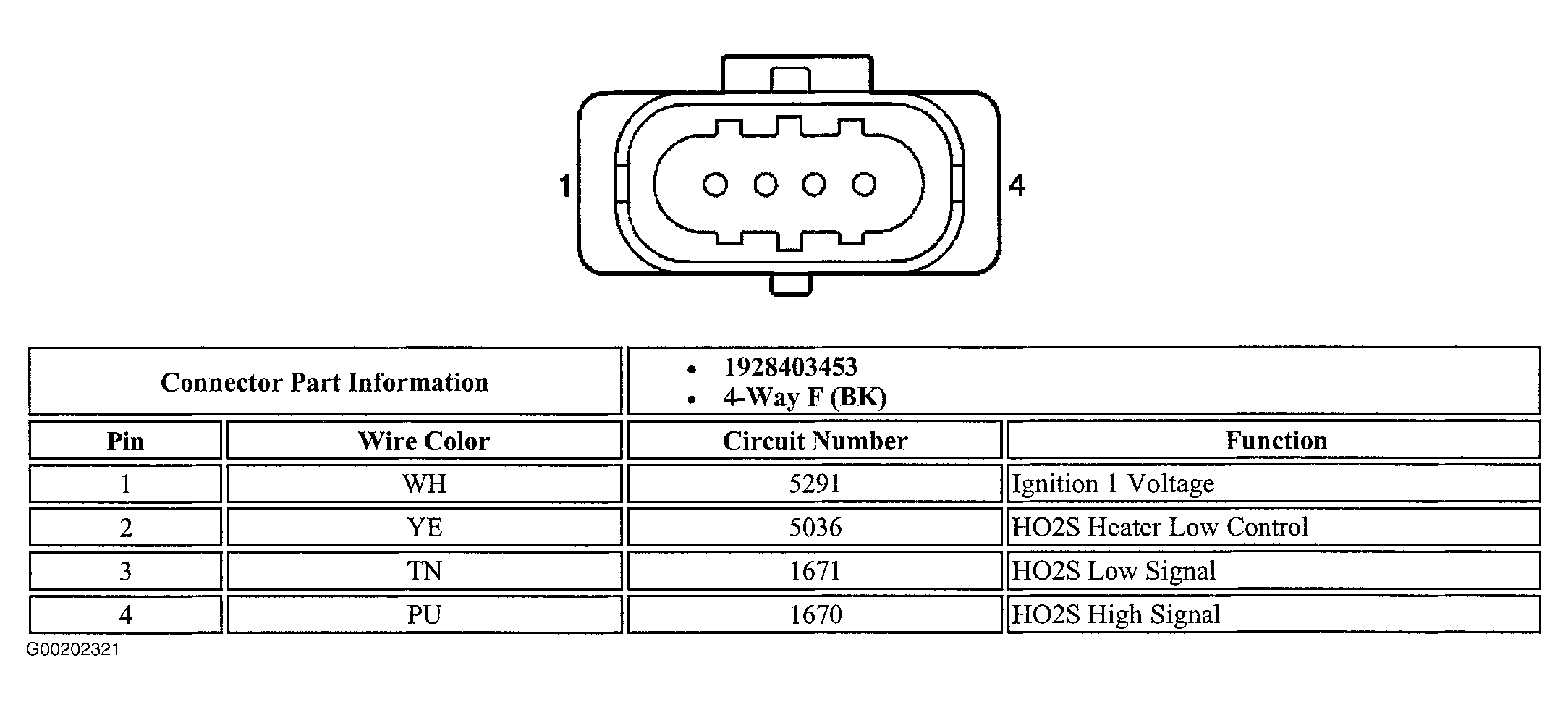

Fig 16: Identifying HO2S Bank 1; Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

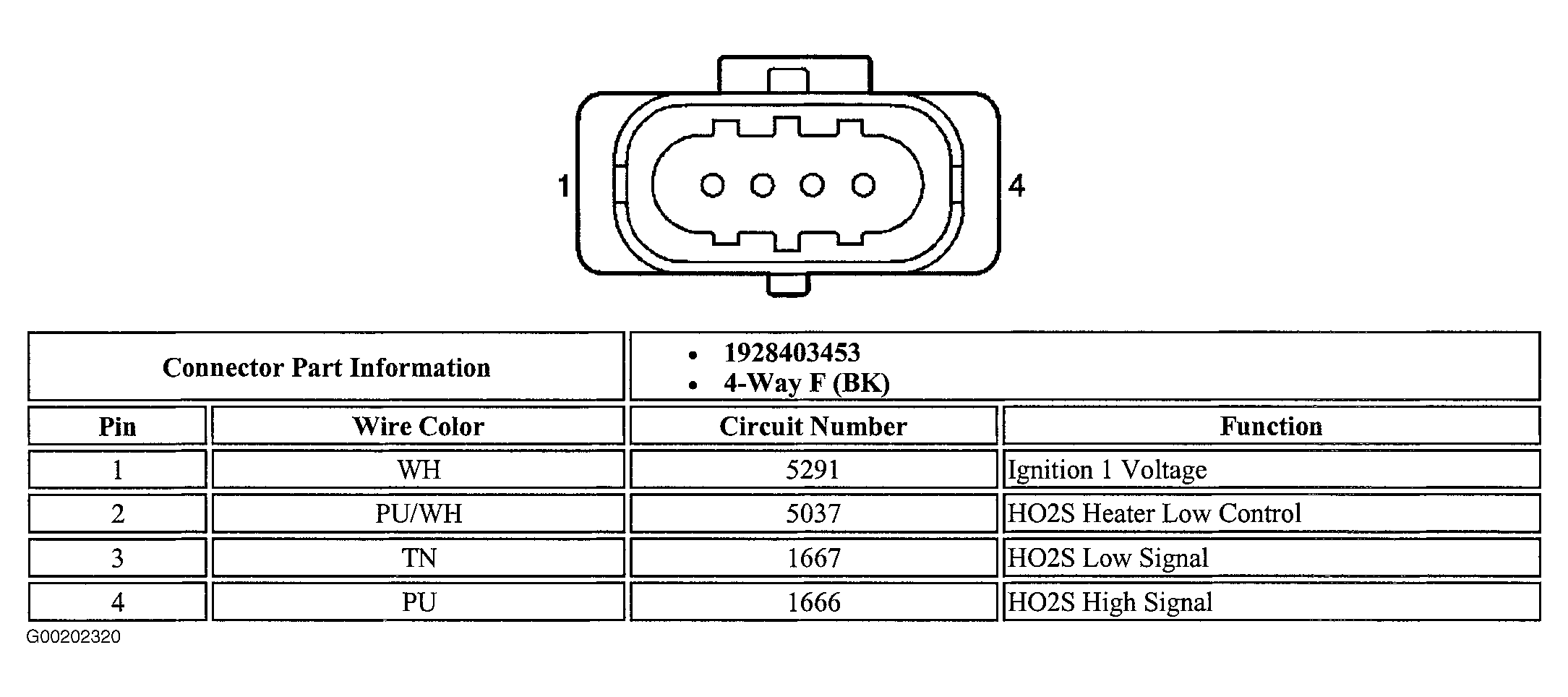

Fig 17: Identifying HO2S Bank 2; Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying HO2S Bank 2; Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

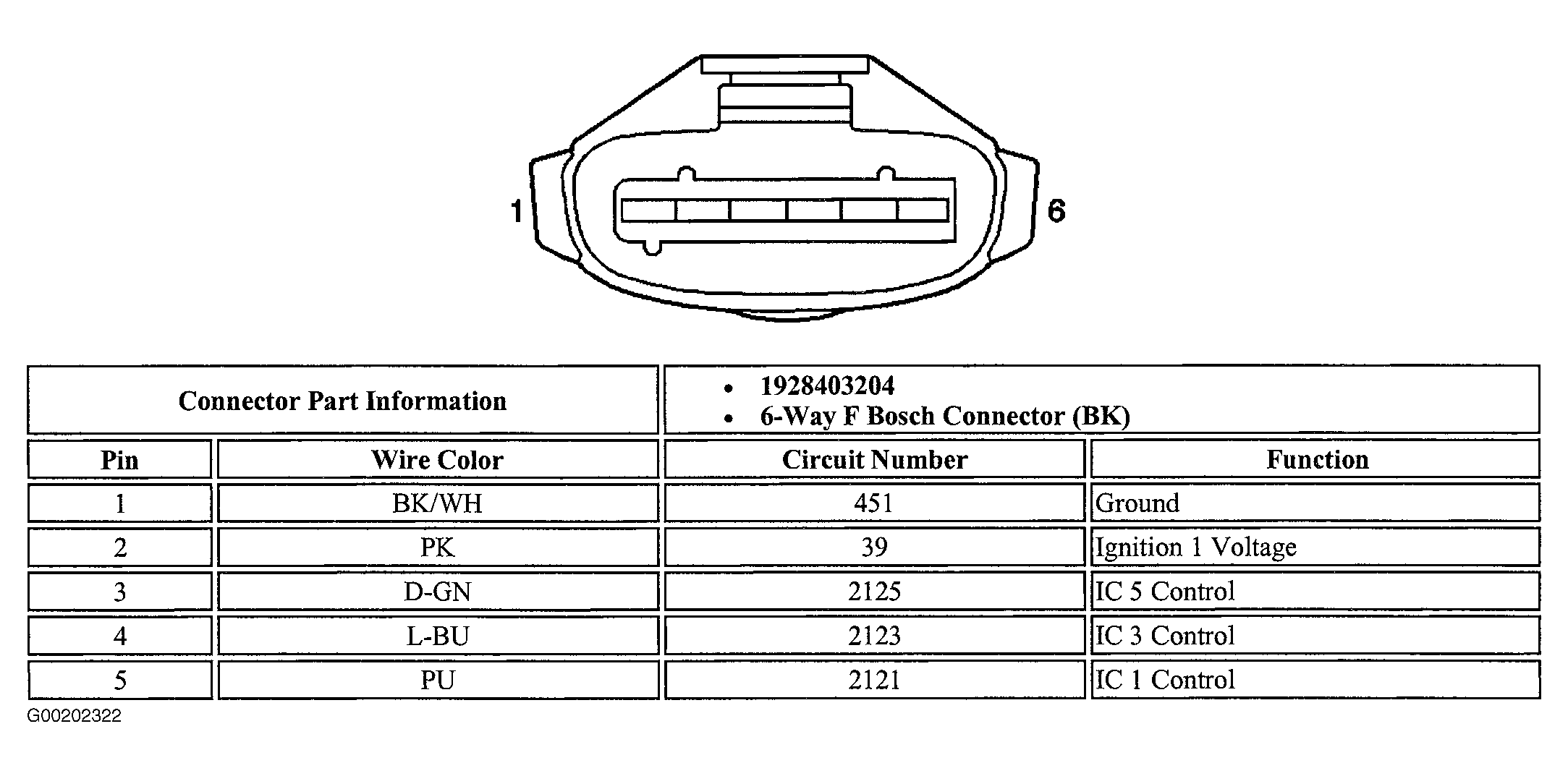

Fig 19: Identifying Ignition Module (Cyl. No. 1, 3 & 5) Connector Terminals
Courtesy of GENERAL MOTORS CORP.

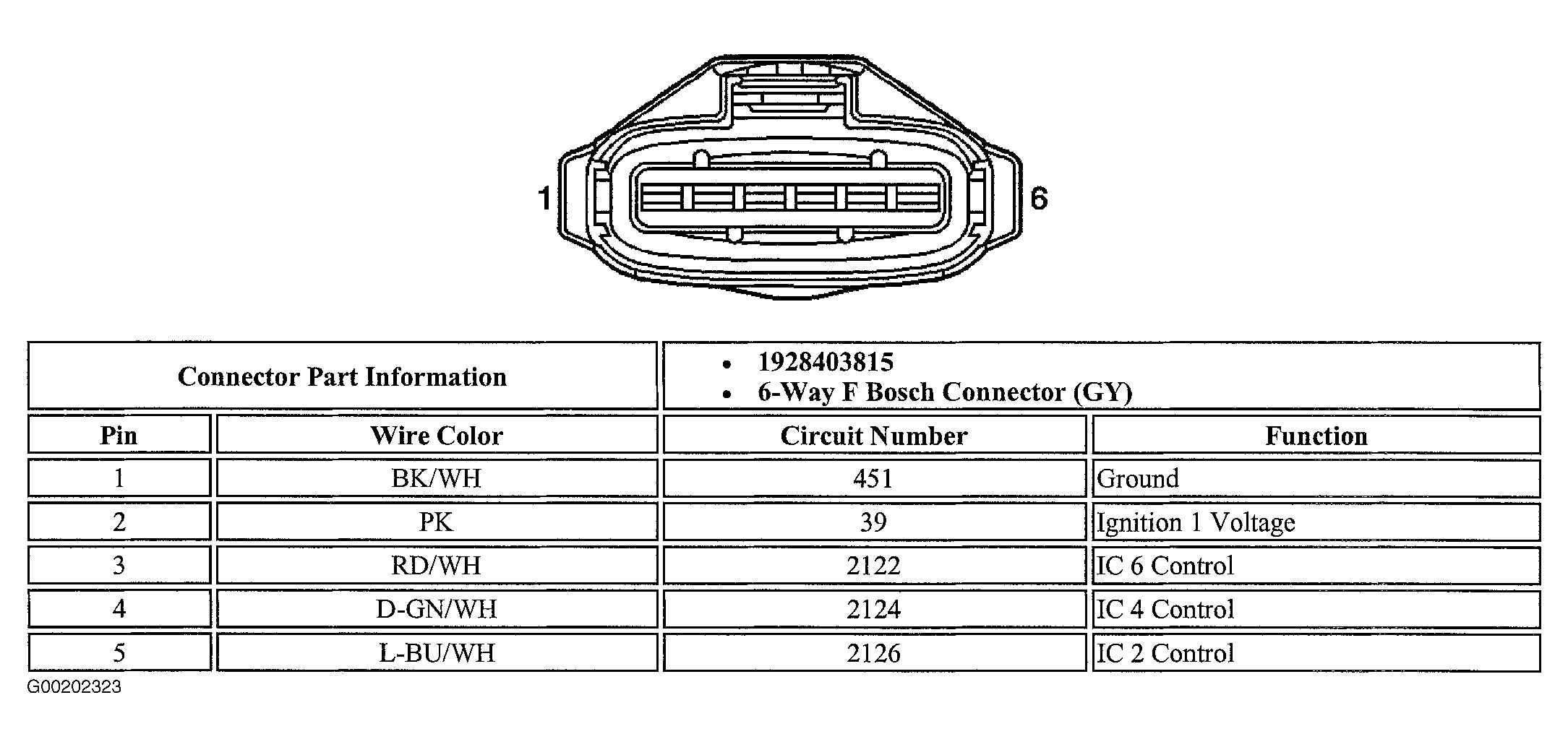

Fig 20: Identifying Ignition Module (Cyl. No. 2, 4 & 6) Connector Terminals
Courtesy of GENERAL MOTORS CORP.

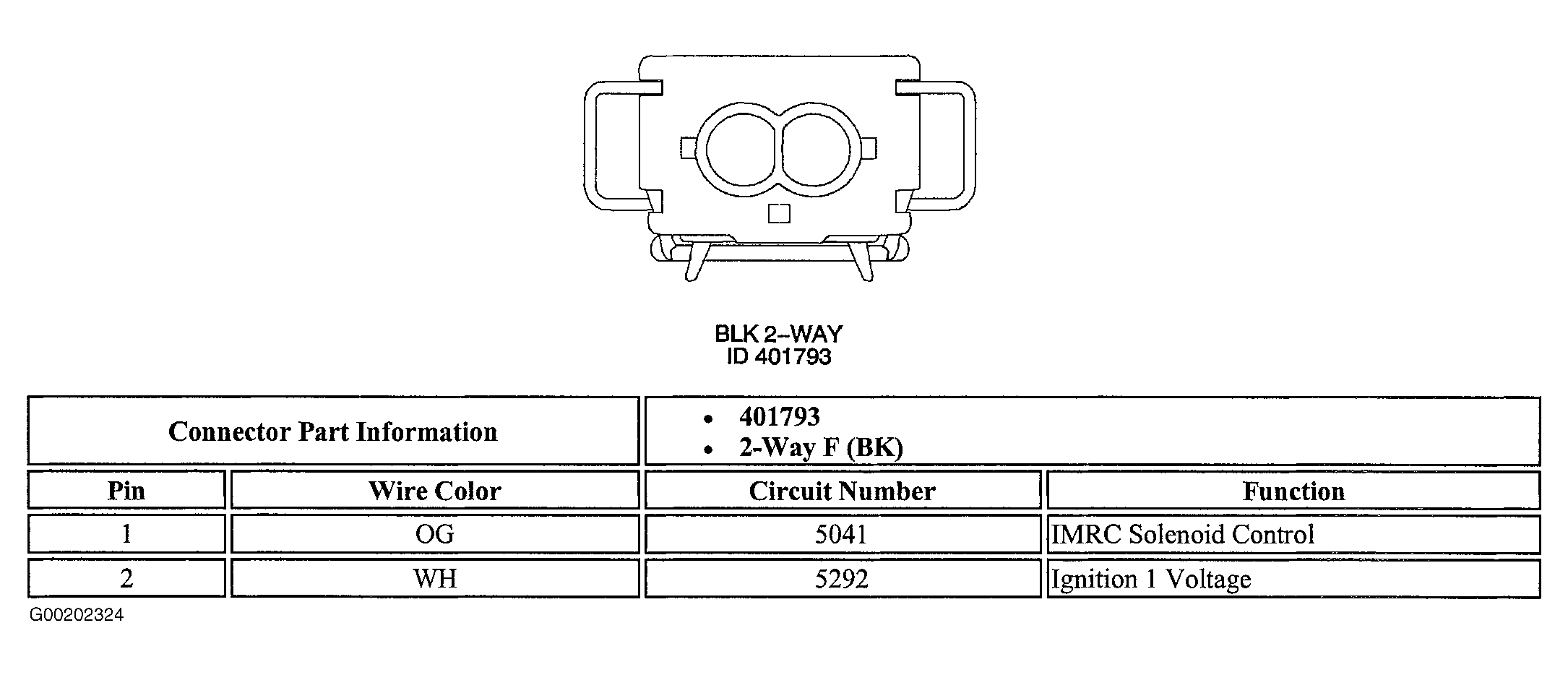

Fig 21: Identifying Intake Manifold Runner Control Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

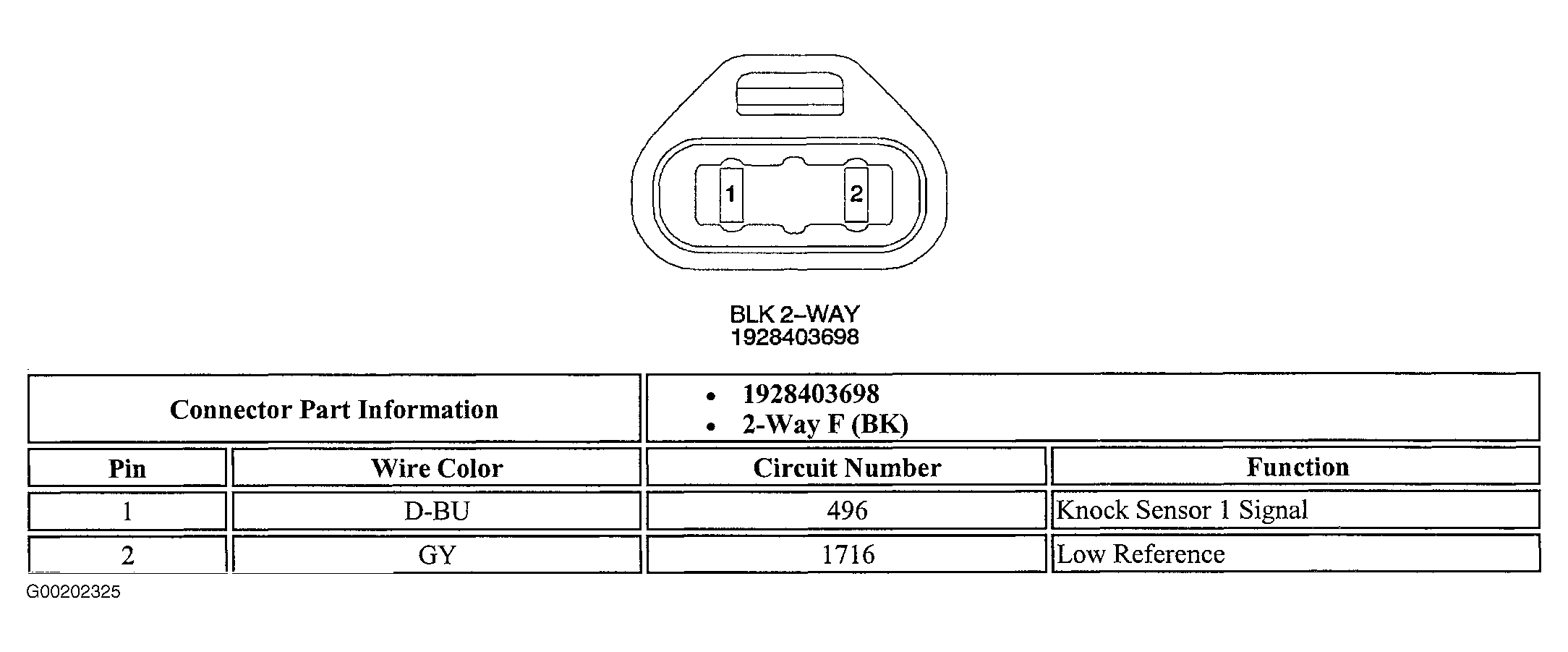

Fig 22: Identifying Knock Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

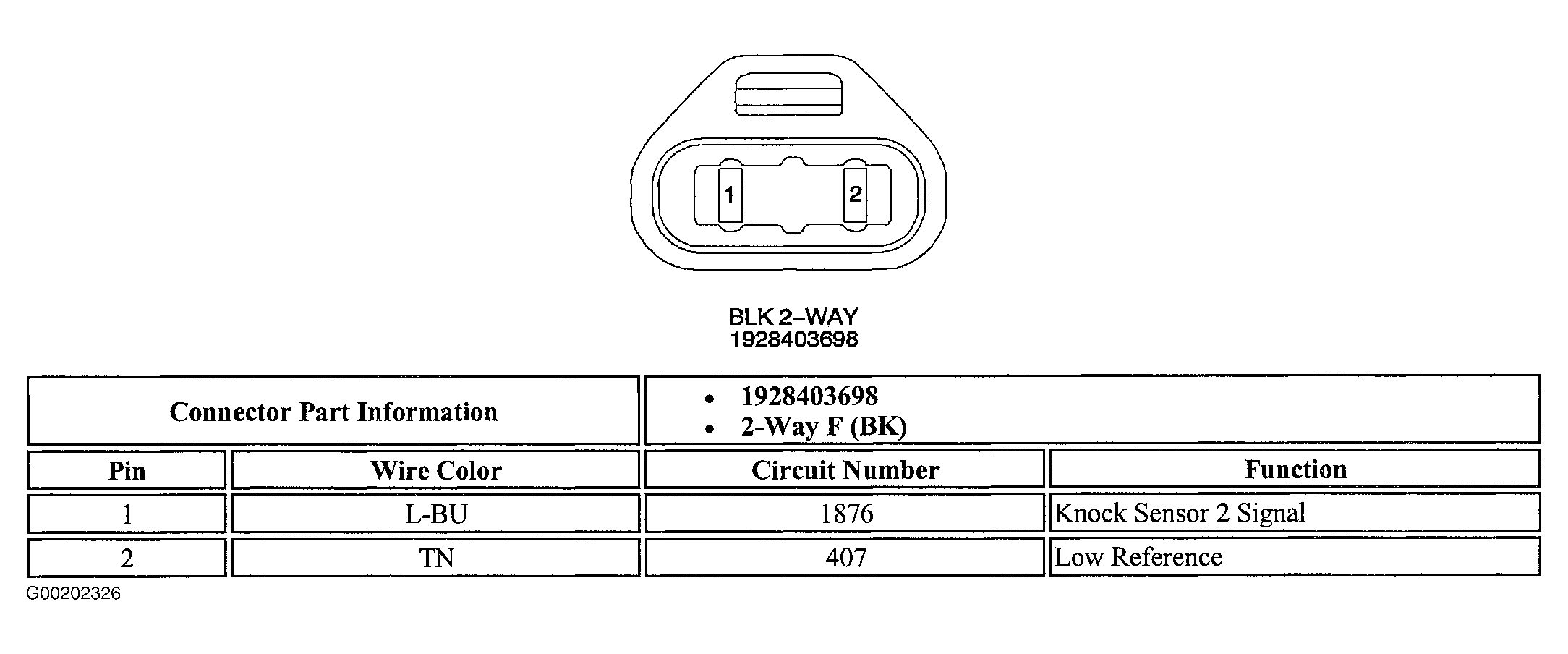

Fig 23: Identifying Knock Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

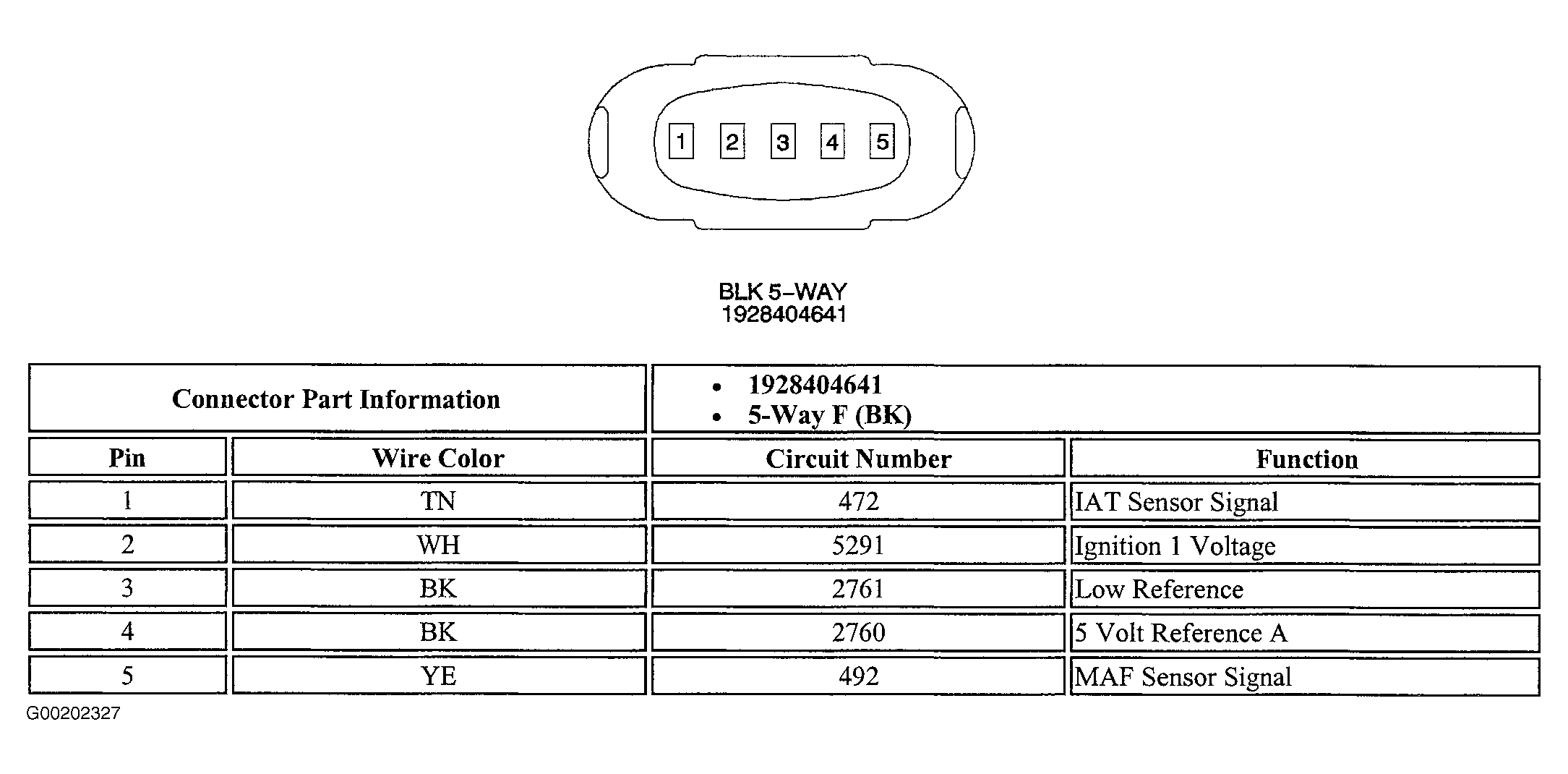

Fig 24: Identifying Mass Airflow Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

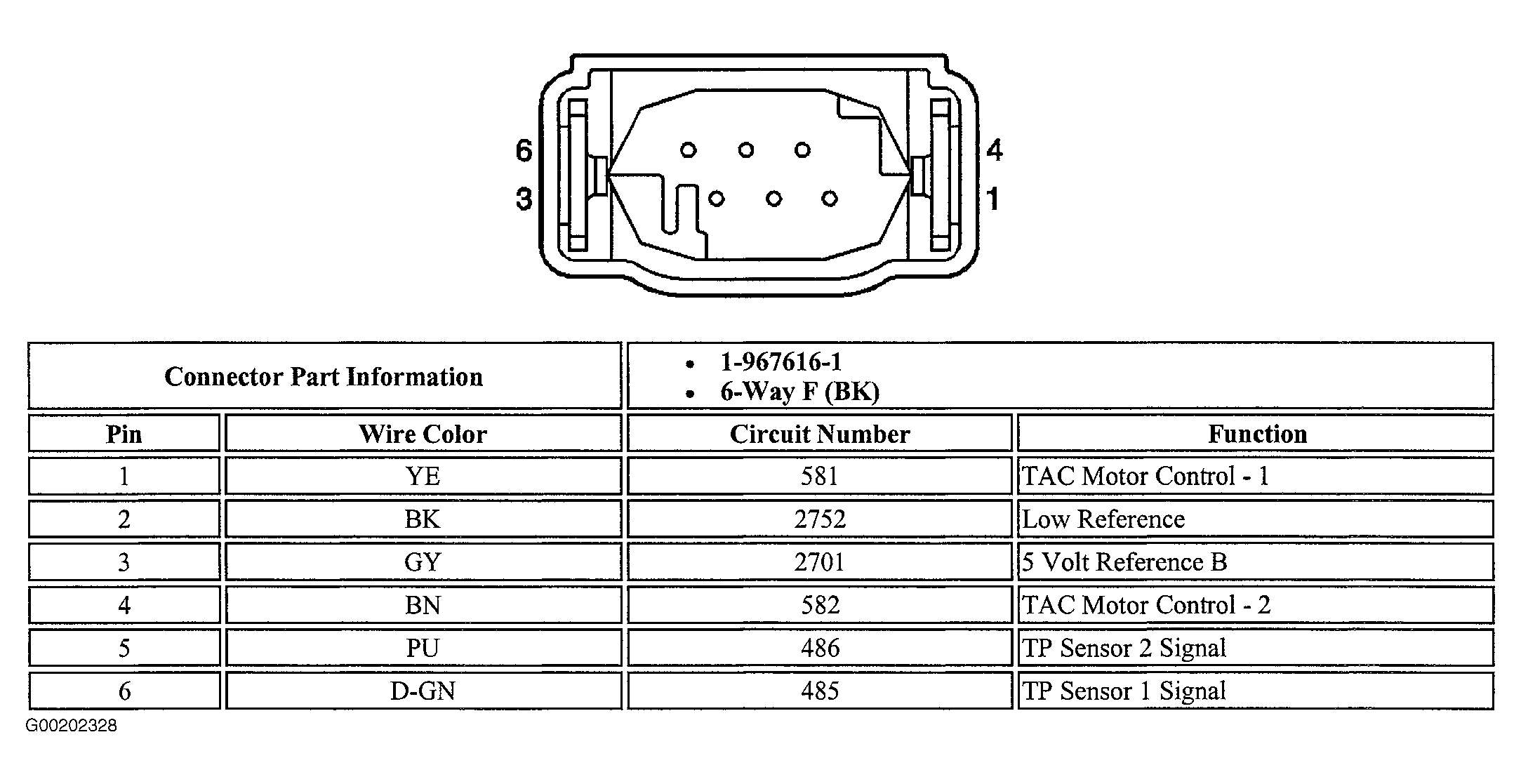

Fig 25: Identifying Throttle Actuator Control Module Connector Terminals
Courtesy of GENERAL MOTORS CORP.

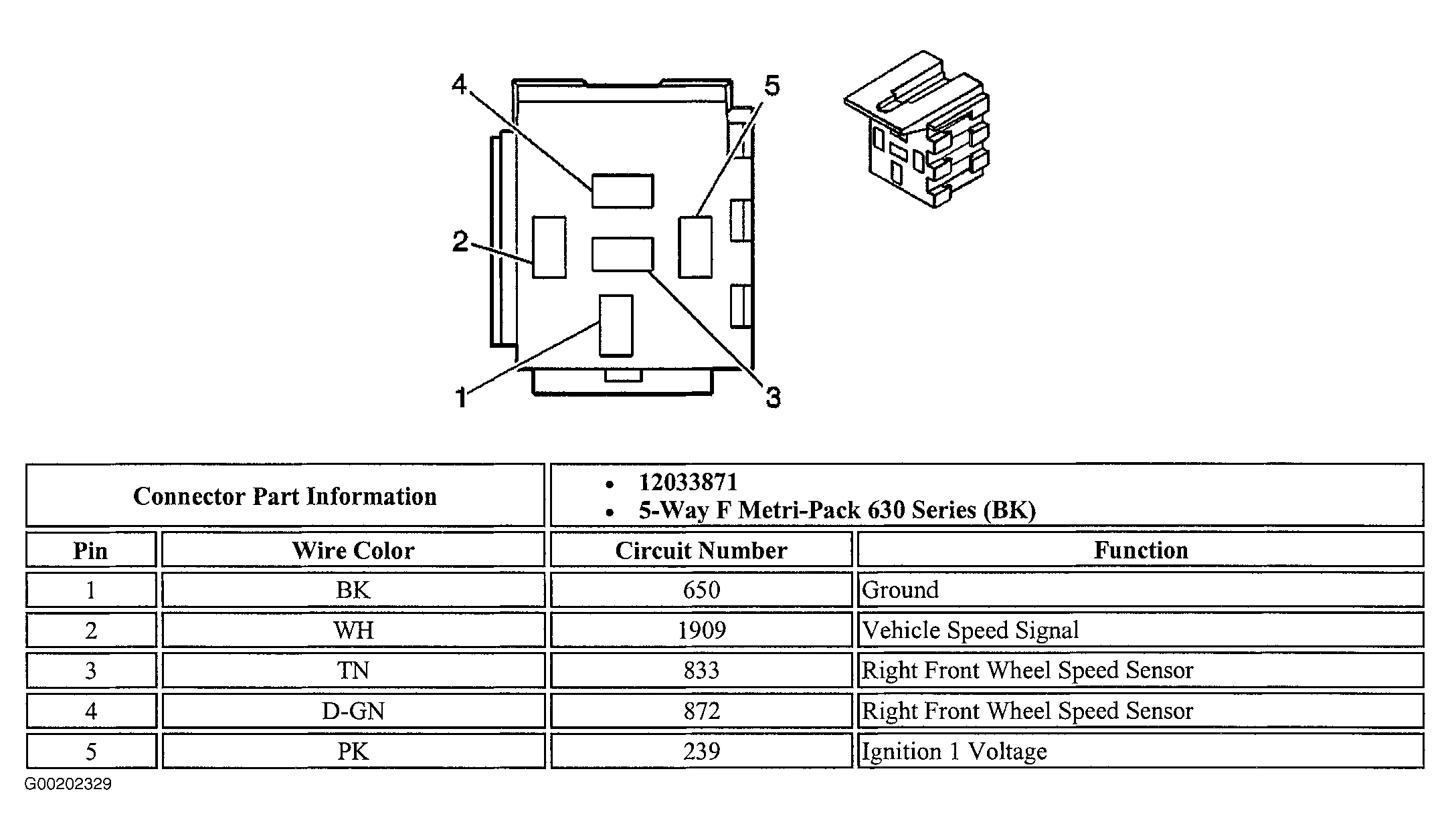

Fig 26: Identifying Wheel Signal Conditioner Module Connector Terminals (Vehicles Without ABS Only)
Courtesy of GENERAL MOTORS CORP.
