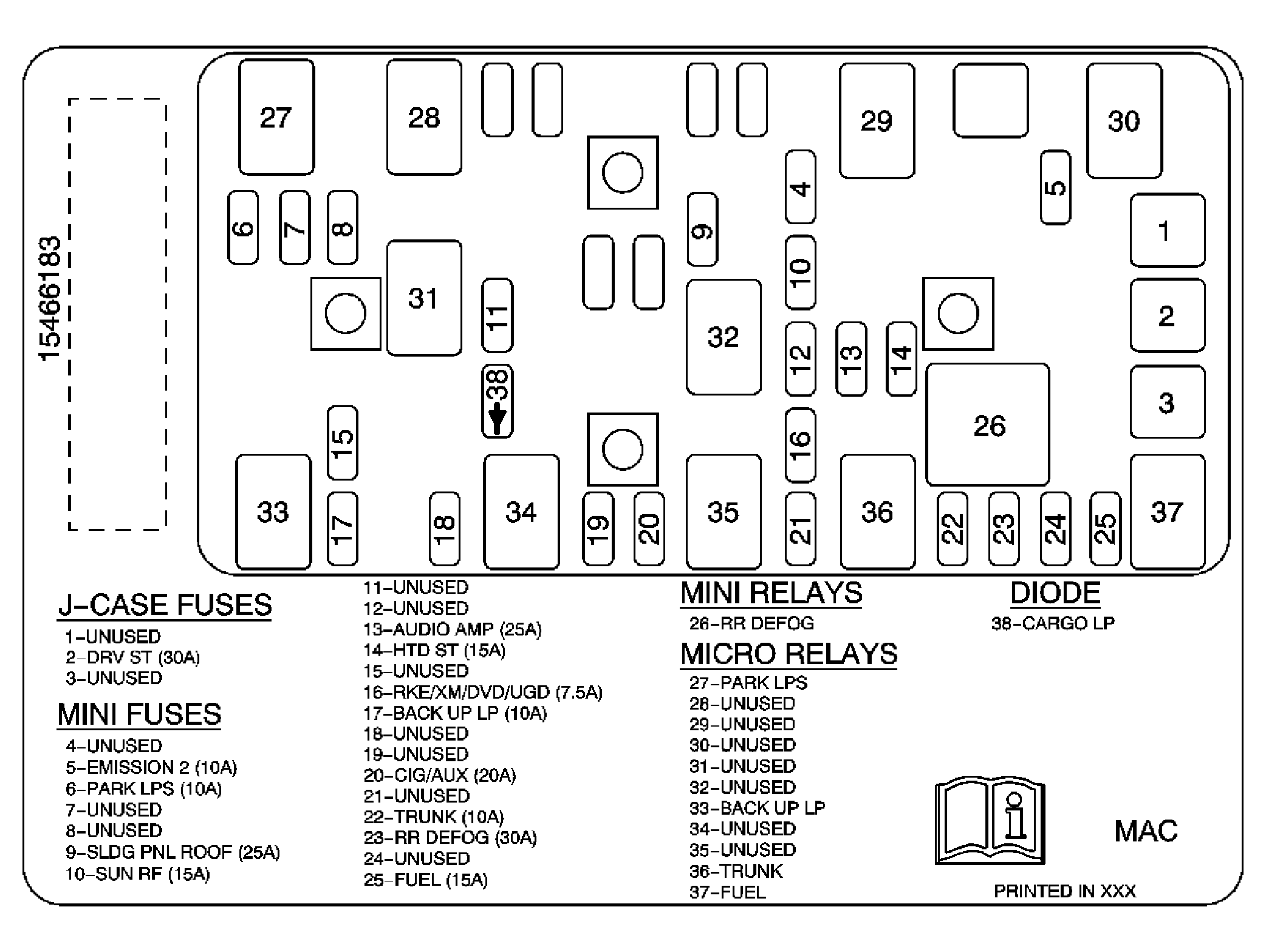

Fuse Block - Rear Label
Fuse Block - Rear Usage
| No. | Device | Rating | Description |
|---|---|---|---|
| 1 | - | - | Not Used |
| 2 | DRV ST | 30A | Seat Adjuster Switch - Driver |
| 3 | - | - | Not Used |
| 4 | - | - | Not Used |
| 5 | EMISSION 2 | 10A | Evaporative Emission (EVAP) Canister Vent Solenoid Valve |
| 6 | PARK LPS | 10A | PARK LPS Relay 27 |
| 7-9 | - | - | Not Used |
| 10 | SUN RF | 15A | Sunroof Control Module (CF5) (C3Y) |
| 11-12 | - | - | Not Used |
| 13 | AUDIO AMP | 15A | Audio Amplifier (U85) |
| 14 | HTD ST | 15A | Heated Seat Control Module - Driver (KA1) and Heated Seat Control Module - Passenger (KA1) |
| 15 | - | - | Not Used |
| 16 | RKE/XM/DVD/UGD | 7.5A | Digital Radio Receiver (U2K) and Remote Control Door Lock Receiver (RCDLR) |
| 17 | BACK UP LP | 10A | BACK UP LP Relay 33 |
| 18-19 | - | - | Not Used |
| 20 | CIG/AUX | 20A | Auxiliary Power Outlet and Cigar Lighter |
| 21 | - | - | Not Used |
| 22 | TRUNK | 10A | TRUNK Relay 36 |
| 23 | RR DEFOG | 30A | Rear Window Defogger Grid |
| 24 | - | - | Not Used |
| 25 | FUEL | 15A | FUEL Relay 37 |
| 26 | RR DEFOG Relay | - | RR DEFOG Fuse 23 |
| 27 | PARK LPS Relay | - | Backup Lamp - Left, Backup Lamp - Right, Body Control Module (BCM), HVAC Control Module, License Lamp - Left, License Lamp - Right, Park/Turn Signal Lamp - LF, Park/Turn Signal Lamp - RF, Tail Lamp - Left, Tail Lamp - Right, Tail/Stop and Turn Signal Lamp - Left, Tail/Stop and Turn Signal Lamp - Right |
| 28-32 | - | - | Not Used |
| 33 | BACK UP LP Relay | - | Backup Lamp - Left, Backup Lamp - Right, and Inside Rearview Mirror (DD8) |
| 34-35 | - | - | Not Used |
| 36 | TRUNK Relay | - | Rear Compartment Lid Latch |
| 37 | FUEL Relay | - | Fuel Pump |
| 38 | CARGO LP Diode | - | Rear Compartment Lid Latch |
