Back View of PCM Connector - C3
Back View of PCM Connector - C3 Connector & Terminal Parts Information
Connector Part Information
|

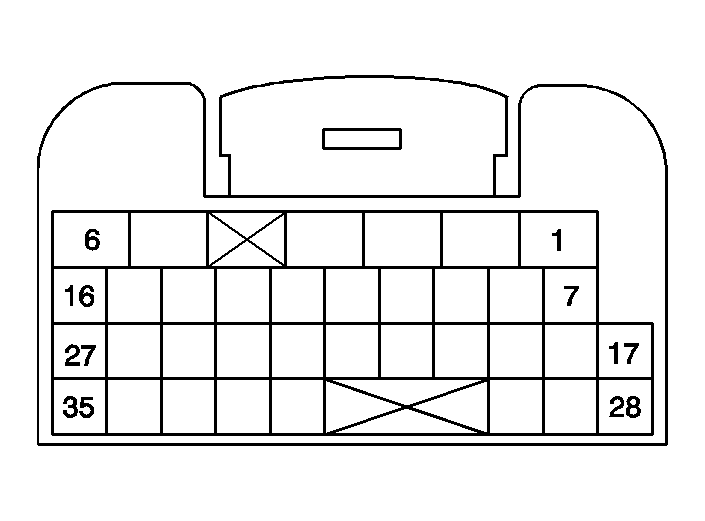

Back View of PCM Connector - C3 Terminal Identification
| Pin | Wire Color | Function |
|---|---|---|
| 1 | YE | AC Pressure Switch |
| 2 | YE/BK | AC Compressor Clutch Relay Control |
| 3 - 5 | - | Not Used |
| 6 | BK/RD | Throttle Actuator Control (TAC) System Ignition Voltage |
| 7 | L-GN | Overdrive (OD) Indicator Control* |
| 8 | L-GN/BK | Park Neutral Position (PNP) Switch L Position Signal* |
| 9 | L-GN | Park Neutral Position (PNP) Switch 2 Position Signal* |
| 10 | BU | Park Neutral Position (PNP) Switch D Position Signal* |
| 11 | RD/BK | Park Neutral Position (PNP) Switch R Position Signal* |
| 12 | GN/OG | Cruise Control Interrupt Circuit |
| 13 | GN/RD | Cruise Control Indicator Lamp |
| 14 | YE/RD | Engine Coolant Temperature Gage Output |
| 15-16 | - | Not Used |
| 17 | PU/WH | Vehicle Speed Sensor (VSS) Input |
| 18 | - | Not Used |
| 19 | GN/WH | Cruise Brake Switch Signal |
| 20-23 | - | Not Used |
| 24 | GN/YE | Cruise Control Switch |
| 25 | - | Not Used |
| 26 | - | IMI |
| 27 | - | IMO |
| 28 | YE | AC Request Signal |
| 29 | GN/BK | Overdrive (OD) Switch Signal* |
| 30-31 | - | Not Used |
| 32 | BK/BU | Evaporator Temperature Sensor Input |
| 33 | GN/WH | AC On Signal |
| 34-35 | - | Not Used |
| *Automatic Transmission Only | ||
