Windshield Wiper/Washer Switch

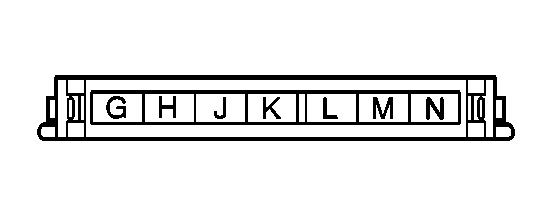

Courtesy of GENERAL MOTORS CORP. Windshield Wiper/Washer Switch
| Pin |
Wire Color |
Circuit No. |
Function |
| G |
0.35 PK |
94 |
Windshield Washer Switch Signal |
| H |
0.35 L-BU |
1714 |
Windshield Wiper Switch Low Signal |
| J |
- |
- |
Not Used |
| K |
0.35 L-GN |
1715 |
Windshield Wiper Switch High Signal |
| L |
- |
- |
Not Used |
| M |
0.35 BK/WH |
1251 |
Ground |
| N |
- |
- |
Not Used |
Connector Part Information
- OEM: 15339096
- Service: See Catalog
- Description: 7-Way F Metri-Pack 150 Series (BK)
|
Terminal Part Information
- Pins: G, H, K, M
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
