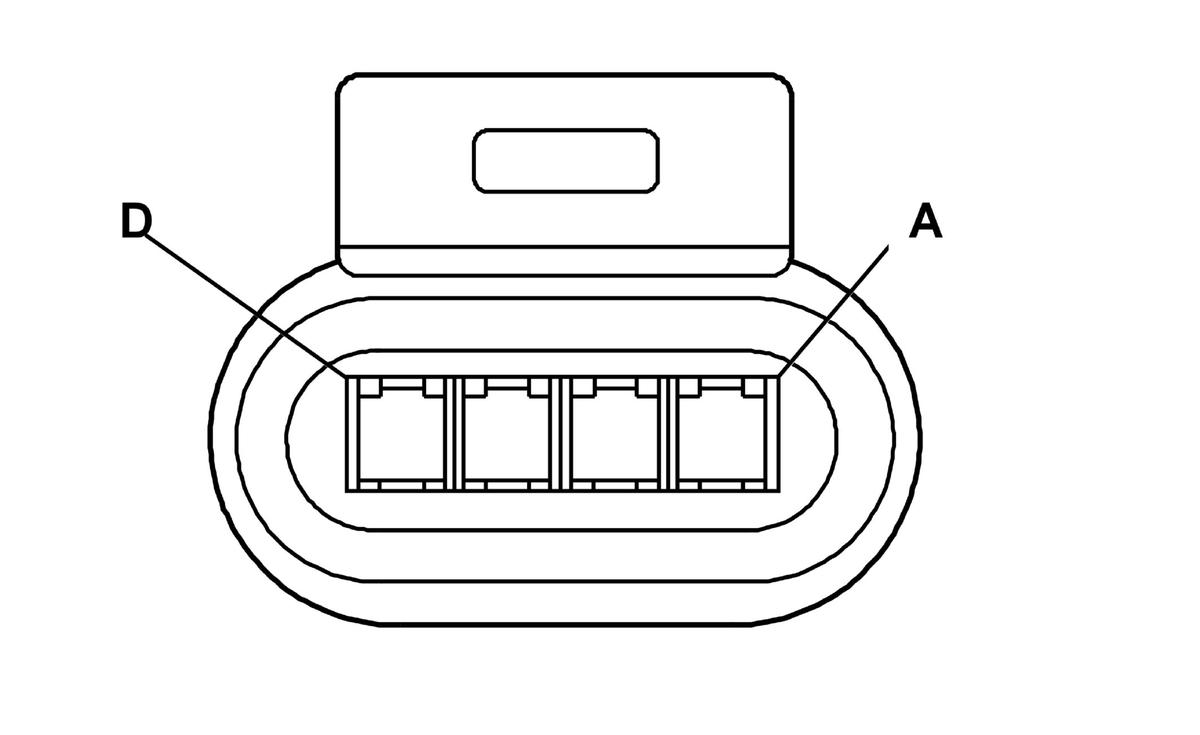

Auto Door Lock Switch (AU3)
Courtesy of GENERAL MOTORS CORP. Auto Door Lock Switch (AU3)
| Pin |
Wire |
Circuit |
Function |
| A |
L-GN/RD |
- |
Door Key Lock Cylinder Switch Signal - Driver (RHD) |
| L-BU |
- |
Power Door Lock Relay Feed - Lock Coil (LHD) |
| B |
WH |
- |
Power Door Lock Relay Feed - Unlock Coil (RHD) |
| BK |
- |
Ground (LHD) |
| C |
BK |
- |
Ground (RHD) |
| WH |
- |
Power Door Lock Relay Feed - Unlock Coil (LHD) |
| D |
L-BU |
- |
Power Door Lock Relay Feed - Lock Coil (RHD) |
| L-GN/RD |
- |
Door Key Lock Cylinder Switch Signal - Driver (LHD) |
Connector Part Information
- OEM: AK32421
- Service: N/A
- Description: 4-Way F (GY)
|
