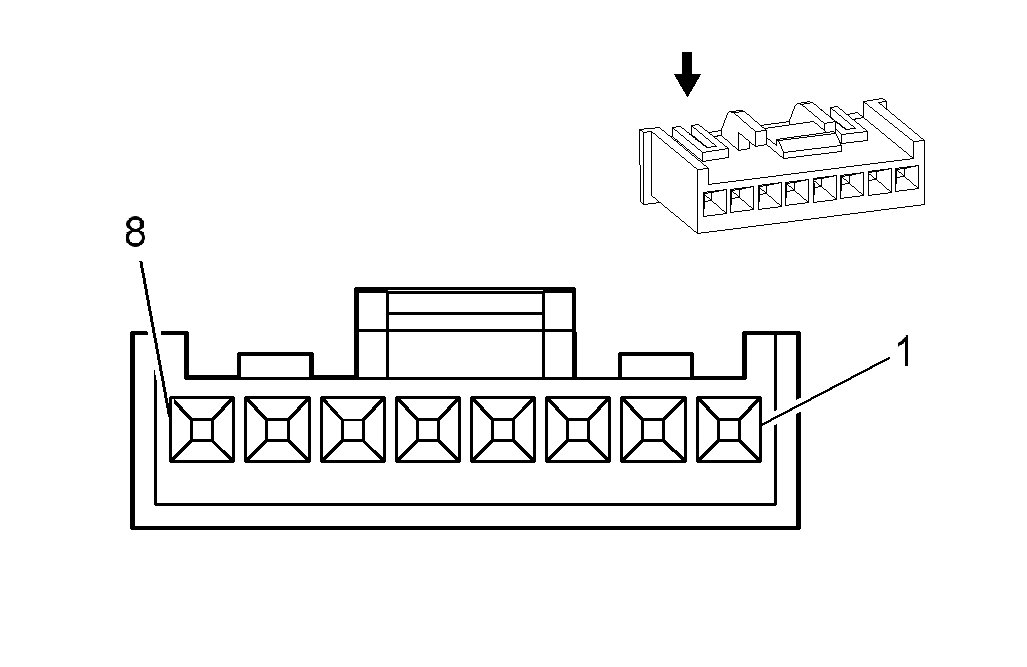

Steering Wheel Controls Switch Assembly
Courtesy of GENERAL MOTORS CORP. Steering Wheel Controls Switch Assembly
| Pin |
Wire Color |
Circuit No. |
Function |
| 1 |
0.3 GY/BU |
7367 |
Right Steering Wheel Scroll 2 |
| 2 |
0.3 YE |
7364 |
Right Steering Wheel Scroll 1 |
| 3 |
0.3 BN |
7312 |
Left Steering Wheel Scroll 1 |
| 4 |
0.3 L-BU |
7313 |
Left Steering Wheel Scroll 2 |
| 5 |
0.3 D-GN |
897 |
Steering Wheel Controls Low Reference |
| 6 |
0.3 OG/BK |
5201 |
Steering Wheel Controls Signal |
| 7 |
0.3 BK/WH |
1551 |
Ground |
| 8 |
0.3 PU |
7005 |
I/P Dimming Control |
- OEM: XMR-08V
- Service: See Catalog
- Description: 8-Way F (WH)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
