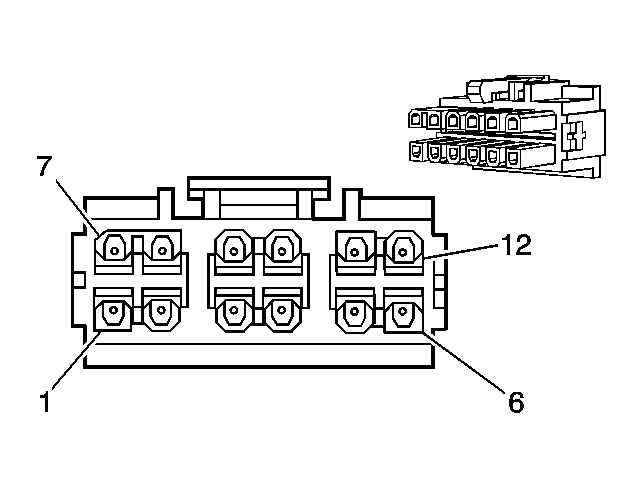

Heated Seat Control Module - Driver (KA1)
Courtesy of GENERAL MOTORS CORP. Heated Seat Control Module - Driver (KA1)
| Pin |
Wire Color |
Circuit No. |
Function |
| 1 |
- |
- |
Not Used |
| 2 |
0.5 RD/YE |
2050 |
Low Reference |
| 3 |
0.5 PK |
1339 |
Ignition 1 Voltage |
| 4 |
PU/GN |
- |
Low Reference |
| 5 |
0.35 BN |
1661 |
Driver Heated Seat High Temperature Indicator Control |
| 6 |
0.35 OG/BK |
6177 |
Passenger Heated Seat Intermediate Signal |
| 7 |
- |
- |
Not Used |
| 8 |
0.5 D-GN/RD |
2077 |
Heated Seat Cushion Element Supply Voltage |
| 9 |
0.35 PK/OG |
1501 |
Driver Heated Seat High/Low Signal |
| 10 |
- |
- |
Not Used |
| 11 |
0.35 WH/YE |
1662 |
Driver Heated Seat Low Temperature Indicator Control |
| 12 |
0.35 WH/BK |
2079 |
Heated Seat Cushion Temperature Sensor Signal |
Connector Part Information
- OEM: 15-97-5121
- Service: See Catalog
- Description: 12-Way F Mini-Fit Series (BK)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
