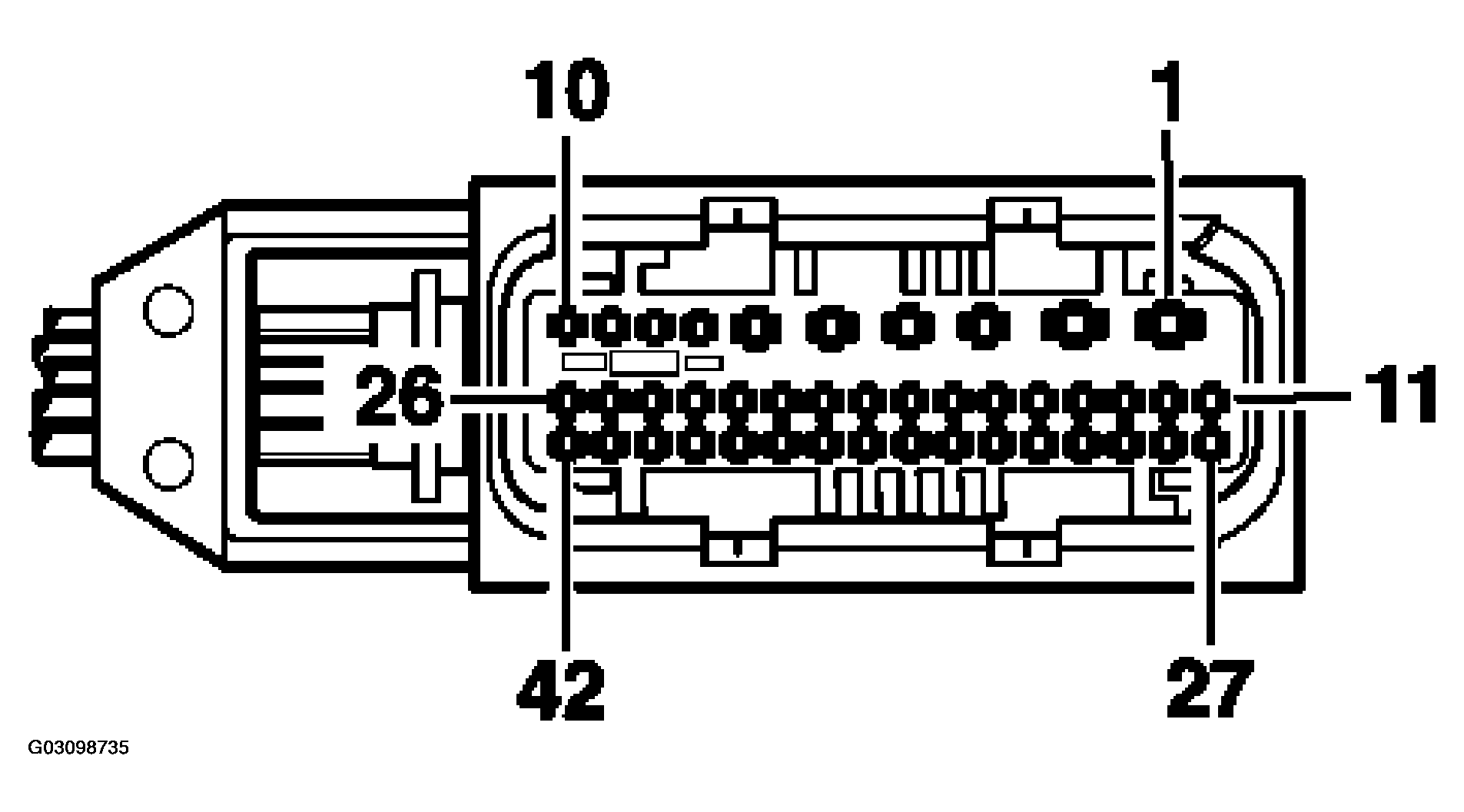

PSM Control Unit Wiring Harness Plug
PSM CONTROL UNIT WIRING HARNESS PLUG PIN IDENTIFICATION
| Pin | Designation | Pin | Designation |
|---|---|---|---|
| 1 | Ground for booster pump relay Ground for return pump |
2 | Voltage for solenoid valve relay Voltage for return pump relay |
| 3 | Voltage for booster pump | 4 | Ground for booster pump |
| 5 | Ground for PSM control unit and rate-of-turn sensor | 6 | Voltage - terminal 30 valve relay |
| 7 | Not used | 8 | Transverse acceleration sensor signal wire |
| 9 | Rate-of-turn sensor (test signal) | 10 | Rate-of-turn sensor (reference signal) |
| 11 | Diagnosis communication wire | 12 | Front left speed sensor (signal wire) |
| 13 | Rear left speed sensor (ground) | 14 | Not used |
| 15 | Front right speed sensor (ground) | 16 | Front right speed sensor (signal wire) |
| 17 | Not used | 18 | PSM button |
| 19 | Rear right speed sensor output (signal wire) | 20 | PSM on (from PSM button) |
| 21 | Rate-of-turn and steering-angle sensor (ground) | 22 | Not used |
| 23 | Power supply terminal 15 | 24 | CAN bus (high) |
| 25 | Pressure sensor (ground) | 26 | Pressure sensor (signal wire) |
| 27 | PSM off (from PSM button) | 28 | Front left speed sensor (ground) |
| 29 | Rear left speed sensor (signal wire) | 30 | Rear right speed sensor (ground) |
| 31 | Rear right speed sensor (signal wire) | 32 | Stop light switch (close) |
| 33 | Not used | 34 | Rear left speed sensor output (signal wire) |
| 35 | Not used | 36 | Brake fluid level switch |
| 37 | Stop light switch (open) | 38 | Parking brake switch (ground) |
| 39 | Rate-of-turn and steering-angle sensor (voltage) | 40 | CAN bus (low) |
| 41 | Rate-of-turn sensor (signal wire) | 42 | Pressure sensor (voltage) |
