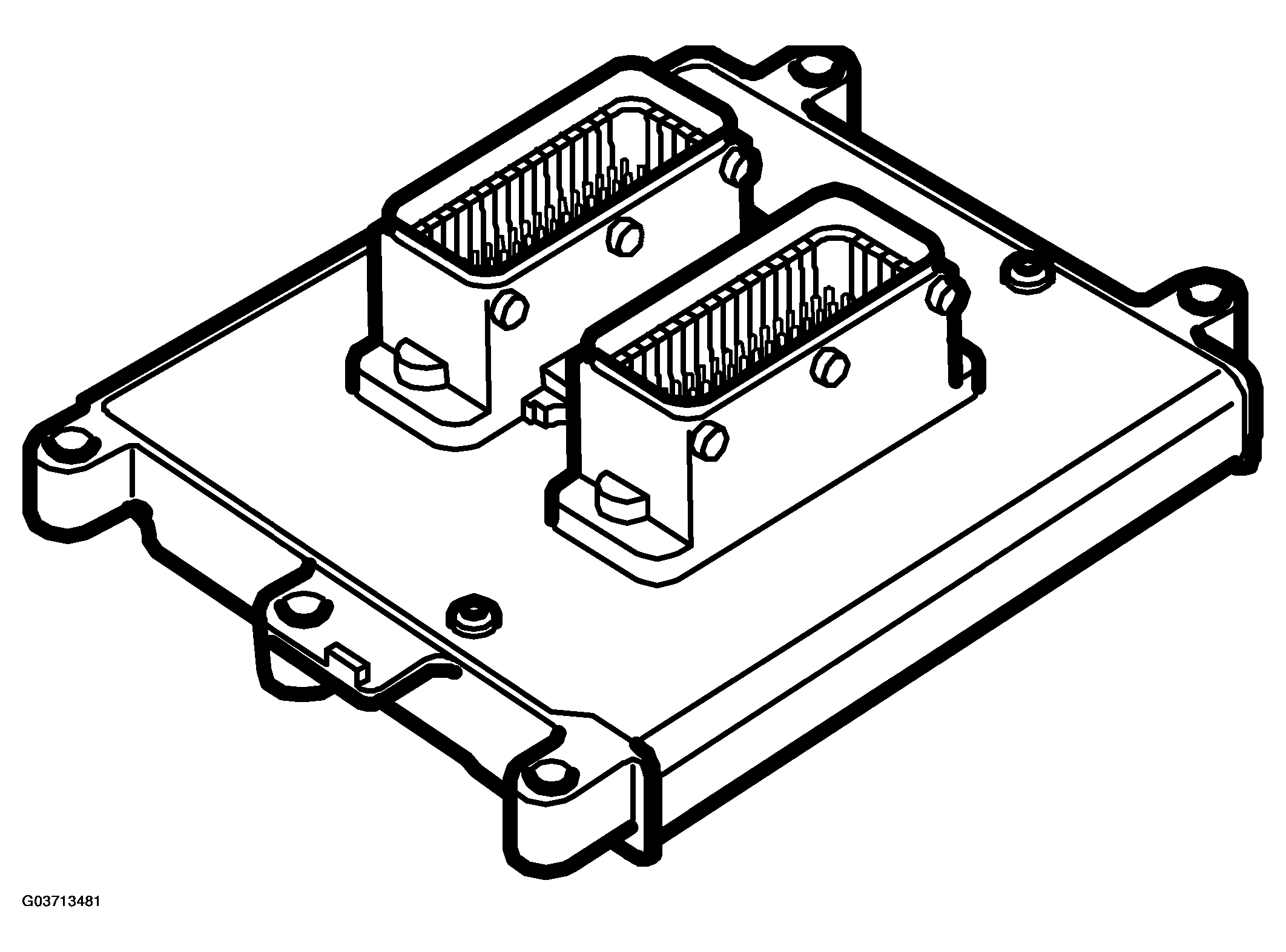

Control module, Trionic T8 (589)
CONTROL MODULE SPECIFICATION (TRIONIC T8)
| No. of pins | A=64 B=64 |
| Power supply, (+30 circuit) | Pin No. 3(A), 20(A)0 |
| Power supply (+15 circuit) | Pin No.2(A), 19(A) |
| Power supply from main relay | Pin No. 48(A), 64(A) |
| Power ground | Pin No. 47(A), 57(A), 60(A) and 63(A) |
| P-bus (+) | Pin No. 5(A) |
| P-bus (-) | Pin No. 6(A) |
