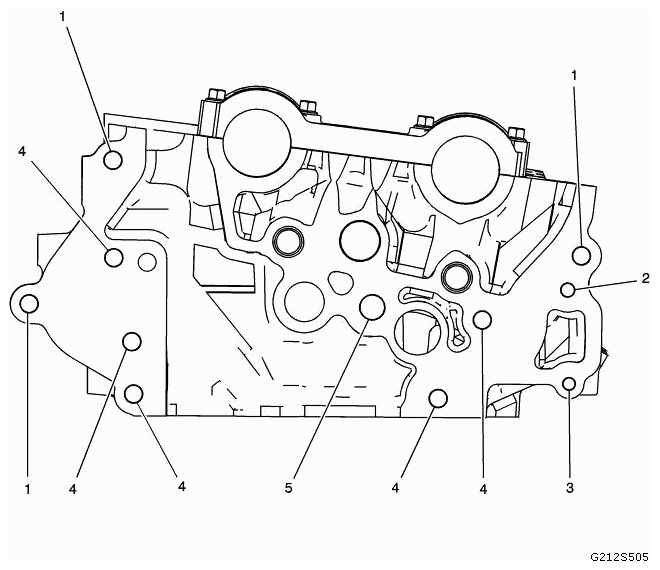

Right Cylinder Head Front Face
WARNING: This page is about a different variant/trim than selected.
THREAD REPAIR SPECIFICATIONS
| Hole Location | Thread Size | Drill | Counterbore Tool | Stop Collar | Tap | Driver | Insert | Drill Depth (Maximum) | |
|---|---|---|---|---|---|---|---|---|---|
| J 42385- | MM | (IN) | |||||||
| 1 | M8 x 1.25 | 206 | 207 | N/A | 208 | 209 | 210 | THRU | |
| 2 | M6 x 1.0 | 201 | 202 | N/A | 203 | 204 | 205 | 22.5 | 0.8880 |
| 3 | M6 x 1.0 | 201 | 202 | N/A | 203 | 204 | 205 | THRU | |
| 4 | M8 x 1.25 | 206 | 207 | N/A | 208 | 209 | 210 | 28.5 | 1.1220 |
| 5 | M12 x 1.75 | 856 | 857 | N/A | 858 | 859 | 416 | 40.0 | 1.5748 |
