Mobile Entertainment Player Module (UMS)
WARNING: This page is about a different car, the 2007 Pontiac Montana SV6, 2007 Chevrolet Uplander, and 2007 Buick Terraza. However, it is still accessible from the selected car via links, so may be relevant.
Connector Part Information
Connector Part Information
|
Terminal Part Information
|

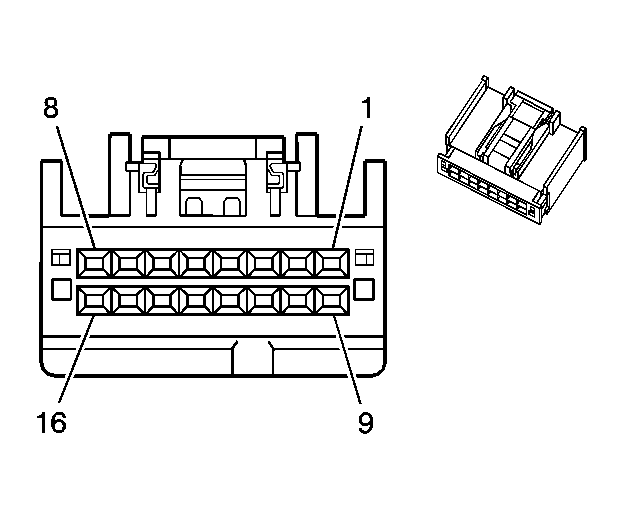

Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | BK | - | Auxiliary Audio Common Signal |
| 2 | WH | - | Auxiliary Audio Left Signal |
| 3 | RD | - | Auxiliary Audio Right Signal |
| 4 | BK | - | Remote Playback Device Audio Common Signal |
| 5 | WH | - | Remote Playback Device Left Audio Signal |
| 6 | RD | - | Remote Playback Device Right Audio Signal |
| 7 | RD | - | Rear Video Signal |
| 8 | BK | - | Ground |
| 9 | BK | - | Class 2 Serial Data |
| 10 | BK | - | Auxiliary Video Ground |
| 11 | RD | - | Auxiliary Video Signal |
| 12 | BK | - | Rear Audio Common Signal |
| 13 | WH | - | Rear Audio Left Signal |
| 14 | RD | - | Rear Audio Right Signal |
| 15 | BK | - | Rear Video Ground |
| 16 | RD | - | Battery Positive Voltage |
