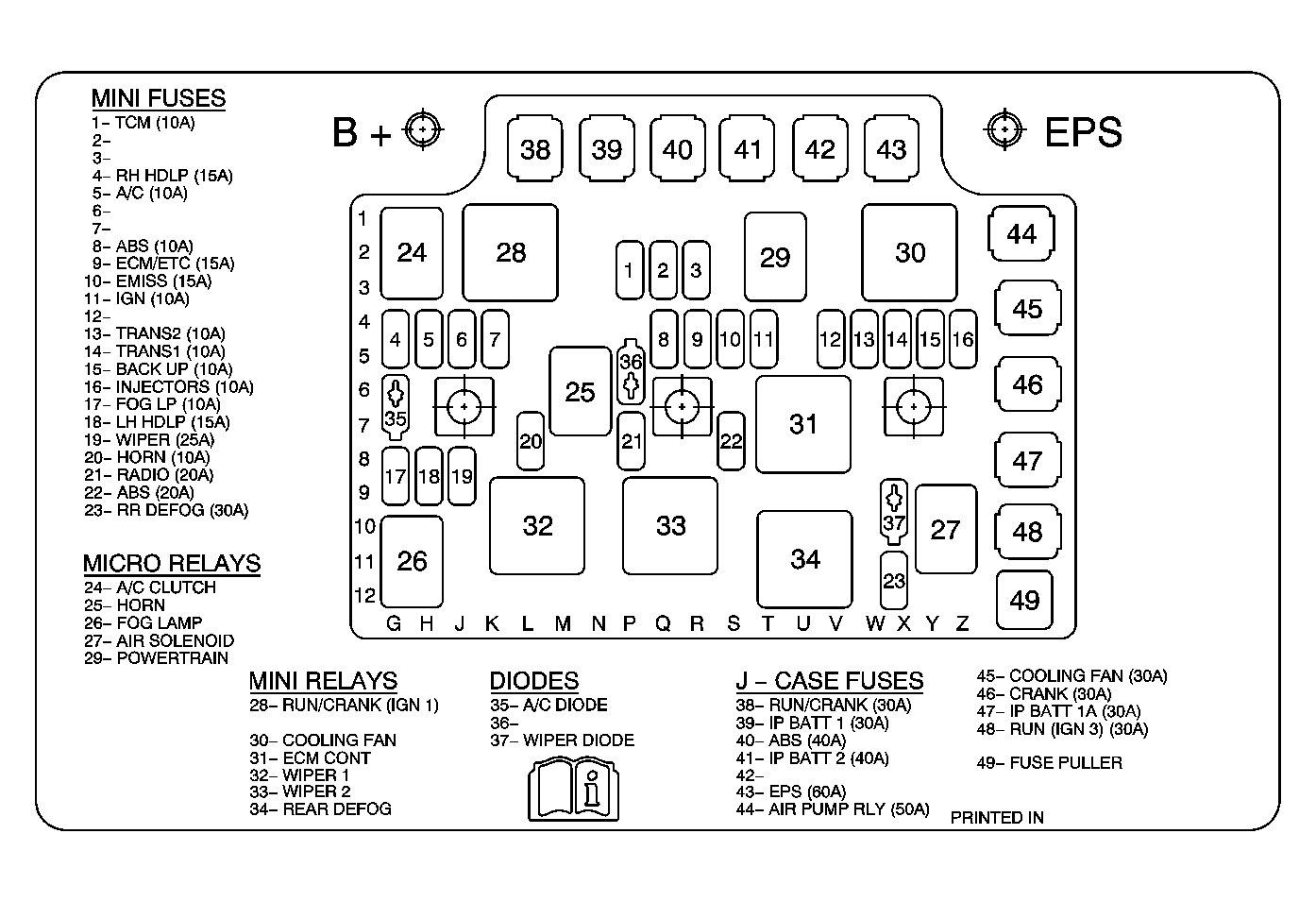

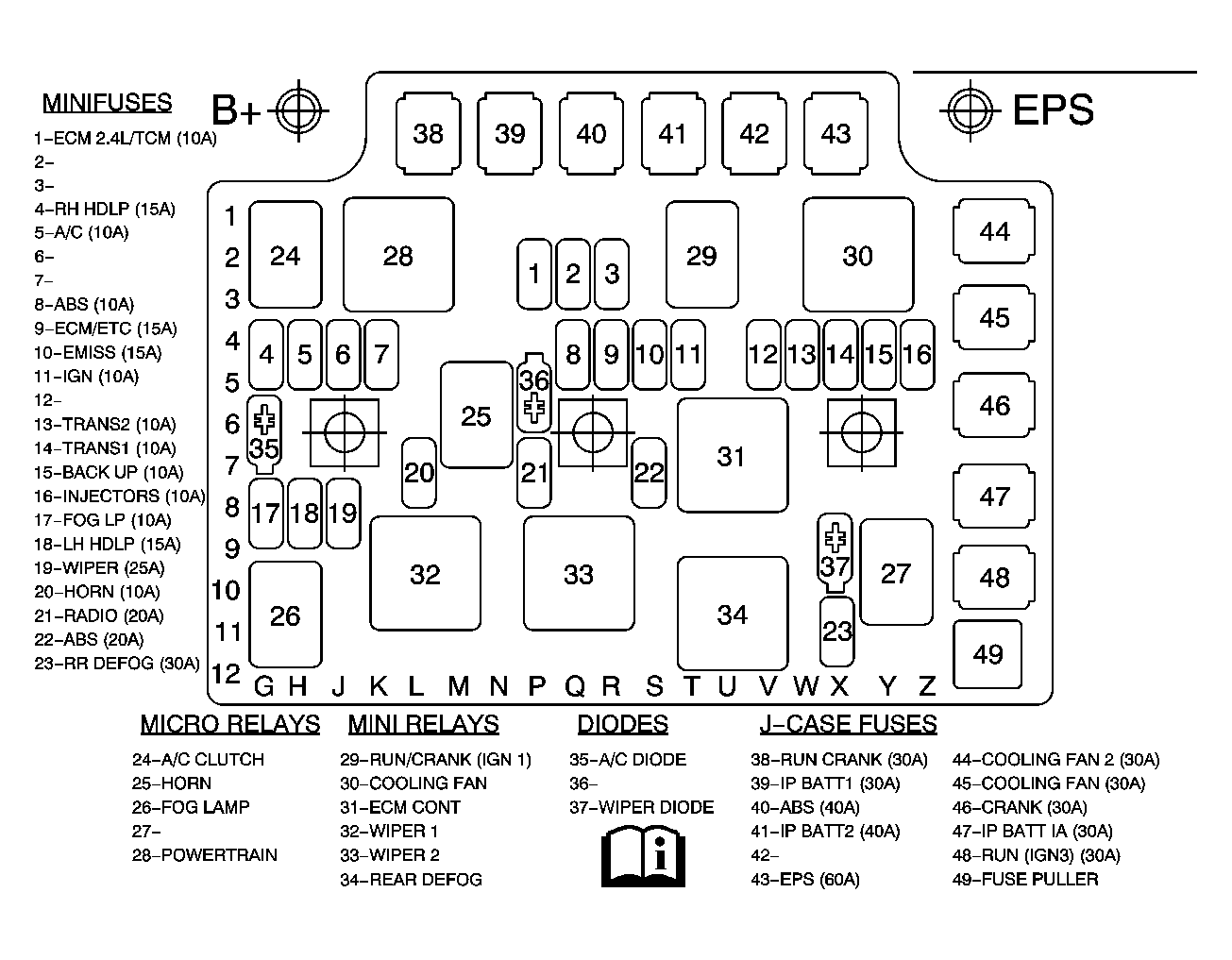

Fuse Block - Underhood Label (2.2L, 2.4L)
Fuse Block - Underhood Label Usage (2.2L, 2.4L)
| No. | Device | Rating | Description |
|---|---|---|---|
| 1 | ECM (2.4L)/TCM Fuse | 10A | ECM (2.4L)/TCM |
| 2-3 | - | - | Not Used |
| 4 | RH HDLP Fuse | 15A | Headlamp - Right |
| 5 | A/C Fuse | 10A | A/C CLUTCH Relay |
| 6-7 | - | - | Not Used |
| 8 | ABS Fuse | 10A | EBCM (JM4) |
| 9 | ECM/ETC Fuse | 15A | ECM |
| 10 | EMISS Fuse | 15A | EVAP Canister Purge Solenoid, Coolant Level Switch, MAF Sensor, HO2S 1, and HO2S 2 |
| 11 | IGN Fuse | 10A | ICM and PNP Switch (A/T) |
| 12 | - | - | Not Used |
| 13 | TRANS2 Fuse | 10A | ECM, Automatic Transmission |
| 14 | TRANS1 Fuse | 10A | TCM (MN5) |
| 15 | BACK UP Fuse | 10A | PNP Switch (A/T) or Backup Lamp Switch (M/T) |
| 16 | INJECTORS Fuse | 10A | Fuel Injectors 1-4 |
| 17 | FOG LP Fuse | 10A | FOG LAMP Relay (T37) |
| FOG LP Fuse | 15A | FOG LAMP Relay (T96) | |
| 18 | LH HDLP Fuse | 15A | Headlamp - Left |
| 19 | WIPER Fuse | 25A | WIPER 1 Relay |
| 20 | HORN Fuse | 10A | HORN Relay |
| 21 | RADIO Fuse | 20A | Audio Amplifier (UZ6) |
| 22 | ABS Fuse | 20A | EBCM (JM4) |
| 23 | RR DEFOG Fuse | 30A | REAR DEFOG Relay |
| 24 | A/C CLUTCH Relay | - | A/C Compressor Clutch |
| 25 | HORN Relay | - | Horn |
| 26 | FOG LAMP Relay | - | Fog Lamps |
| 27 | AIR SOLENOID Relay | - | Secondary Air Injection Solenoid (2.2L) |
| - | - | Not Used (2.4L) | |
| 28 | RUN/CRANK (IGN 1) Relay | - | Fuse Block - Underhood ABS, IGN, TRANS 2, TRANS 1, BACK UP, Fuses, A/C CLUTCH Relay, Body Control Module AIR BAG, EPS, and CLUTCH/BRAKE Fuses |
| 29 | POWERTRAIN Relay | - | Fuse Block - Underhood ECM/ETC, IGN, INJECTORS, and EMISS Fuses |
| 30 | COOLING FAN Relay | - | Cooling Fan |
| 31 | ECM CONT Relay | - | Starter |
| 32 | WIPER1 Relay | - | Wiper 2 Relay |
| 33 | WIPER2 Relay | - | Windshield Wiper Motor Assembly |
| 34 | REAR DEFOG Relay | - | Rear Window Defogger Grid |
| 35 | A/C Diode | - | - |
| 36 | - | - | Not Used |
| 37 | WIPER Diode | - | - |
| 38 | RUN/CRANK Fuse | 30A | Fuse Block - Underhood RUN/CRANK Relay |
| 39 | I/P BATT1 Fuse | 30A | Body Control Module PARK, LIGHTER, DASH, BCM (PWR), ONSTAR, RADIO (BATT 1) Fuses and ACC Relay |
| 40 | ABS Fuse | 40A | EBCM (JM4) |
| 41 | I/P BATT2 Fuse | 40A | Body Control Module FUEL PUMP, STOP, CLUSTER, IGN SW, and BCM ELECT Fuses |
| 42 | - | - | Not Used |
| 43 | EPS Fuse | 60A | PSCM |
| 44 | AIR PUMP Relay | 40A | Secondary Air Injection (AIR) Relay (2.2L) |
| COOLING FAN 2 | 30A | Cooling Fan 2 Relay (2.4L) | |
| 45 | COOLING FAN Fuse | 30A | COOLING FAN Relay |
| 46 | CRANK Fuse | 30A | ECM CONT Relay |
| 47 | I/P BATT1A Fuse | 30A | Body Control Module PARK, LIGHTER, DASH, BCM (PWR), ONSTAR, RADIO (BATT 1) Fuses and ACC Relay |
| 48 | RUN (IGN3) Fuse | 30A | Body Control Module RUN RELAY |
| 49 | - | - | Fuse Puller |
