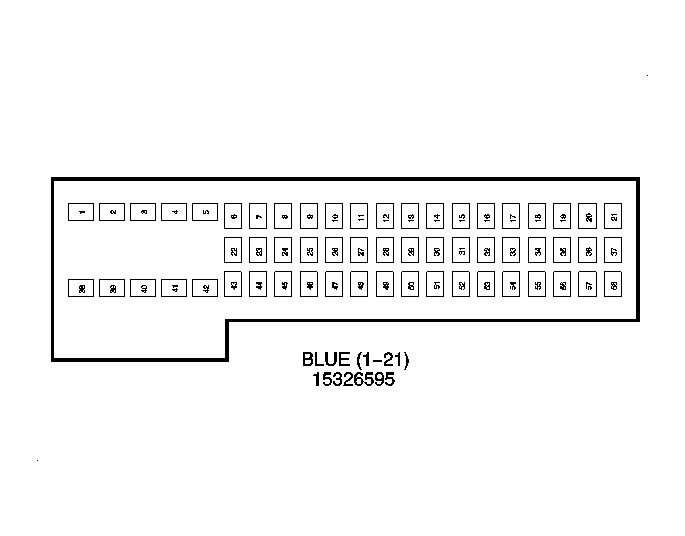

Transmission Control Module (TCM) Connector End View C1 (2.2L)
Transmission Control Module (TCM) C1 (2.2L) Connector Parts Information
Connector Part Information
|
Terminal Part Information
|
Transmission Control Module (TCM) C1 (2.2L) Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | PK | 639 | Ignition 1 Voltage |
| 2 | - | - | Not Used |
| 3 | BN | 323 | High Side Driver 2 |
| 4 | RD/BK | 1228 | PC Solenoid Valve High Control |
| 5 | BN | 418 | TCC PWM Solenoid Valve Control |
| 6 | OG | 1440 | Battery Positive Voltage |
| 7-8 | - | - | Not Used |
| 9 | D-BU | 1225 | Transmission Fluid Pressure Switch Signal B |
| 10 | RD | 1226 | Transmission Fluid Pressure Switch Signal C |
| 11-13 | - | - | Not Used |
| 14 | BK/WH | 771 | Transmission Range Signal A |
| 15 | YE | 772 | Transmission Range Signal B |
| 16 | GY | 773 | Transmission Range Signal C |
| 17-19 | - | - | Not Used |
| 20 | L-BU/WH | 1229 | PC Solenoid Valve Low Control |
| 21 | YE/BK | 1223 | 2-3 Shift Solenoid Valve Control |
