Trailer Relay Module (V92)
Courtesy of GENERAL MOTORS CORP. Trailer Relay Module (V92)
| Pin |
Wire |
Circuit |
Function |
| 1-4 |
- |
- |
Not Used |
| 5 |
0.5 RD/WH |
3140 |
Battery Positive Voltage |
| 6-7 |
- |
- |
Not Used |
| 8 |
0.5 RD/WH |
3140 |
Battery Positive Voltage |
| 9 |
0.5 RD/WH |
3140 |
Battery Positive Voltage |
| 10 |
0.35 YE |
5187 |
Right Trailer Turn Signal Lamp |
| 11 |
0.8 D-GN |
1619 |
Trailer Right Rear Turn/Stop Lamp Supply Voltage |
| 12 |
0.5 RD/WH |
3140 |
Battery Positive Voltage |
| 13 |
0.35 OG |
5186 |
Left Trailer Turn Signal Lamp |
| 14 |
0.8 YE |
1618 |
Trailer Left Rear Turn/Stop Lamp Supply Voltage |
| 15-16 |
- |
- |
Not Used |

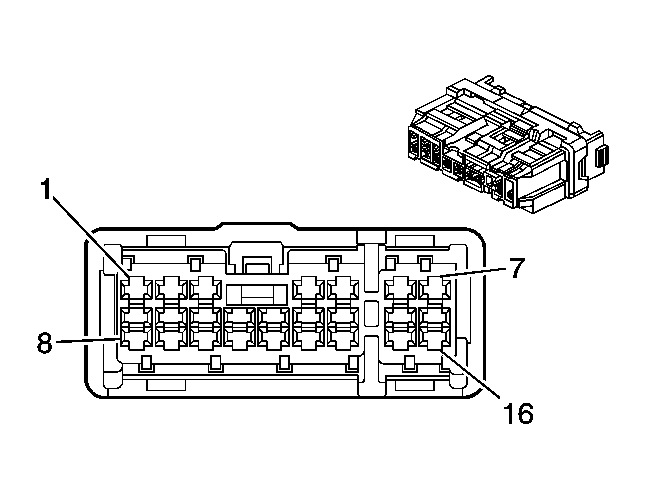

Connector Part Information
- OEM: 13598967
- Service: See Catalog
- Description: 16-Way F CONN ()
|
Terminal Part Information
- Pins: 5, 8-14
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
