Fuse Block - I/P X2

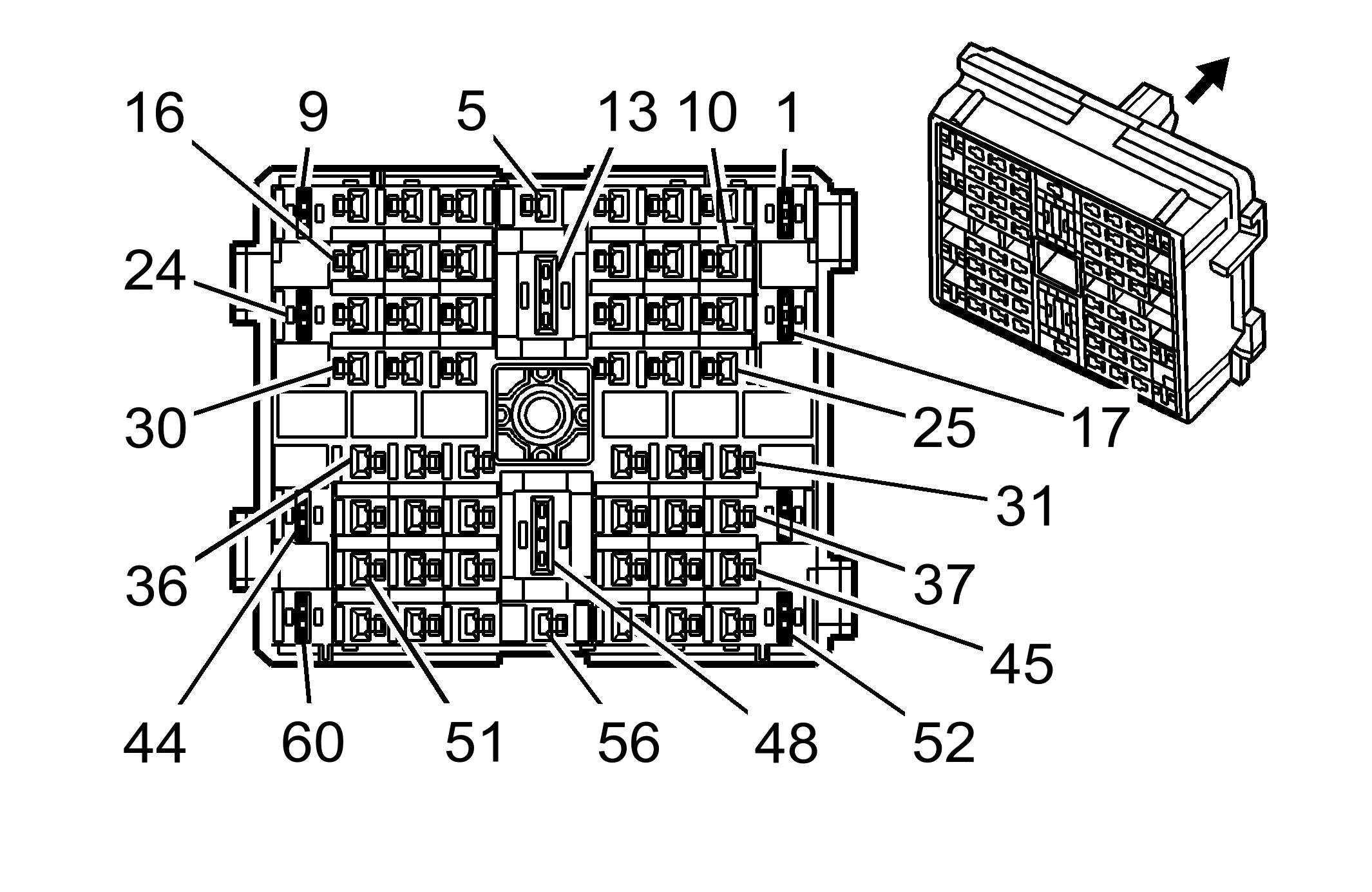

Fuse Block - I/P X2
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| 1-2 | - | - | Not Used |
| 3 | 0.35 YE | 1491 | Backlight Lamps Control |
| 4 | 0.35 YE/BK | 9088 | Steering Wheel Controls Dimming Power |
| 5-9 | - | - | Not Used |
| 10 | 0.35 PK | 439 | Ignition 1 Voltage |
| 11 | 0.35 PK | 139 | Ignition 1 Voltage |
| 12-13 | - | - | Not Used |
| 14 | 0.35 RD/WH | 740 | Battery Positive Voltage |
| 15 | 0.5 RD/WH | 740 | Battery Positive Voltage |
| 16-17 | - | - | Not Used |
| 18 | 0.35 YE | 243 | Accessory Voltage (ME7/MH2/MH4/MN5) |
| 19-21 | - | - | Not Used |
| 22 | 0.35 RD/WH | 1740 | Battery Positive Voltage |
| 23-24 | - | - | Not Used |
| 25 | 0.35 PK | 139 | Ignition 1 Voltage |
| 26-28 | - | - | Not Used |
| 29 | 0.35 RD/WH | 1740 | Battery Positive Voltage |
| 30 | 0.8 RD/WH | 1040 | Battery Positive Voltage |
| 31-34 | - | - | Not Used |
| 35 | 1 RD/WH | 1940 | Battery Positive Voltage |
| 36 | 0.8 RD/WH | 1640 | Battery Positive Voltage |
| 37-40 | - | - | Not Used |
| 41 | 0.5 RD/WH | 1940 | Battery Positive Voltage |
| 42 | 0.8 RD/WH | 1140 | Battery Positive Voltage |
| 43-48 | - | - | Not Used |
| 49 | 0.5 RD/WH | 1940 | Battery Positive Voltage |
| 50 | 0.5 RD/WH | 1840 | Battery Positive Voltage |
| 51 | 0.5 BN | 41 | Ignition 3 Voltage |
| 52-53 | - | - | Not Used |
| 54 | 0.35 TN | 28 | Horn Relay Control |
| 55-56 | - | - | Not Used |
| 57 | 0.5 RD/WH | 1940 | Battery Positive Voltage |
| 58 | 0.5 RD/WH | 1840 | Battery Positive Voltage |
| 59 | 0.5 BN | 41 | Ignition 3 Voltage |
| 60 | - | - | Not Used |
