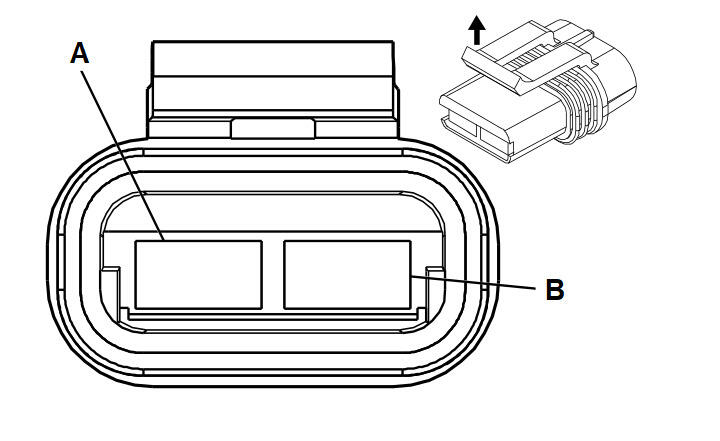

Automatic Transmission Auxiliary Fluid Pump Control Module X2 (HP5)
Courtesy of GENERAL MOTORS CORP. Automatic Transmission Auxiliary Fluid Pump Control Module X2 (HP5)
| Pin |
Wire |
Circuit |
Function |
| A |
5 BK |
2950 |
Ground |
| B |
5 RD/WH |
4040 |
Battery Positive Voltage |
Connector Part Information
- OEM: 12033769
- Service: 12116243
- Description: 2-Way F Metri-Pack 630 Series, Sealed (BK)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
