Function Schematic For Electric Central Locking (CL) - PE80.20-P-2050-97BBA
MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Central locking and access authorization, signal | 33H |
| 10 | Tank cap central locking actuator, actuation | 13J |
| 11 | Turn signal indicator lamp, actuation | 57H |
| 11 | Turn signal indicator lamp, actuation | 62H |
| 12 | Turn signal light acoustic function check, actuation | 58H |
| 13 | Ambient light, actuation | 40C |
| 14 | Central locking indicator lamp, actuation | 16K |
| 14 | Central locking indicator lamp, actuation | 17J |
| 15 | Global/selective central locking setting, status | 33J |
| 15 | Global/selective central locking setting, status | 48G |
| 16 | Wheel speed, signal | 41G |
| 17 | Vehicle speed, signal | 33G |
| 18 | Additional door lock actuator motor, actuation | 4C |
| 18 | Additional door lock actuator motor, actuation | 4E |
| 18 | Additional door lock actuator motor, actuation | 4G |
| 18 | Additional door lock actuator motor, actuation | 4K |
| 18 | Additional door lock actuator motor, actuation | 9B |
| 18 | Additional door lock actuator motor, actuation | 9D |
| 18 | Additional door lock actuator motor, actuation | 9G |
| 18 | Additional door lock actuator motor, actuation | 9K |
| 19 | Low beams, actuation | 36C |
| 2 | Lock/unlock central locking, request | 29H |
| 2 | Lock/unlock central locking, request | 33J |
| 20 | Central locking, status | 50G |
| 20 | Central locking, status | 46J |
| 20 | Central locking, status | 58L |
| 20 | Central locking, status | 55F |
| 20 | Central locking, status | 61E |
| 21 | Charge socket lock, actuation | 61C |
| 3 | Liftgate release button, status | 29B |
| 3 | Liftgate release button, status | 29C |
| 4 | Tailgate central locking motor, actuation | 18C |
| 4 | Tailgate central locking motor, actuation | 13B |
| 4 | Tailgate central locking motor, actuation | 15C |
| 5 | Circuit 15, status | 29K |
| 6 | Turn signal lamp, actuation | 45C |
| 6 | Turn signal lamp, actuation | 46C |
| 6 | Turn signal lamp, actuation | 48C |
| 6 | Turn signal lamp, actuation | 50C |
| 6 | Turn signal lamp, actuation | 52C |
| 6 | Turn signal lamp, actuation | 54C |
| 7 | Liftgate central locking system microswitch, status | 14A |
| 7 | Liftgate central locking system microswitch, status | 29D |
| 7 | Liftgate central locking system microswitch, status | 29H |
| 8 | Central locking motor, actuation | 4B |
| 8 | Central locking motor, actuation | 4D |
| 8 | Central locking motor, actuation | 4G |
| 8 | Central locking motor, actuation | 4K |
| 8 | Central locking motor, actuation | 9B |
| 8 | Central locking motor, actuation | 9D |
| 8 | Central locking motor, actuation | 9G |
| 8 | Central locking motor, actuation | 9K |
| 9 | Door rotary tumbler switch, status | 5A |
| 9 | Door rotary tumbler switch, status | 5C |
| 9 | Door rotary tumbler switch, status | 5F |
| 9 | Door rotary tumbler switch, status | 5J |
| 9 | Door rotary tumbler switch, status | 29E |
| 9 | Door rotary tumbler switch, status | 29E |
| 9 | Door rotary tumbler switch, status | 29F |
| A1 | Instrument cluster | 60H |
| A1e1 | Left turn signal indicator light | 56H |
| A1e2 | Right turn signal indicator light | 63H |
| A1h2 | Turn signal light function check, acoustic | 58G |
| A40/3 | smart radio multimedia navigator | 52F |
| A40/3p1 | Touchscreen | 54H |
| A40/3s1 | ON/OFF button | 50H |
| A8/1 | Key | 36H |
| CAN A | Telematics CAN | 49G |
| CAN B | Interior CAN | 35K |
| CAN B | Interior CAN | 35K |
| CAN B | Interior CAN | 35G |
| CAN B | Interior CAN | 35E |
| CAN B | Interior CAN | 45K |
| CAN B | Interior CAN | 54K |
| CAN B | Interior CAN | 45K |
| CAN B | Interior CAN | 45E |
| CAN B | Interior CAN | 54E |
| CAN EL | Electric drive system CAN | 59E |
| Code 885 | Increased theft protection | 1K |
| Code 885 | Increased theft protection | 1H |
| Code 885 | Increased theft protection | 1E |
| Code 885 | Increased theft protection | 1C |
| Code P25 | LED & sensor package | 38A |
| Code P25 | LED & sensor package | 40A |

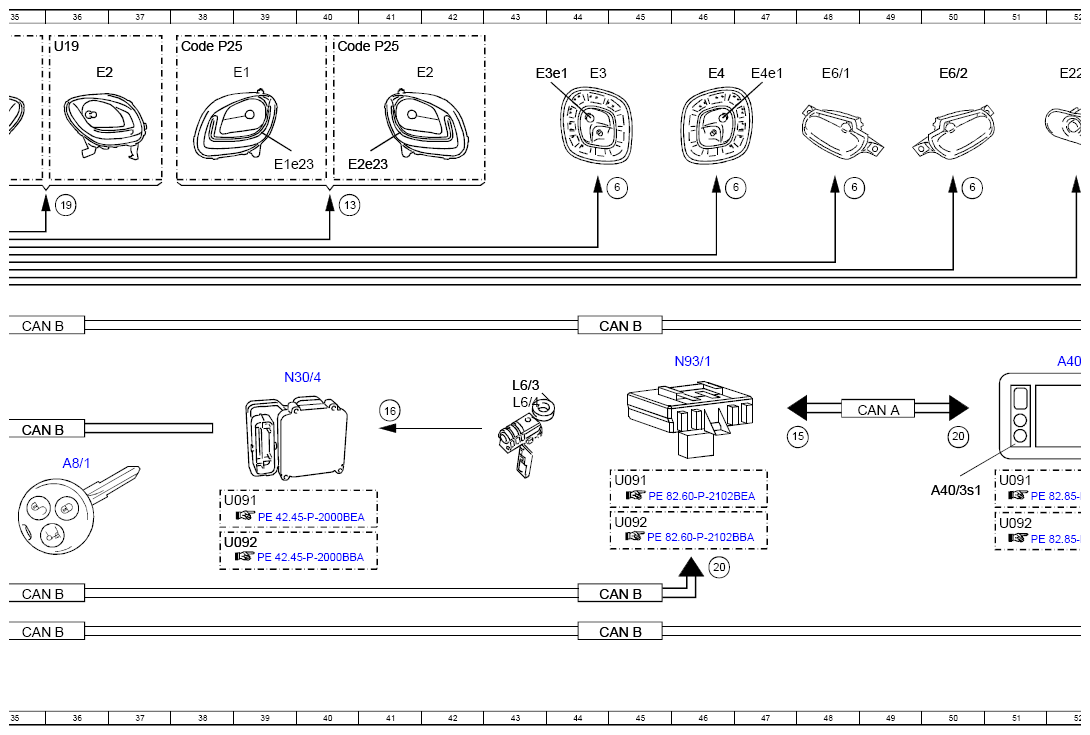

| E1 | Left front lamp unit | 34A |
| E1 | Left front lamp unit | 38A |
| E1e23 | Left front ambient light | 39C |
| E2 | Right front lamp unit | 36A |
| E2 | Right front lamp unit | 41A |
| E22/1 | Left additional turn signal lamp | 52A |
| E22/2 | Right additional turn signal lamp | 54A |
| E2e23 | Right front ambient light | 41C |
| E3 | Left rear lamp unit | 44A |
| E3e1 | Left rear turn signal lamp | 43A |
| E4 | Right rear lamp unit | 46A |
| E4e1 | Right rear turn signal lamp | 47A |
| E6/1 | Left turn signal lamp | 48A |
| E6/2 | Right turn signal lamp | 50A |
| L6/3 | Left rear axle rpm sensor | 43F |
| L6/4 | Right rear axle rpm sensor | 43G |
| M14/10 | Tank cap central locking actuator | 12J |
| M14/31 | Trunk lid/liftgate locking element | 18A |
| M14/4 | Charge socket lock | 61B |

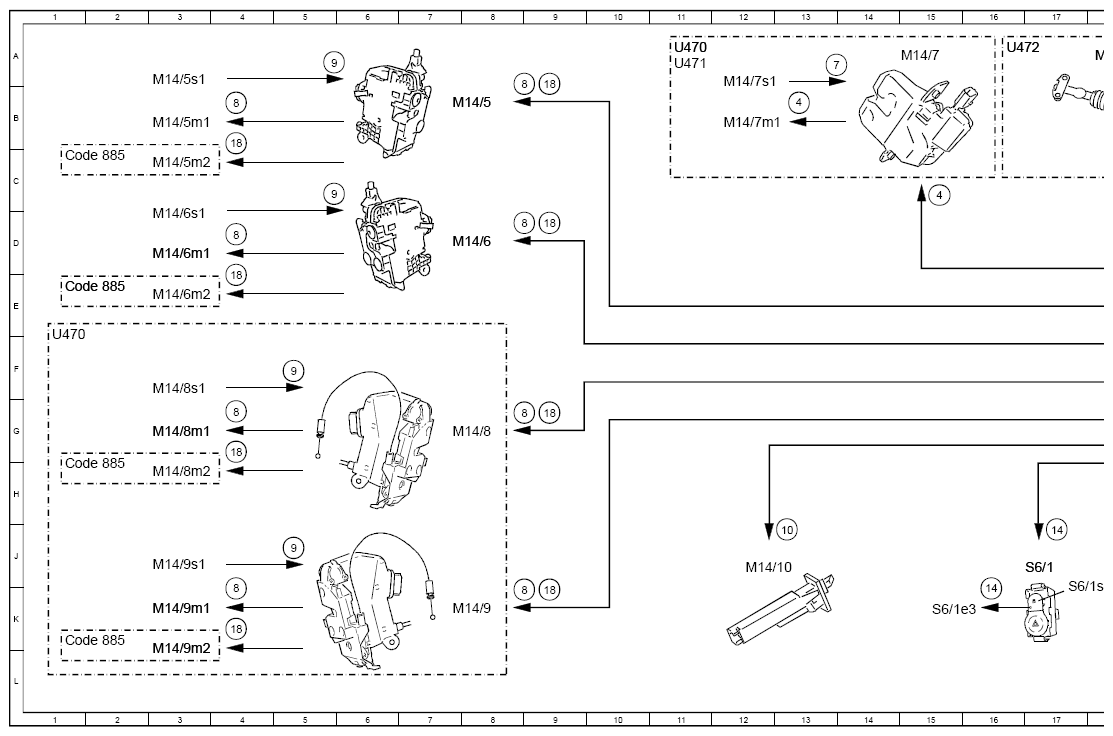

| M14/5 | Front passenger door central locking system actuator | 7B |
| M14/5m1 | Front passenger door central locking system actuator motor | 3B |
| M14/5m2 | Front passenger door additional door lock actuator motor | 3C |
| M14/5s1 | Front passenger door central locking system microswitch | 3A |
| M14/6 | Driver door central locking system actuator | 7D |
| M14/6m1 | Driver door central locking system actuator motor | 3D |
| M14/6m2 | Driver door additional door lock actuator motor | 3E |
| M14/6s1 | Driver door central locking system microswitch | 3D |
| M14/7 | Rear-end door central locking motor | 15A |
| M14/7m1 | Liftgate central locking actuator motor | 12B |
| M14/7s1 | Liftgate central locking system microswitch | 12A |
| M14/8 | Left rear central locking actuator | 7G |
| M14/8m1 | Left rear central locking actuator motor | 3G |
| M14/8m2 | Left rear additional door lock actuator motor | 3H |
| M14/8s1 | Left rear central locking microswitch | 3F |
| M14/9 | Right rear central locking actuator | 7K |
| M14/9m1 | Right rear central locking actuator motor | 3K |
| M14/9m2 | Right rear additional door lock actuator motor | 3L |
| M14/9s1 | Right rear central locking microswitch | 3J |

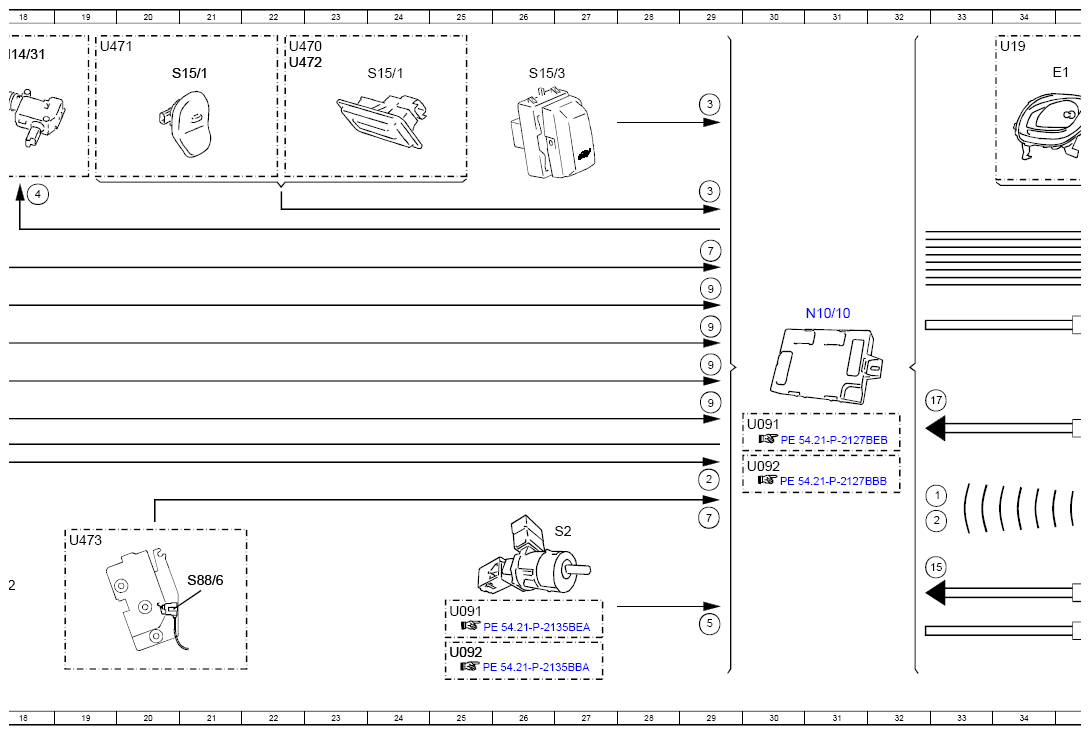

| N10/10 | Center SAM control unit | 31E |

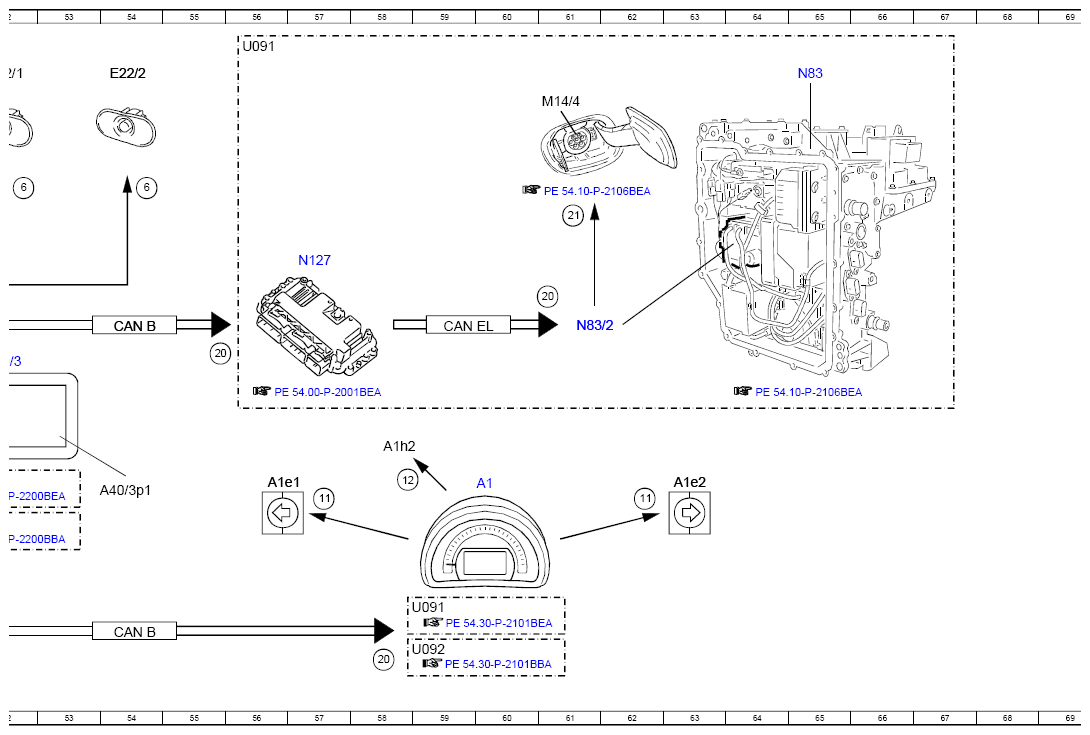

| N127 | Electric drive control unit | 57D |
| N30/4 | Electronic Stability Program control unit | 39F |
| N83 | High-voltage control unit box | 65A |
| N83/2 | Charge monitoring control unit | 61E |
| N93/1 | Audio gateway control unit | 46F |
| S15/1 | Trunk lid/liftgate release switch | 24A |
| S15/1 | Trunk lid/liftgate release switch | 21A |
| S15/3 | Driver trunk lid/liftgate control button | 26A |
| S2 | Ignition lock | 26J |
| S6/1 | Instrument panel switch group | 17J |
| S6/1e3 | Central locking indicator lamp | 15K |
| S6/1s2 | Inside door handle central locking switch | 17K |
| S88/6 | Trunk lid contact switch, right | 21J |
| U091 | Valid for model 453.091/391/491 | 30G |
| U091 | Valid for model 453.091/391/491 | 58K |
| U091 | Valid for model 453.091/391/491 | 38H |
| U091 | Valid for model 453.091/391/491 | 45H |
| U091 | Valid for model 453.091/391/491 | 51H |
| U091 | Valid for model 453.091/391/491 | 56A |
| U091 | Valid for model 453.091/391/491 | 25K |
| U092 | Except model 453.091/391/491 | 30H |
| U092 | Except model 453.091/391/491 | 58L |
| U092 | Except model 453.091/391/491 | 38J |
| U092 | Except model 453.091/391/491 | 45J |
| U092 | Except model 453.091/391/491 | 51J |
| U092 | Except model 453.091/391/491 | 25L |
| U19 | Valid for standard equipment | 34A |
| U19 | Valid for standard equipment | 36A |
| U470 | Valid for model 453.0 | 1F |
| U470 | Valid for model 453.0 | 11A |
| U470 | Valid for model 453.0 | 22A |
| U471 | Valid for model 453.3 | 11A |
| U471 | Valid for model 453.3 | 19A |
| U472 | Valid for model 453.4 | 16A |
| U472 | Valid for model 453.4 | 22A |
| U473 | Only valid for 453.3/4 | 19J |
