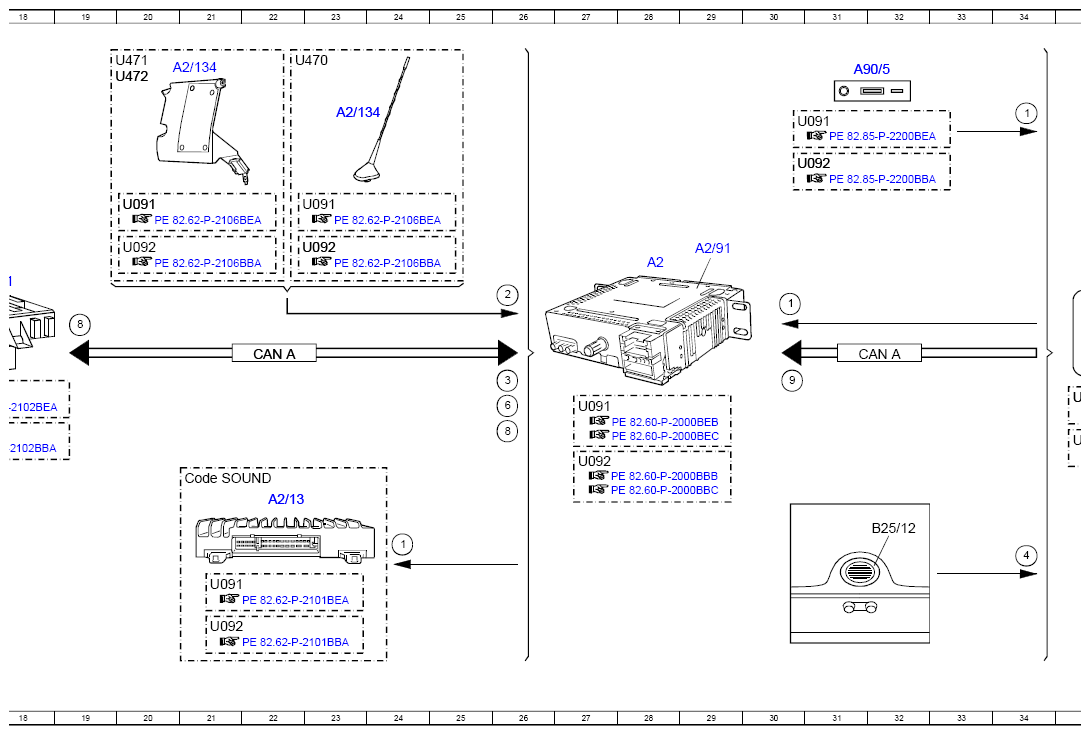

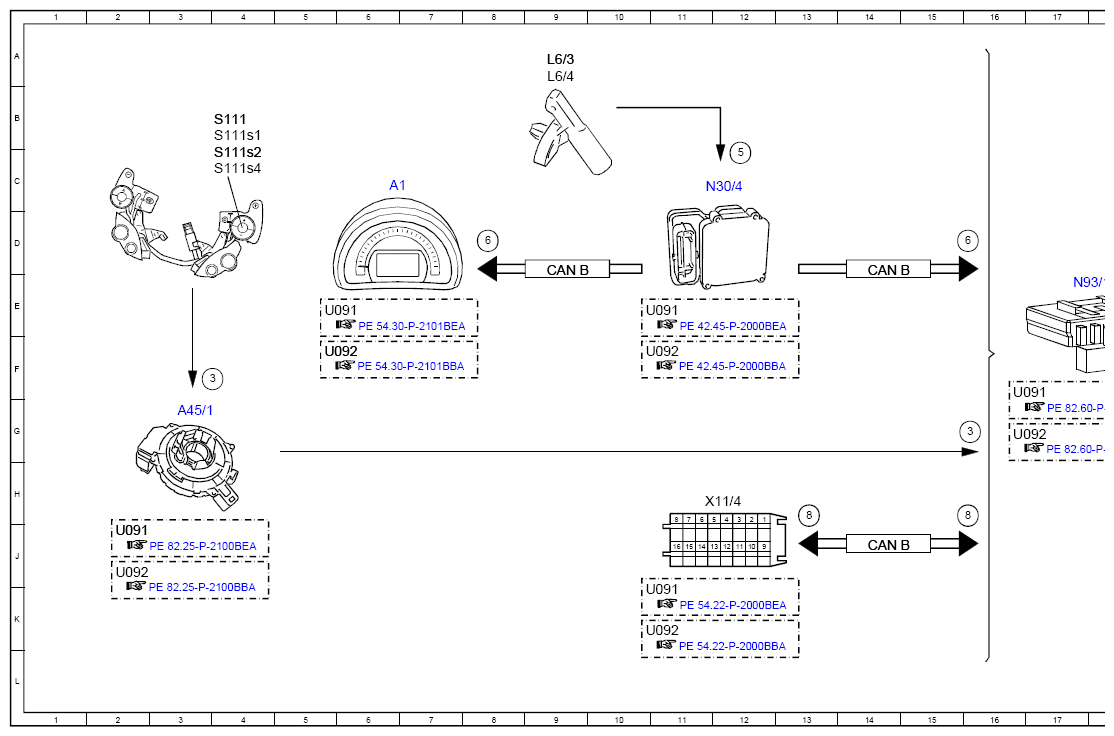

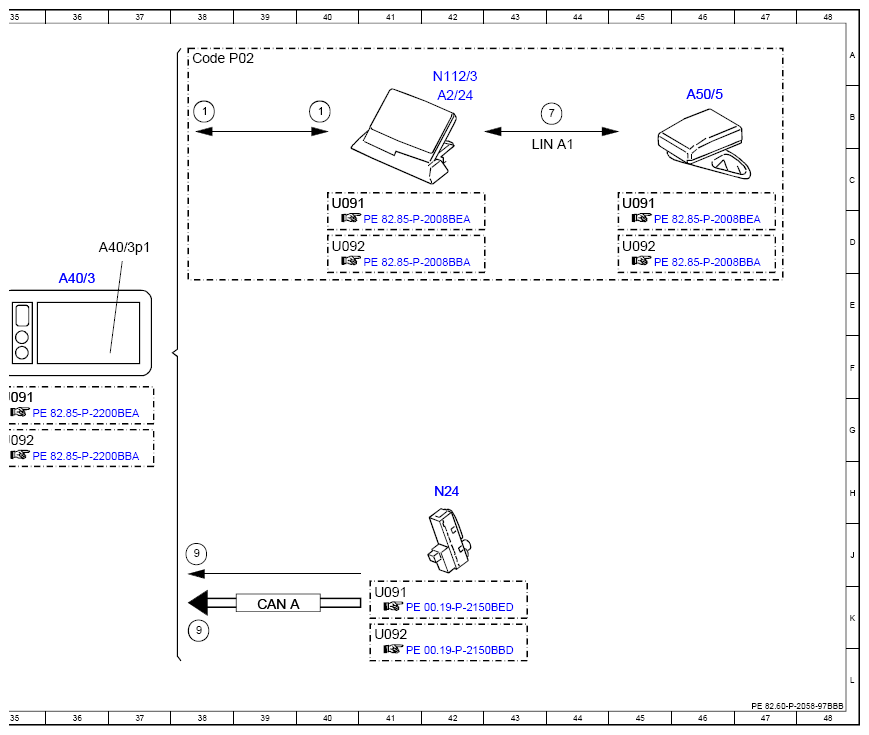

Electrical Function Diagram For Audio Mode, Function - PE82.60-P-2058-97BBB
MODEL 453.0/3/4 with CODE 535 (smart Media system) except CODE 537 (smart Audio system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 34B |
| 1 | Audio, signal | 30E |
| 1 | Audio, signal | 24J |
| 1 | Audio, signal | 38B |
| 1 | Audio, signal | 40B |
| 2 | FM, AM and DAB antenna, signal | 26E |
| 3 | Multifunction steering wheel button group, signal | 26F |
| 3 | Multifunction steering wheel button group, signal | 16G |
| 3 | Multifunction steering wheel button group, signal | 4F |
| 4 | Audio, signal | 34J |
| 5 | Wheel speed, signal | 12C |
| 6 | Vehicle speed, signal | 26F |
| 6 | Vehicle speed, signal | 16D |
| 6 | Vehicle speed, signal | 8D |
| 7 | Map data, signal | 44B |
| 8 | Diagnosis, communication | 16H |
| 8 | Diagnosis, communication | 13H |
| 8 | Diagnosis, communication | 19E |
| 8 | Diagnosis, communication | 26G |
| 9 | Operation, signal | 30F |
| 9 | Operation, signal | 38J |
| 9 | Operation, signal | 38K |
| A1 | Instrument cluster | 6C |
| A2 | Radio | 28D |
| A2/13 | Sound system amplifier control unit | 22H |
| A2/134 | FM, AM and DAB antenna | 20A |
| A2/134 | FM, AM and DAB antenna | 23B |
| A2/24 | GSM/UMTS antenna | 42B |
| A2/91 | Bluetooth® antenna | 29D |
| A40/3 | Smart radio multimedia navigator | 36E |
| A40/3p1 | Touchscreen | 37D |
| A45/1 | Steering wheel clock spring contact | 3G |
| A50/5 | Card reader | 46B |
| A90/5 | Multimedia connection unit | 31A |
| B25/12 | Hands-free system microphone | 32J |
| CAN A | Telematics CAN | 22F |
| CAN A | Telematics CAN | 39K |
| CAN A | Telematics CAN | 32F |
| CAN B | Interior CAN | 14J |
| CAN B | Interior CAN | 9E |
| CAN B | Interior CAN | 14E |
| Code P02 | car2go | 38A |
| Code SOUND | JBL sound system | 21H |
| L6/3 | Left rear axle rpm sensor | 9A |
| L6/4 | Right rear axle rpm sensor | 9A |
| LIN A1 | car2go-LIN | 43C |
| N112/3 | Windshield reading system control unit | 42A |
| N24 | Multimedia operating unit | 42H |
| N30/4 | Electronic Stability Program control unit | 12C |
| N93/1 | Audio gateway control unit | 17E |
| S111 | Right multifunction steering wheel button group | 4B |
| S111s1 | Volume (+) button | 4B |
| S111s2 | Volume (-) button | 4C |
| S111s4 | Voice control system ON button | 4C |
| U091 | Valid for model 453.091/391/491 | 2J |
| U091 | Valid for model 453.091/391/491 | 10K |
| U091 | Valid for model 453.091/391/491 | 16F |
| U091 | Valid for model 453.091/391/491 | 21K |
| U091 | Valid for model 453.091/391/491 | 5E |
| U091 | Valid for model 453.091/391/491 | 10E |
| U091 | Valid for model 453.091/391/491 | 20C |
| U091 | Valid for model 453.091/391/491 | 22C |
| U091 | Valid for model 453.091/391/491 | 27G |
| U091 | Valid for model 453.091/391/491 | 35G |
| U091 | Valid for model 453.091/391/491 | 41K |
| U091 | Valid for model 453.091/391/491 | 30B |
| U091 | Valid for model 453.091/391/491 | 40C |
| U091 | Valid for model 453.091/391/491 | 45C |
| U092 | Except model 453.091/391/491 | 2J |
| U092 | Except model 453.091/391/491 | 10K |
| U092 | Except model 453.091/391/491 | 21K |
| U092 | Except model 453.091/391/491 | 16G |
| U092 | Except model 453.091/391/491 | 5F |
| U092 | Except model 453.091/391/491 | 10F |
| U092 | Except model 453.091/391/491 | 20D |
| U092 | Except model 453.091/391/491 | 22D |
| U092 | Except model 453.091/391/491 | 27H |
| U092 | Except model 453.091/391/491 | 35G |
| U092 | Except model 453.091/391/491 | 41K |
| U092 | Except model 453.091/391/491 | 30C |
| U092 | Except model 453.091/391/491 | 40D |
| U092 | Except model 453.091/391/491 | 45D |
| U470 | Valid for model 453.0 | 22A |
| U471 | Valid for model 453.3 | 19A |
| U472 | Valid for model 453.4 | 19A |
| X11/4 | Diagnostic connector | 12H |
