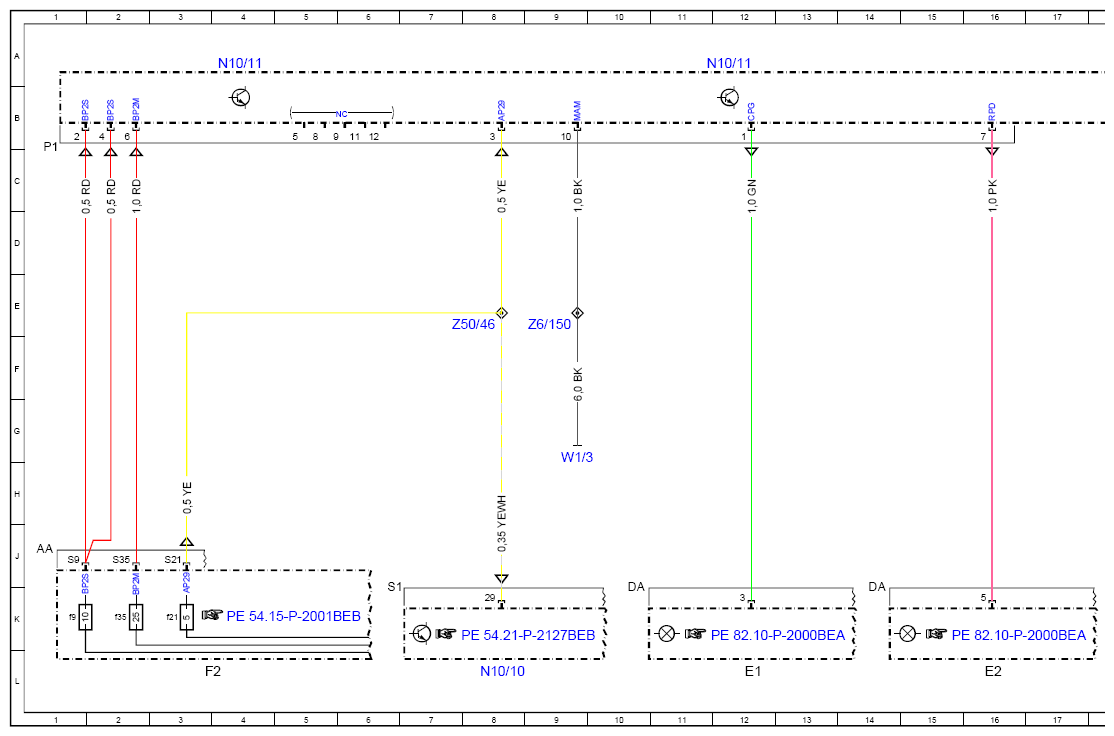

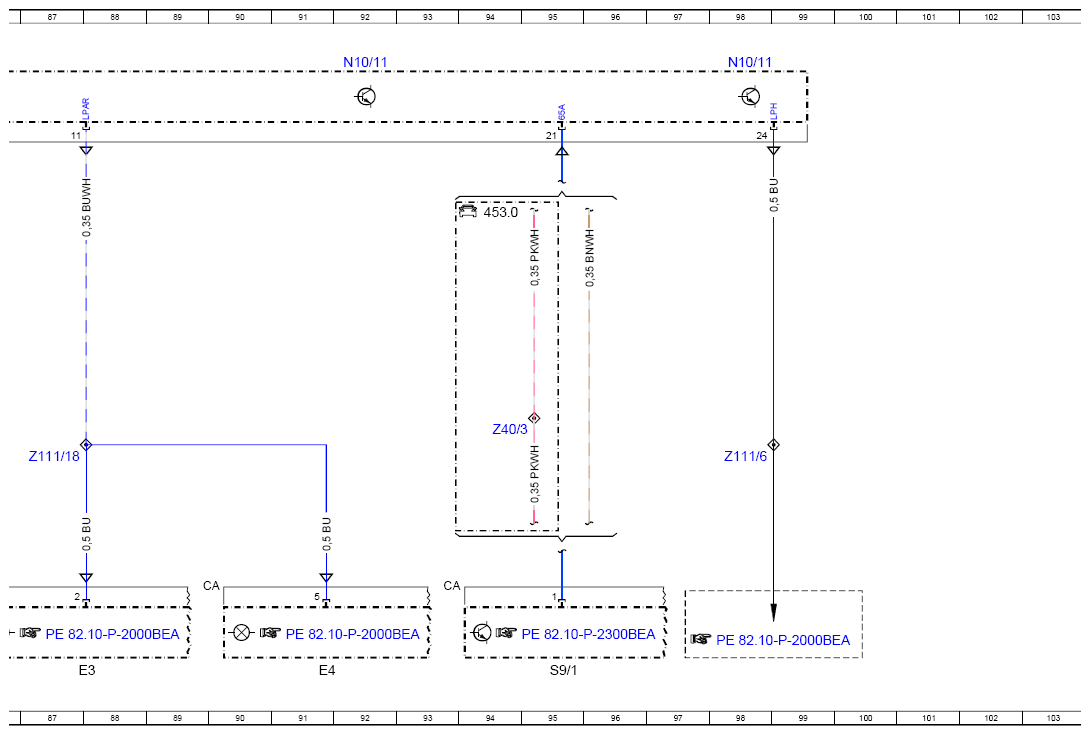

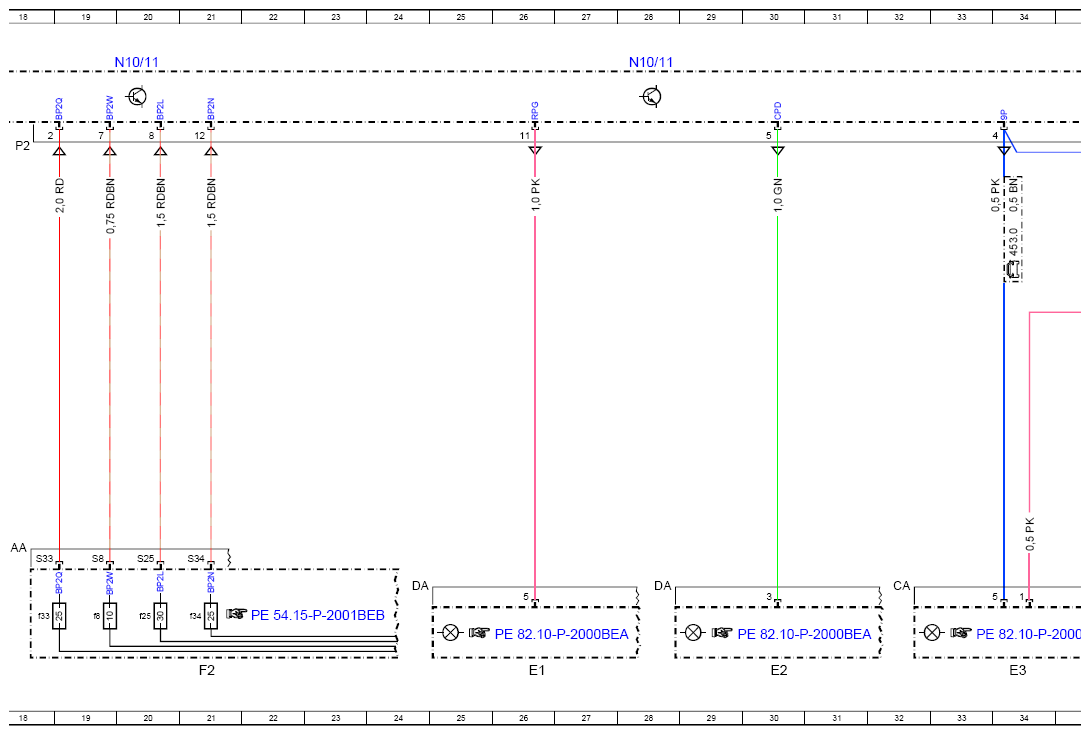

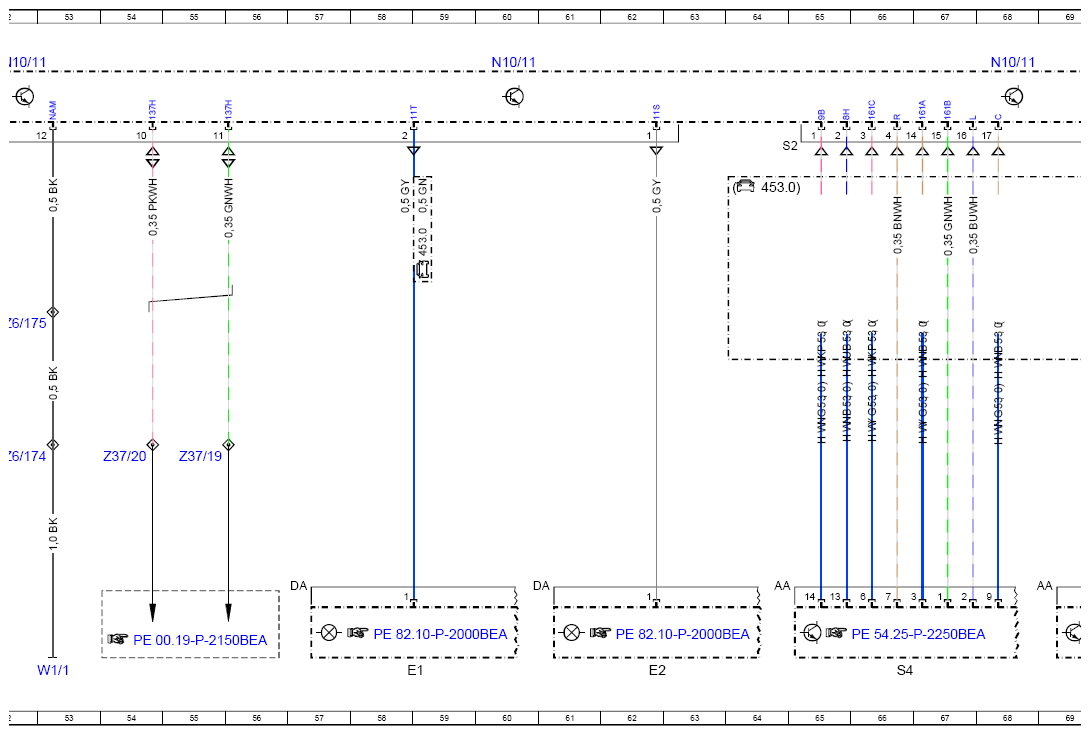

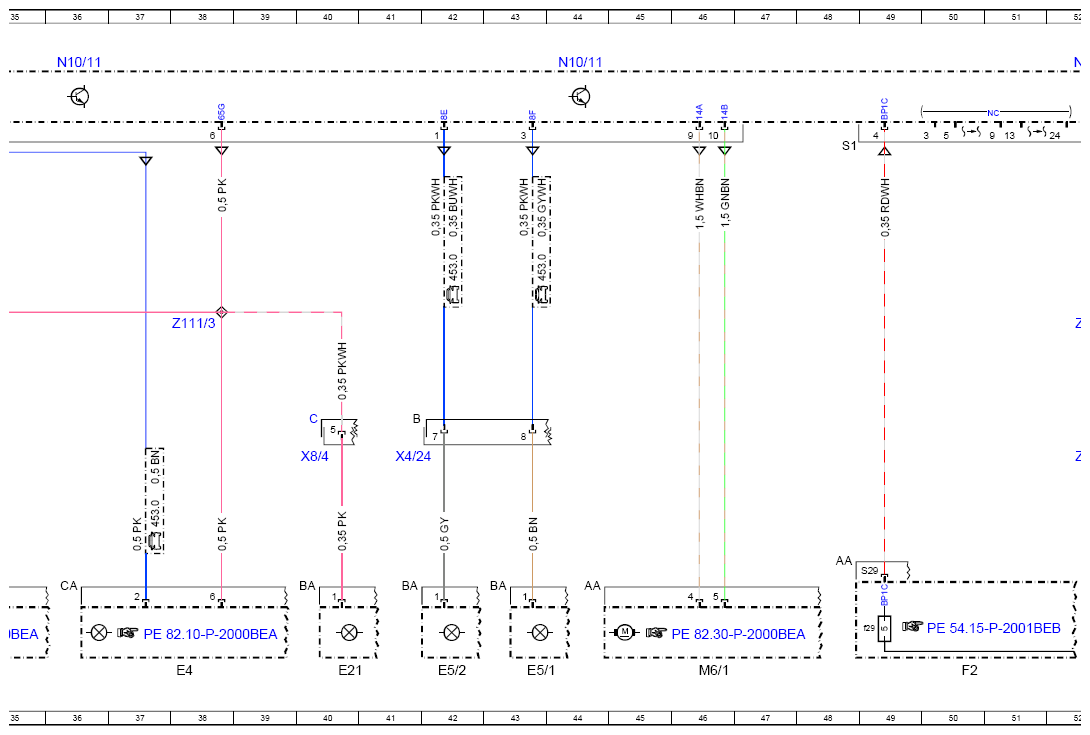

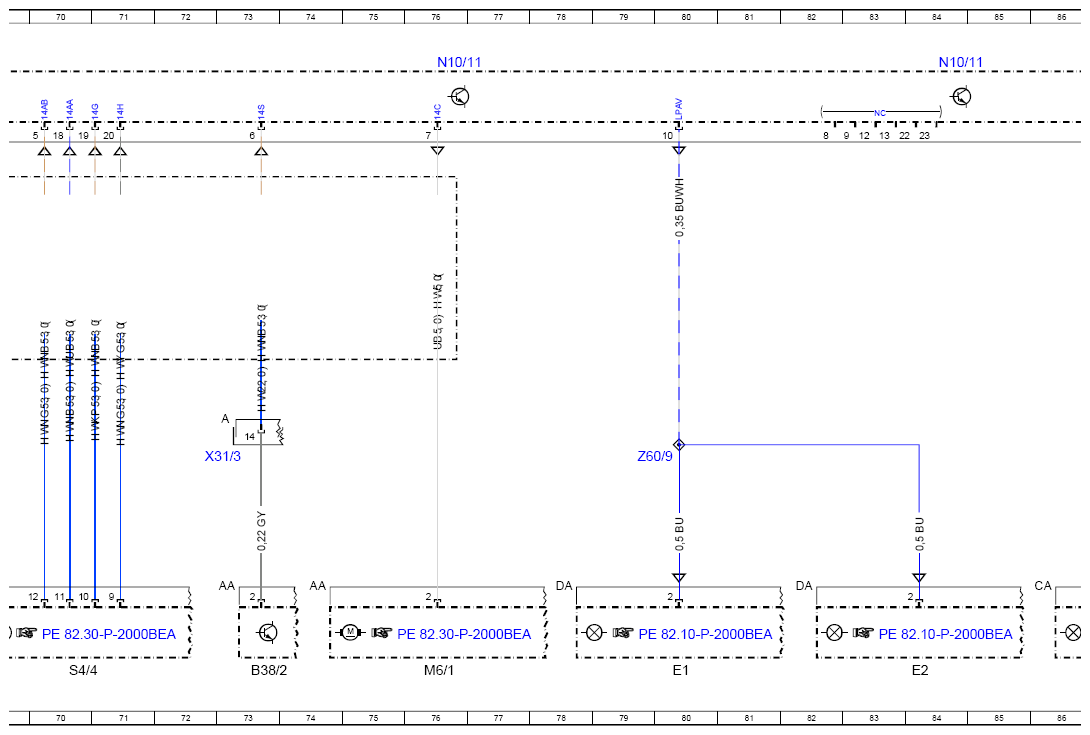

Wiring Diagram For Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-P-2127-97BEA
MODEL 453.091/391/491 up to model year 2020 N10/11
| Code: | Designation: | Position: |
|---|---|---|

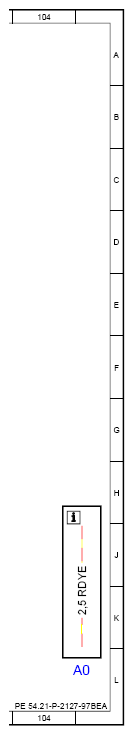

| A0 | Use of wiring diagrams | 105L |
| B38/2 | Rain/light sensor | 73L |
| E1 | Left front lamp unit | 12L |
| E1 | Left front lamp unit | 26L |
| E1 | Left front lamp unit | 58L |
| E1 | Left front lamp unit | 80L |
| E2 | Right front lamp unit | 16L |
| E2 | Right front lamp unit | 30L |
| E2 | Right front lamp unit | 62L |
| E2 | Right front lamp unit | 84L |
| E21 | Center stop lamp | 40L |
| E3 | Left rear lamp unit | 34L |
| E3 | Left rear lamp unit | 87L |
| E4 | Right rear lamp unit | 38L |
| E4 | Right rear lamp unit | 91L |
| E5/1 | Left fog lamp | 43L |
| E5/2 | Right fog lamp | 42L |
| F2 | Vehicle interior fuse and relay module | 3L |
| F2 | Vehicle interior fuse and relay module | 21L |
| F2 | Vehicle interior fuse and relay module | 50L |
| F2f21 | Fuse 21 | 3K |
| F2f25 | Fuse 25 | 20K |
| F2f29 | Fuse 29 | 49K |
| F2f33 | Fuse 33 | 18K |
| F2f34 | Fuse 34 | 21K |
| F2f35 | Fuse 35 | 2K |
| F2f8 | Fuse 8 | 19K |
| F2f9 | Fuse 9 | 1K |
| M6/1 | Wiper motor | 46L |
| M6/1 | Wiper motor | 76L |
| N10/10 | Center SAM control unit | 8L |
| N10/11 | Driver SAM control unit | 20A |
| N10/11 | Driver SAM control unit | 12A |
| N10/11 | Driver SAM control unit | 4A |
| N10/11 | Driver SAM control unit | 28A |
| N10/11 | Driver SAM control unit | 36A |
| N10/11 | Driver SAM control unit | 44A |
| N10/11 | Driver SAM control unit | 52A |
| N10/11 | Driver SAM control unit | 60A |
| N10/11 | Driver SAM control unit | 68A |
| N10/11 | Driver SAM control unit | 76A |
| N10/11 | Driver SAM control unit | 84A |
| N10/11 | Driver SAM control unit | 92A |
| N10/11 | Driver SAM control unit | 98A |
| S4 | Combination switch | 66L |
| S4/4 | Windshield wiper system switch | 70L |
| S9/1 | Stop lamp switch | 95L |
| W1/1 | Cockpit frame ground point | 53L |
| W1/3 | Left cockpit ground point | 9H |
| X31/3 | Dome lamp electrical connector | 73H |
| X4/24 | Vehicle interior/daytime running lights electrical connector | 41H |
| X8/4 | Trunk lid electrical connector | 40H |
| Z111/18 | Rear standing lights connector sleeve | 87G |
| Z111/3 | Brake light actuation connector sleeve | 38E |
| Z111/6 | Circuit 58 connector sleeve | 98G |
| Z37/19 | CAN bus (low) connector sleeve | 55G |
| Z37/20 | CAN databus (high) connector sleeve | 54G |
| Z40/3 | Stop lamp connector sleeve | 94G |
| Z50/46 | Circuit 15 (fused) connector sleeve | 8E |
| Z6/150 | Ground connection connector sleeve | 9E |
| Z6/174 | Ground connection connector sleeve | 52G |
| Z6/175 | Ground connection connector sleeve | 52E |
| Z60/9 | Daytime running lamp connector sleeve (circuit 58) | 79G |
