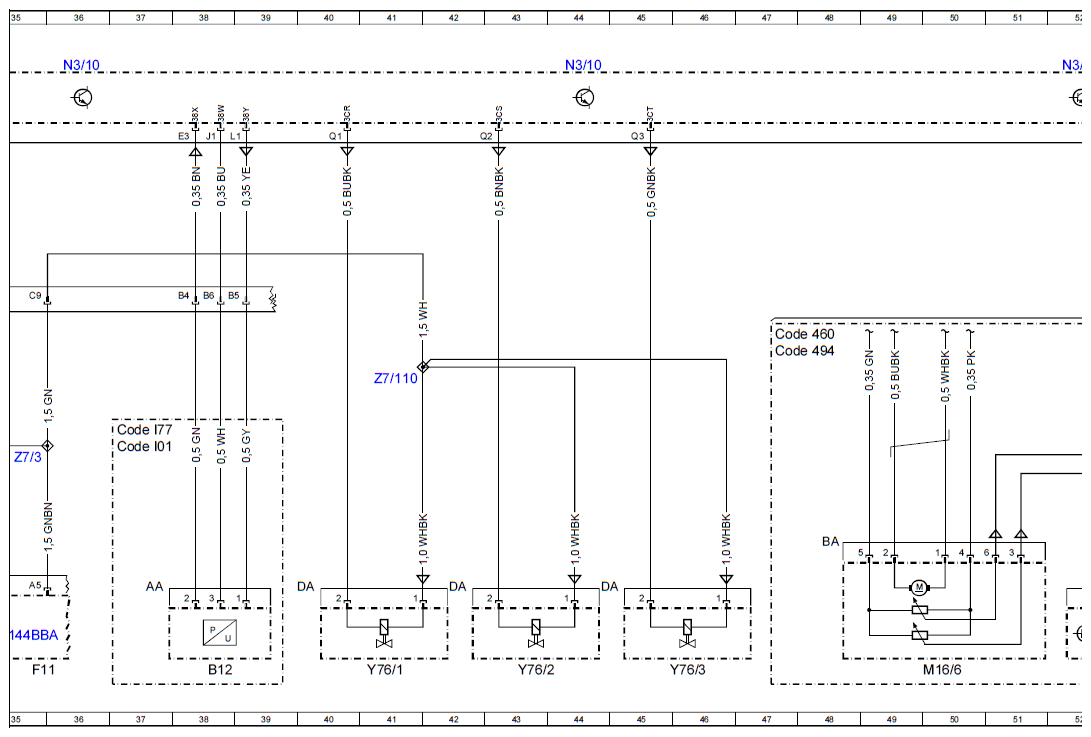

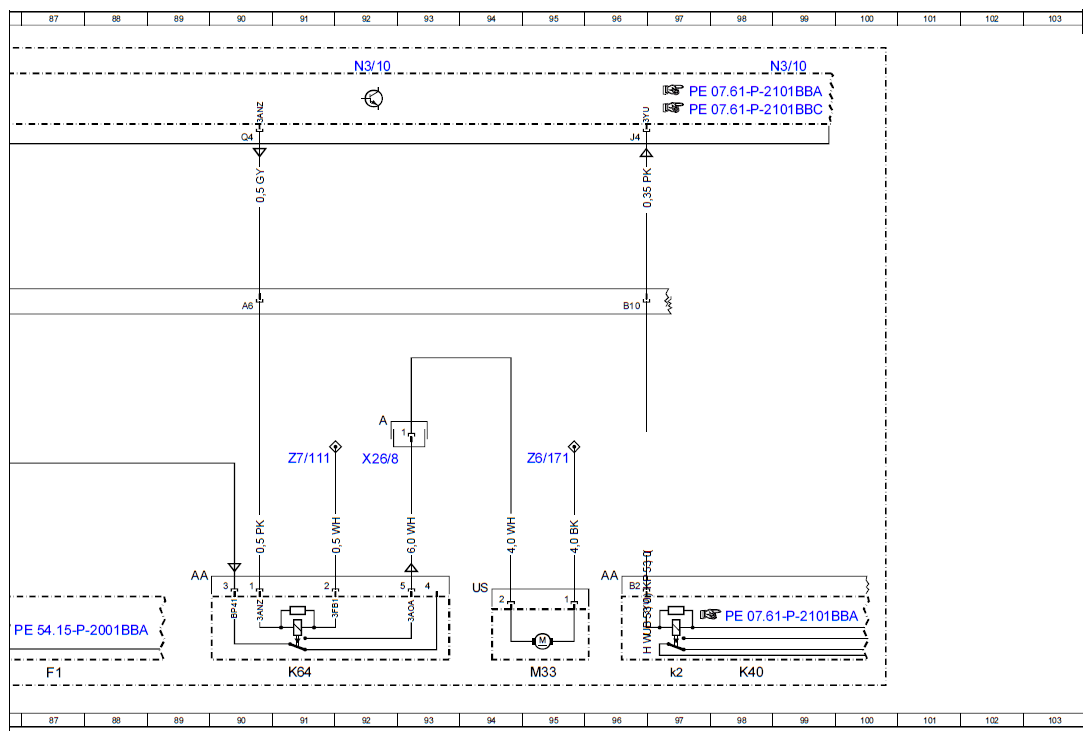

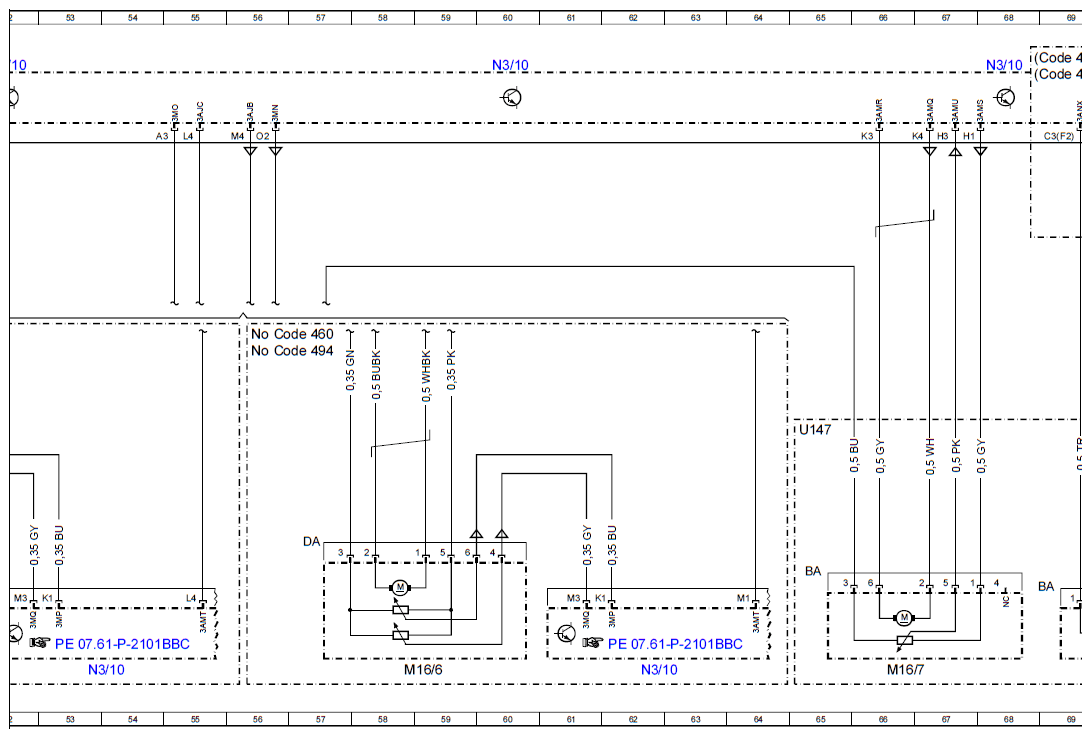

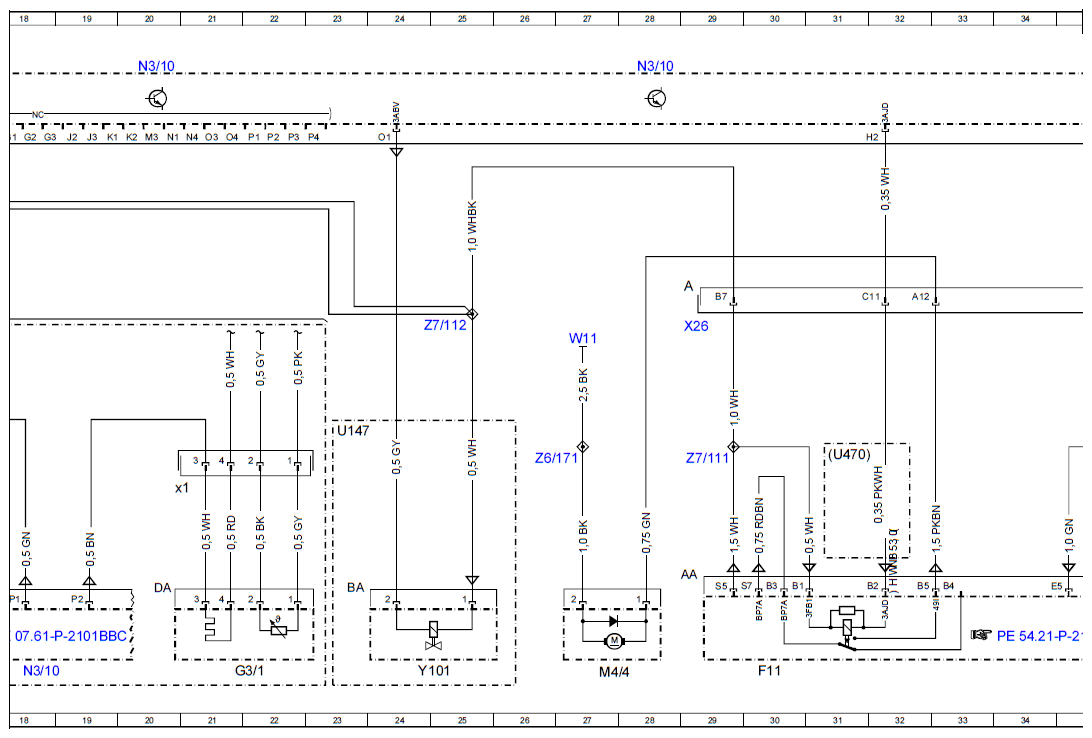

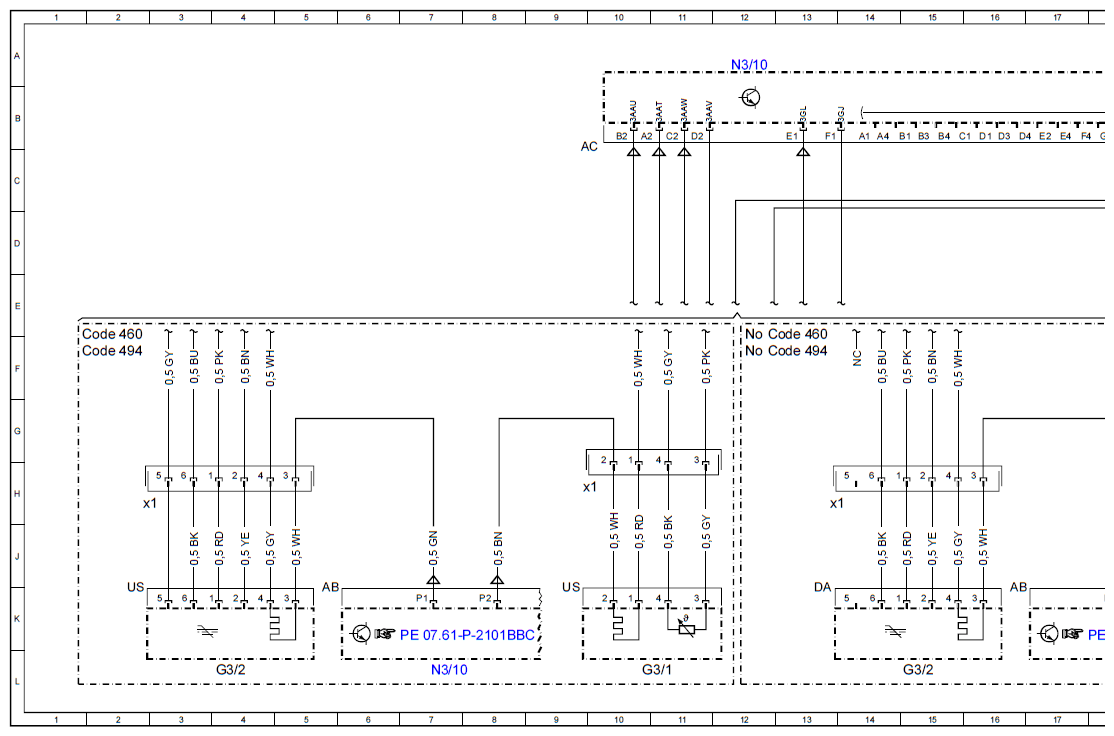

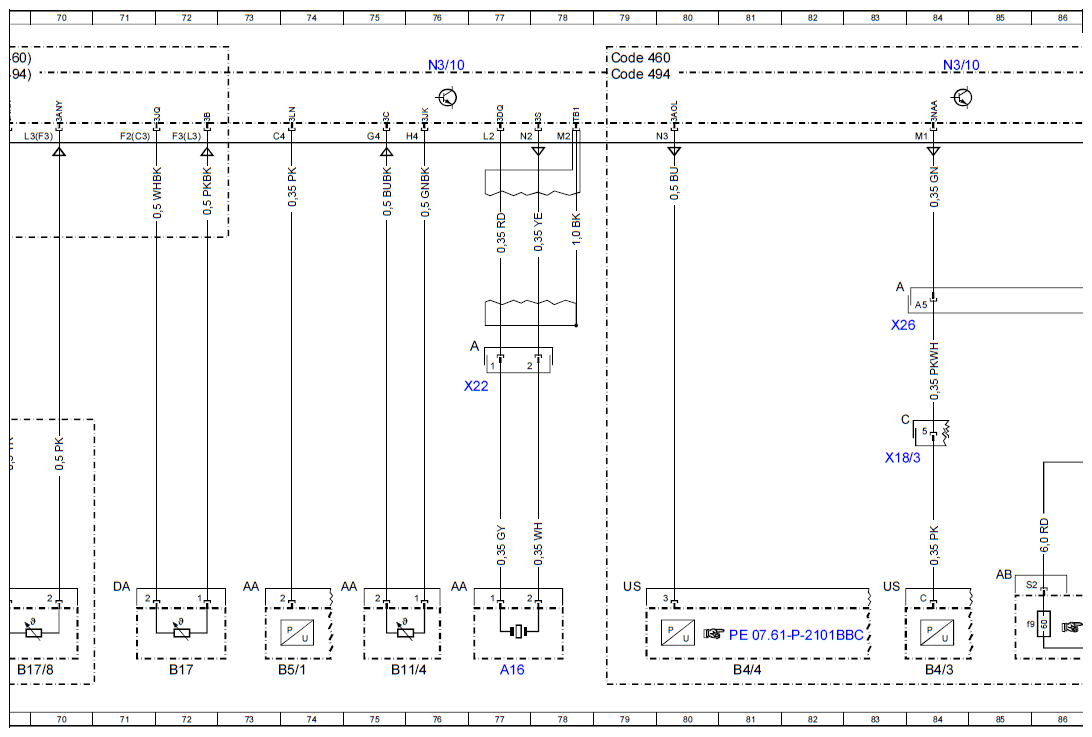

Wiring Diagram For ME-SFI (ME) Gasoline Injection And Ignition System Control Unit - PE07.61-P-2101-97BBB
ENGINE 281 in MODEL 453.0/3/4 up to model year 2020 Connector AC
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 105L |
| A16 | Knock sensor | 77L |
| B11/4 | Coolant temperature sensor | 75L |
| B12 | Refrigerant pressure sensor | 38L |
| B17 | Intake air temperature sensor | 72L |
| B17/8 | Charge air temperature sensor | 69L |
| B4/3 | Fuel tank pressure sensor | 84L |
| B4/4 | Wide-open throttle purging pressure sensor | 81L |
| B5/1 | Boost pressure sensor | 74L |
| Code 460 | Canada version | 1F |
| Code 460 | Canada version | 12F |
| Code 460 | Canada version | 47F |
| Code 460 | Canada version | 56F |
| Code 460 | Canada version | 68A |
| Code 460 | Canada version | 79A |
| Code 494 | USA version | 1F |
| Code 494 | USA version | 12F |
| Code 494 | USA version | 47F |
| Code 494 | USA version | 56F |
| Code 494 | USA version | 68A |
| Code 494 | USA version | 79A |
| Code I01 | Air conditioning | 37G |
| Code I77 | Manual air conditioning | 37G |
| F1 | Power supply fuse and relay module | 87L |
| F11 | Combustion engine fuse and relay module | 35L |
| F11 | Combustion engine fuse and relay module | 30L |
| F1f9 | Fuse 9 | 85K |
| G3/1 | Oxygen sensor downstream of catalytic converter | 10L |
| G3/1 | Oxygen sensor downstream of catalytic converter | 21L |
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | 10H |
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | 21H |
| G3/2 | Oxygen sensor upstream of catalytic converter | 4L |
| G3/2 | Oxygen sensor upstream of catalytic converter | 15L |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | 2H |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | 13H |
| K40 | Combustion engine relay module | 98L |
| K40k2 | Vacuum pump relay | 97L |
| K64 | Secondary air injection pump relay | 91L |
| M16/6 | Throttle valve actuator | 50L |
| M16/6 | Throttle valve actuator | 59L |
| M16/7 | Boost pressure control flap actuator | 66L |
| M33 | Secondary air injection pump | 95L |
| M4/4 | Fan | 27L |
| N3/10 | ME-SFI [ME] control unit | 7L |
| N3/10 | ME-SFI [ME] control unit | 18L |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 53L |
| N3/10 | ME-SFI [ME] control unit | 62L |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 84A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 99A |
| U147 | Valid for engine 281, 65 kW | 23G |
| U147 | Valid for engine 281, 65 kW | 65G |
| U470 | Valid for model 453.0 | 31G |
| W11 | Combustion engine ground point | 27F |
| X18/3 | Vehicle interior/fuel tank electrical connector | 83H |
| X22 | Engine compartment and combustion engine electrical connector | 77F |
| X26 | Vehicle interior/engine wiring harness electrical connector | 29E |
| X26 | Vehicle interior/engine wiring harness electrical connector | 83E |
| X26/8 | Instrument panel/engine compartment electrical connector | 92H |
| Y101 | Divert air switchover valve | 24L |
| Y76/1 | Cylinder 1 fuel injector | 41L |
| Y76/2 | Cylinder 2 fuel injector | 43L |
| Y76/3 | Cylinder 3 fuel injector | 46L |
| Z6/171 | Ground connection connector sleeve | 26G |
| Z6/171 | Ground connection connector sleeve | 95G |
| Z7/110 | Circuit 87 connector sleeve | 41F |
| Z7/111 | Circuit 87 connector sleeve | 29G |
| Z7/111 | Circuit 87 connector sleeve | 91G |
| Z7/112 | Circuit 87 connector sleeve | 25E |
| Z7/3 | Circuit 87 connector sleeve, injection valve 1 to 3 | 35G |
