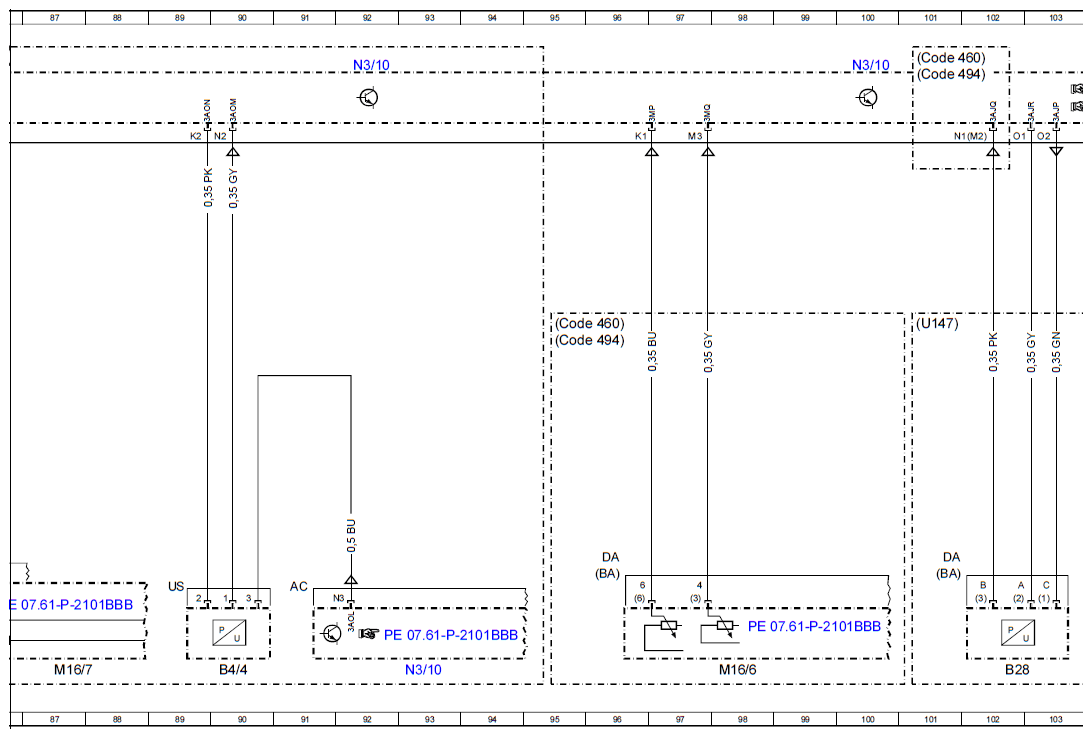

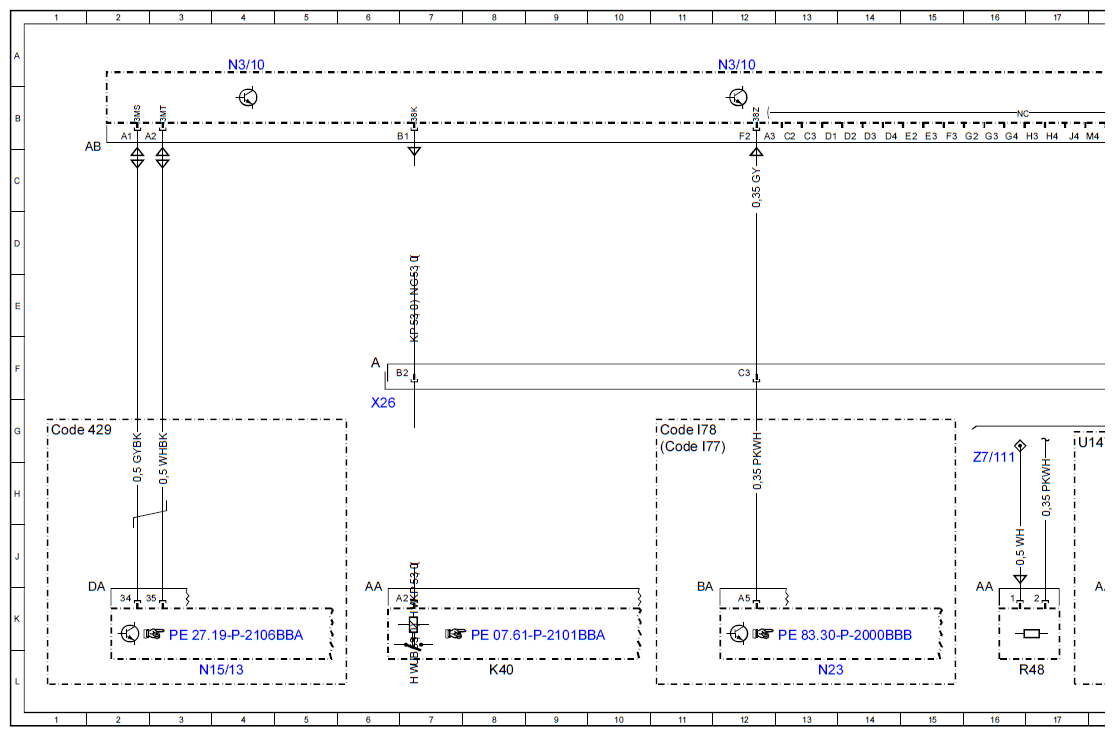

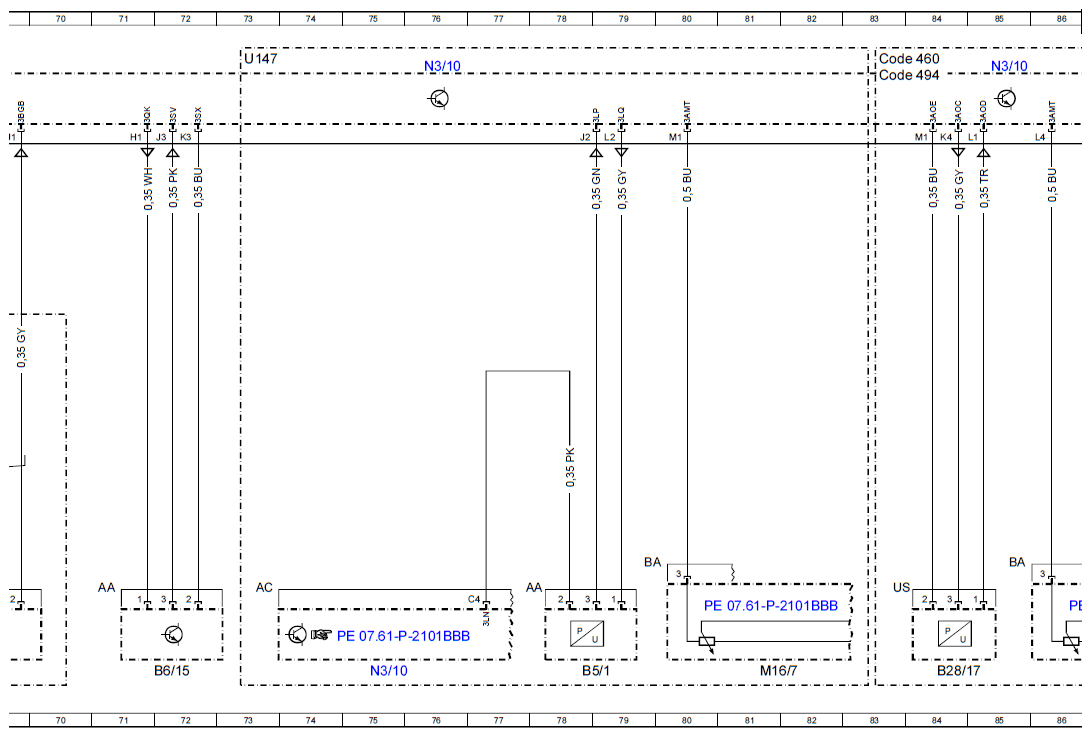

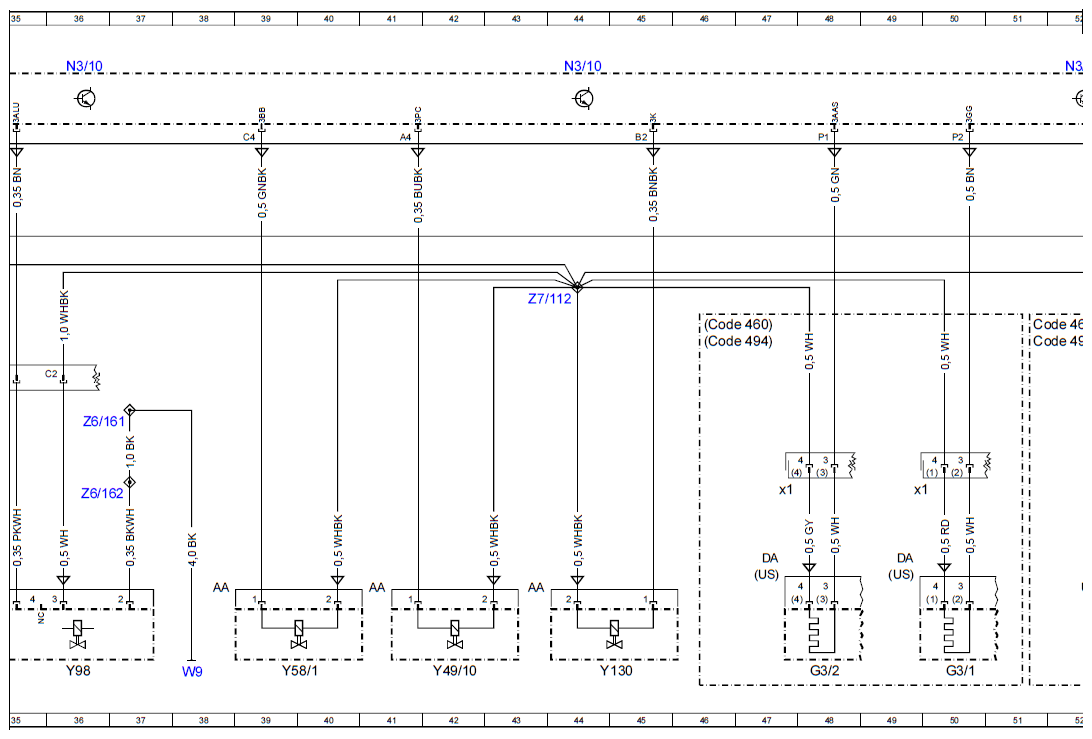

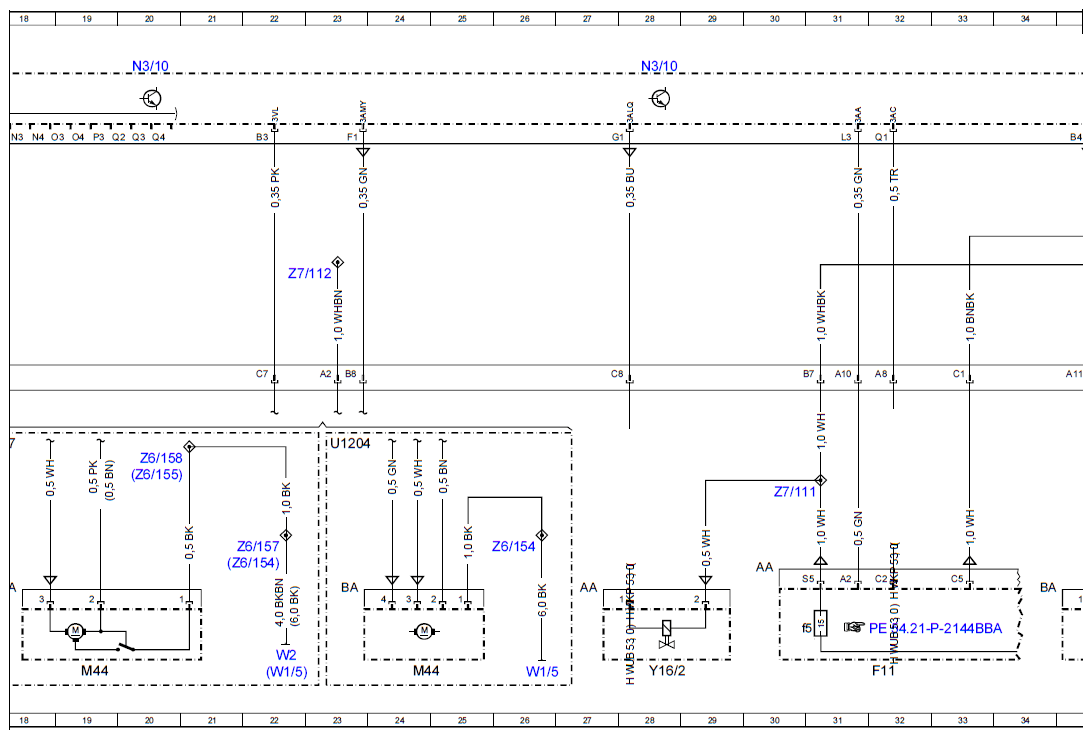

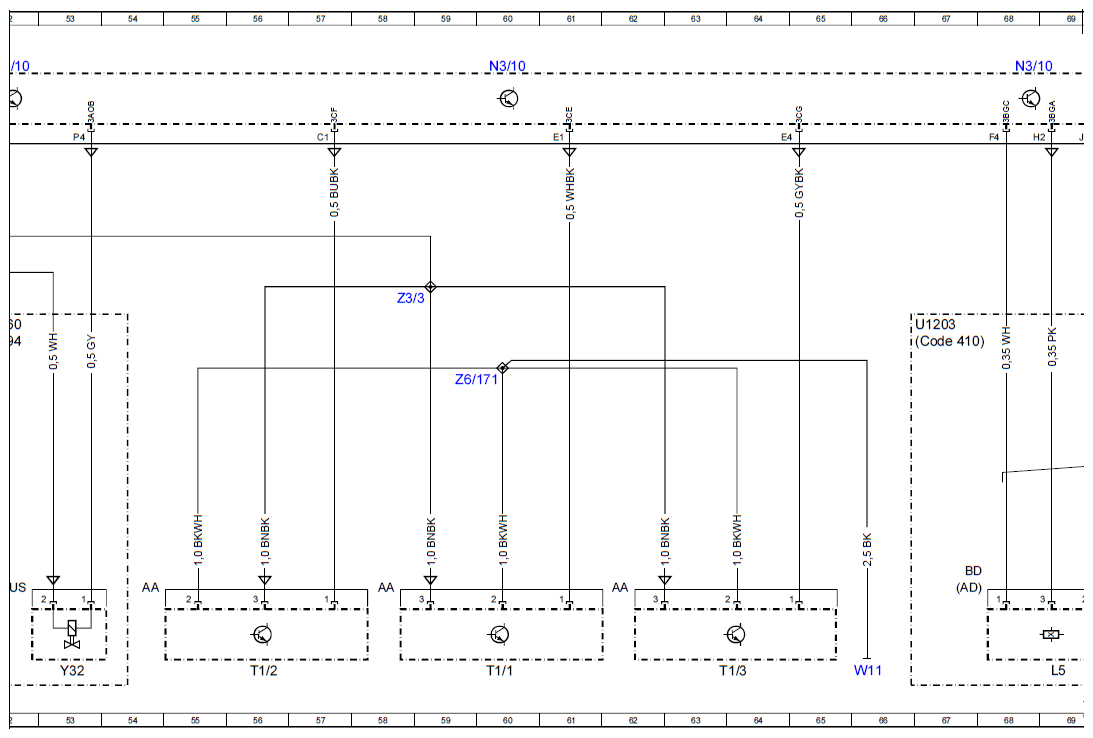

Wiring Diagram For ME-SFI (ME) Gasoline Injection And Ignition System Control Unit - PE07.61-P-2101-97BBC
ENGINE 281 in MODEL 453.0/3/4 up to model year 2020 Connector AB
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |
| B28 | Pressure sensor (intake manifold pressure) | 102L |
| B28/17 | Secondary air injection pump pressure sensor | 84L |
| B4/4 | Wide-open throttle purging pressure sensor | 90L |
| B5/1 | Boost pressure sensor | 78L |
| B6/15 | Intake camshaft Hall sensor | 72L |
| Code 410 | 5-speed manual transmission | 66F |
| Code 429 | twinamic | 1G |
| Code 460 | Canada version | 46E |
| Code 460 | Canada version | 51E |
| Code 460 | Canada version | 83A |
| Code 460 | Canada version | 95E |
| Code 460 | Canada version | 101A |
| Code 494 | USA version | 46F |
| Code 494 | USA version | 51F |
| Code 494 | USA version | 83A |
| Code 494 | USA version | 95F |
| Code 494 | USA version | 101A |
| Code I77 | Manual air conditioning | 11G |
| Code I78 | Heating system | 11G |
| F11 | Combustion engine fuse and relay module | 32L |
| F11f5 | Fuse 5 | 30K |
| G3/1 | Oxygen sensor downstream of catalytic converter | 50L |
| G3/1x1 | Electrical connector for oxygen sensor downstream of catalytic converter | 49H |
| G3/2 | Oxygen sensor upstream of catalytic converter | 48L |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | 47H |
| K40 | Combustion engine relay module | 8L |
| L5 | Crankshaft position sensor | 69L |
| M16/6 | Throttle valve actuator | 98L |
| M16/7 | Boost pressure control flap actuator | 81L |
| M16/7 | Boost pressure control flap actuator | 87L |
| M44 | Charge air cooler circulation pump | 19L |
| M44 | Charge air cooler circulation pump | 24L |
| N15/13 | Double clutch transmission control unit | 3L |
| N23 | Climate control control and operating unit | 13L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 93L |
| N3/10 | ME-SFI [ME] control unit | 75L |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 85A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 100A |
| N3/10 | ME-SFI [ME] control unit | 105A |
| R48 | Coolant thermostat heating element | 17L |
| T1/1 | Cylinder 1 ignition coil | 60L |
| T1/2 | Cylinder 2 ignition coil | 56L |
| T1/3 | Cylinder 3 ignition coil | 63L |
| U1203 | Not valid for code 410 Manual 5-speed transmission | 66E |
| U1204 | Valid for gasoline engine 281, 80 kW with equipment "BRABUS tailor made" | 23G |
| U147 | Valid for engine 281, 65 kW | 17G |
| U147 | Valid for engine 281, 65 kW | 73A |
| U147 | Valid for engine 281, 65 kW | 101E |
| W1/5 | Right cockpit ground point | 26L |
| W1/5 | Right cockpit ground point | 22L |
| W11 | Combustion engine ground point | 66L |
| W2 | Right front ground point | 22L |
| W9 | Left front ground point (at lamp unit) | 38L |
| X26 | Vehicle interior/engine wiring harness electrical connector | 6G |
| Y130 | Engine oil pump valve | 44L |
| Y16/2 | Heating system shutoff valve | 28L |
| Y32 | Secondary air injection pump switchover valve | 53L |
| Y49/10 | Variable camshaft adjustment valve | 42L |
| Y58/1 | Purge control valve | 39L |
| Y98 | Combustion engine preheating air flap | 36L |
| Z3/3 | Circuit 15 connector sleeve, ignition coil 1 to 3 | 58E |
| Z6/154 | Ground connection connector sleeve | 22J |
| Z6/154 | Ground connection connector sleeve | 26J |
| Z6/155 | Ground connection connector sleeve | 20H |
| Z6/157 | Ground connection connector sleeve | 22J |
| Z6/158 | Ground connection connector sleeve | 20G |
| Z6/161 | Ground connection connector sleeve | 36G |
| Z6/162 | Ground connection connector sleeve | 36H |
| Z6/171 | Ground connection connector sleeve | 59F |
| Z7/111 | Circuit 87 connector sleeve | 16G |
| Z7/111 | Circuit 87 connector sleeve | 30H |
| Z7/112 | Circuit 87 connector sleeve | 23E |
| Z7/112 | Circuit 87 connector sleeve | 44E |
