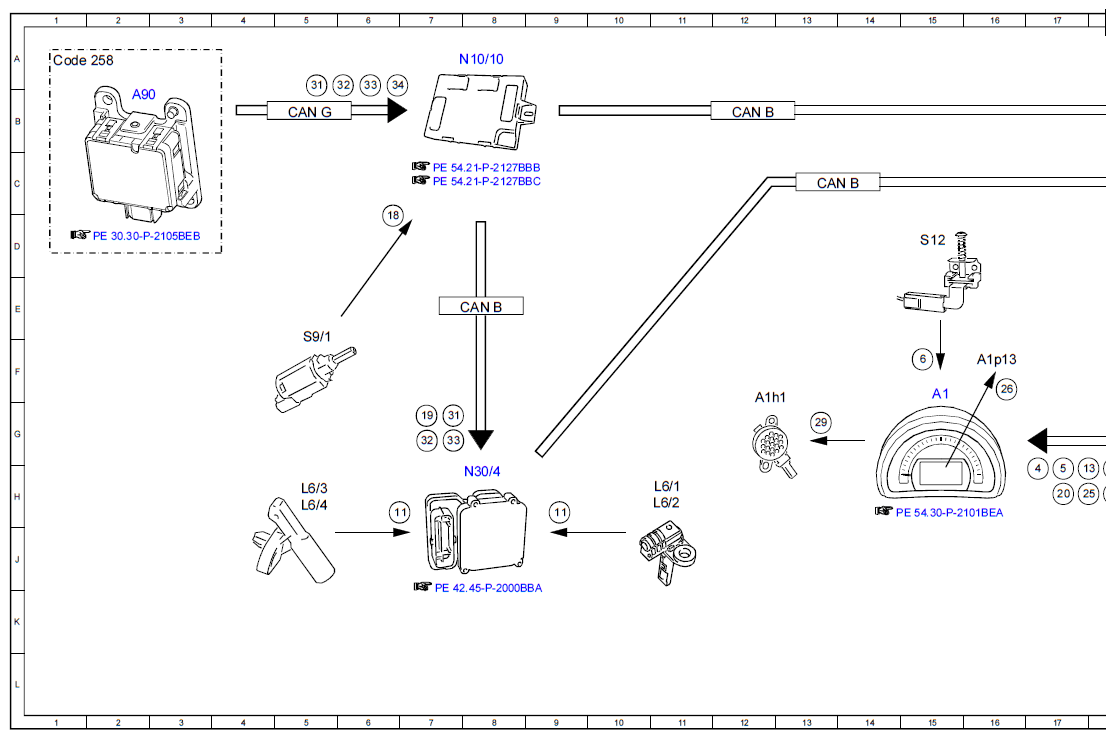

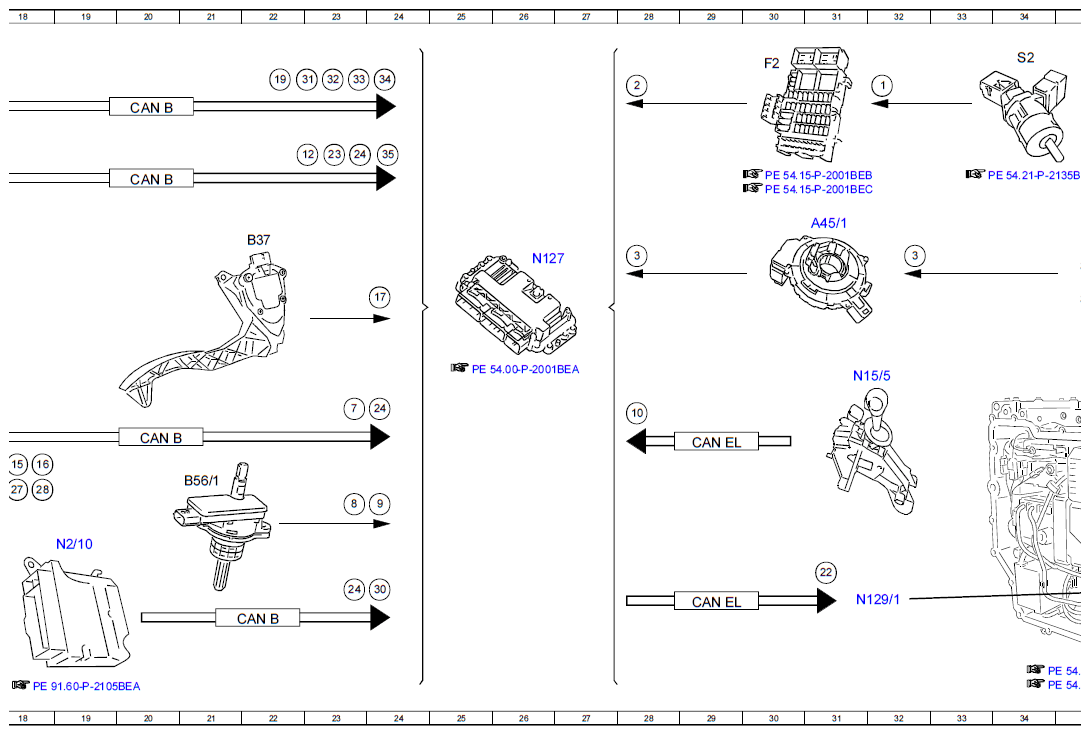

Electrical Function Schematic For Cruise Control (CC) - PE30.30-P-2051-97BBE
MODEL 453.091/391/491
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, signal | 32B |
| 10 | Gear range, status | 28G |
| 11 | Wheel speed, signal | 9H |
| 11 | Wheel speed, signal | 7H |
| 12 | Vehicle speed, signal | 23C |
| 13 | Drivetrain operational, signal | 17H |
| 15 | Set maximum speed, status | 18H |
| 16 | Speed setting, status | 18H |
| 17 | Accelerator pedal, status | 24E |
| 18 | Brake light switch, status | 6D |
| 19 | Brake pedal, status | 22B |
| 19 | Brake pedal, status | 7G |
| 2 | Terminal 15g, signal | 28B |
| 20 | Maximum speed indicator, request | 17H |
| 22 | Torque adjustment, signal | 31J |
| 23 | ESP/ASR control in progress, status | 23C |
| 24 | Deactivate cruise control, request | 24C |
| 24 | Deactivate cruise control, request | 24G |
| 24 | Deactivate cruise control, request | 23K |
| 25 | Instrument cluster message, request | 17H |
| 26 | Multifunction display, actuation | 16F |
| 27 | Set speed exceeded, status | 18H |
| 28 | Warning tone, request | 18H |
| 29 | Warning buzzer, actuation | 13G |
| 3 | Cruise control/variable speed limiter switch group, signal | 28D |
| 3 | Cruise control/variable speed limiter switch group, signal | 32D |
| 30 | Crash, signal | 24K |
| 31 | Active Brake Assist, status | 23B |
| 31 | Active Brake Assist, status | 5B |
| 31 | Active Brake Assist, status | 7G |
| 32 | Object information, data package | 23B |
| 32 | Object information, data package | 7G |
| 32 | Object information, data package | 6B |
| 33 | Static or dynamic object, status | 33B |
| 33 | Static or dynamic object, status | 6B |
| 33 | Static or dynamic object, status | 7G |
| 34 | Active brake intervention, request | 24B |
| 34 | Active brake intervention, request | 7B |
| 35 | Engine torque, reduce request | 24C |
| 4 | Cruise control, status | 17H |
| 5 | Variable speed limiter, status | 17H |
| 6 | Parking brake indicator switch, signal | 15F |
| 7 | Parking brake indicator switch, status | 23G |
| 8 | Reverse gear engaged, signal | 23H |
| 9 | Gear range "D" engaged, signal | 24H |
| A1 | Instrument cluster | 15F |
| A1h1 | Warning buzzer | 12F |
| A1p13 | Multifunction display | 16F |
| A45/1 | Steering wheel clock spring contact | 31D |
| A90 | Controller unit for distance warning function with active brake intervention | 2B |
| B37 | Accelerator pedal sensor | 22D |
| B56/1 | Transmission mode recognition sensor | 21H |
| CAN B | Interior CAN | 22K |
| CAN B | Interior CAN | 20G |
| CAN B | Interior CAN | 8E |
| CAN B | Interior CAN | 12B |
| CAN B | Interior CAN | 20B |
| CAN B | Interior CAN | 20C |
| CAN B | Interior CAN | 13C |
| CAN EL | Electric drive system CAN | 29K |
| CAN EL | Electric drive system CAN | 29G |
| CAN G | Front end CAN | 5B |
| Code 258 | Active Brake Assist | 1A |
| F2 | Vehicle interior fuse and relay module | 30A |
| L6/1 | Left front axle rpm sensor | 11H |
| L6/2 | Right front axle rpm sensor | 11H |
| L6/3 | Left rear axle rpm sensor | 5H |
| L6/4 | Right rear axle rpm sensor | 5H |
| N10/10 | Center SAM control unit | 8A |
| N127 | Electric drive control unit | 26D |
| N129/1 | Power electronics control unit | 31K |
| N15/5 | Electronic selector lever module control unit | 31F |
| N2/10 | Supplemental restraint system control unit | 19J |
| N30/4 | Electronic Stability Program control unit | 8H |
| N83 | High-voltage control unit box | 35F |
| S12 | Parking brake indicator switch | 15D |
| S2 | Ignition lock | 34A |

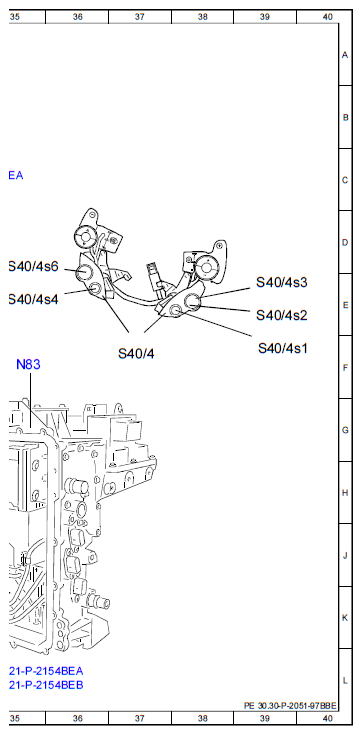

| S40/4 | Cruise control/variable speed limiter switch group | 37F |
| S40/4s1 | Resume from memory switch | 39F |
| S40/4s2 | Decelerate and set switch | 39E |
| S40/4s3 | Accelerate and set switch | 39E |
| S40/4s4 | OFF switch | 35E |
| S40/4s6 | Cruise control/variable speed limiter switch | 35D |
| S9/1 | Stop lamp switch | 5F |
