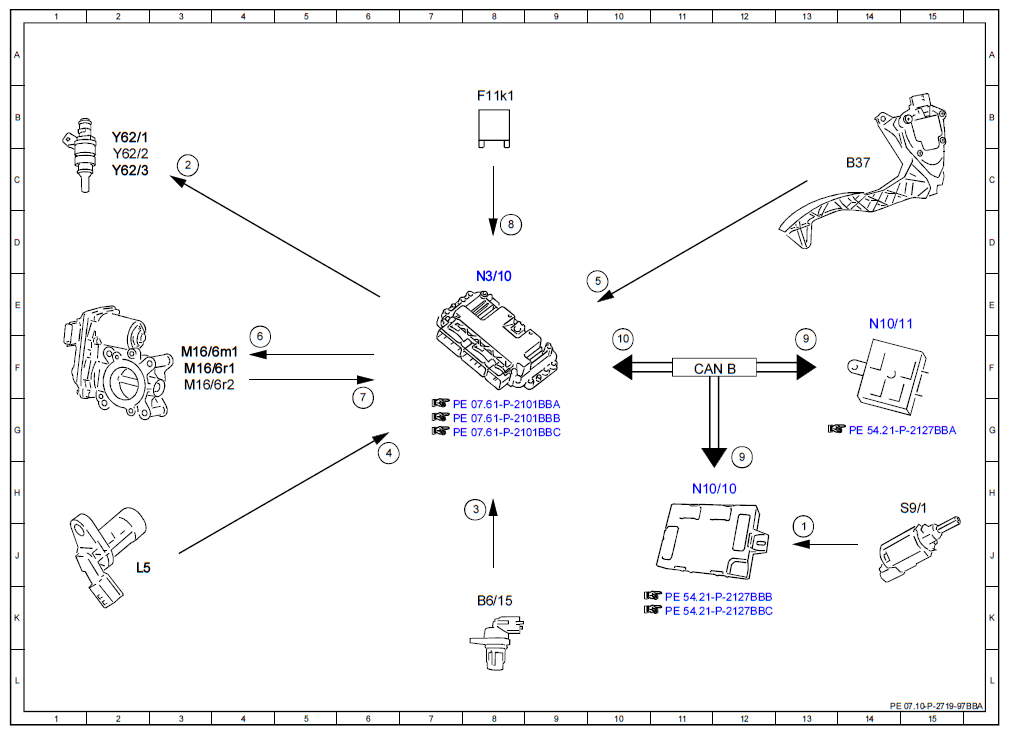

Electrical Function Schematic For Engine Limp-Home Mode - PE07.10-P-2719-97BBA
ENGINE 281.910 in MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Brake light switch, signal | 13H |
| 10 | Brake light switch, status | 10E |
| 2 | Injection valves, actuation | 3C |
| 3 | Camshaft Hall sensor, signal | 8H |
| 4 | Engine speed, signal | 6G |
| 5 | Accelerator pedal sensor, signal | 10D |
| 6 | Throttle valve actuator motor, actuation | 4F |
| 7 | Throttle valve actuator, signal | 6G |
| 8 | Circuit 87, status | 8D |
| 9 | Engine running, signal | 12G |
| 9 | Engine running, signal | 13F |
| B37 | Accelerator pedal sensor | 14C |
| B6/15 | Intake camshaft Hall sensor | 8K |
| CAN B | Interior CAN | 11F |
| F11k1 | Engine function circuit 87 relay | 8B |
| L5 | Crankshaft position sensor | 2J |
| M16/6m1 | Actuator motor | 3F |
| M16/6r1 | Actual value potentiometer 1 | 3F |
| M16/6r2 | Actual value potentiometer 2 | 3F |
| N10/10 | Center SAM control unit | 11H |
| N10/11 | Driver SAM control unit | 14E |
| N3/10 | ME-SFI [ME] control unit | 8E |
| S9/1 | Stop lamp switch | 15H |
| Y62/1 | Cylinder 1 injection valve | 2B |
| Y62/2 | Cylinder 2 injection valve | 2C |
| Y62/3 | Cylinder 3 injection valve | 2C |
