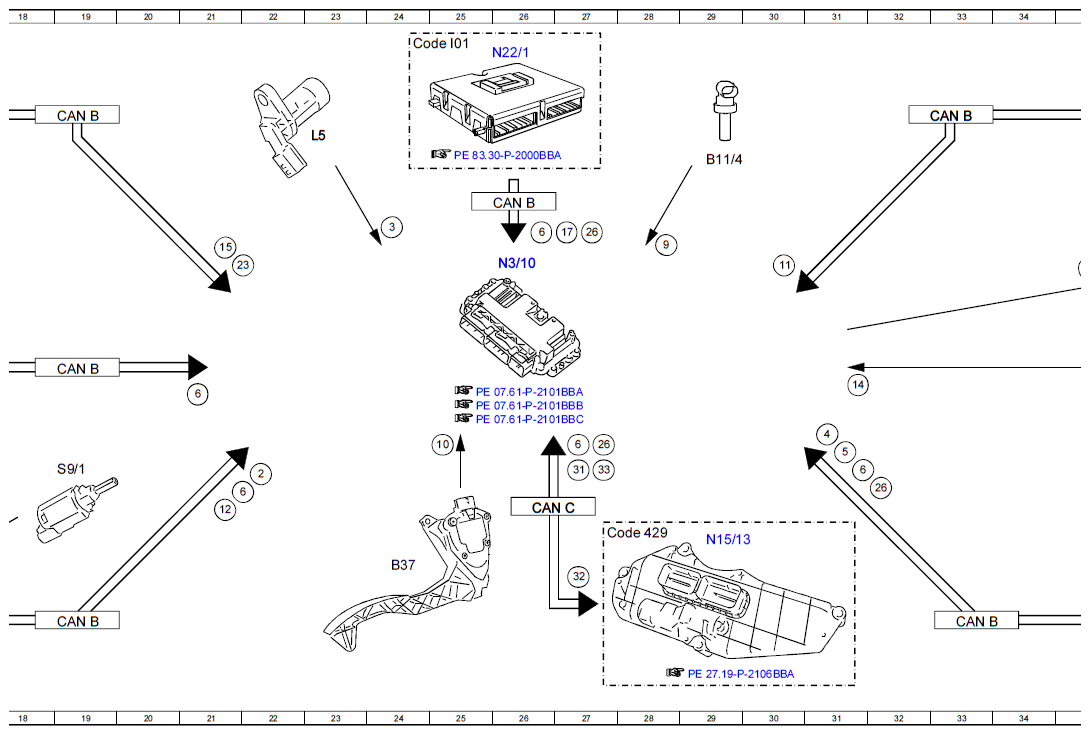

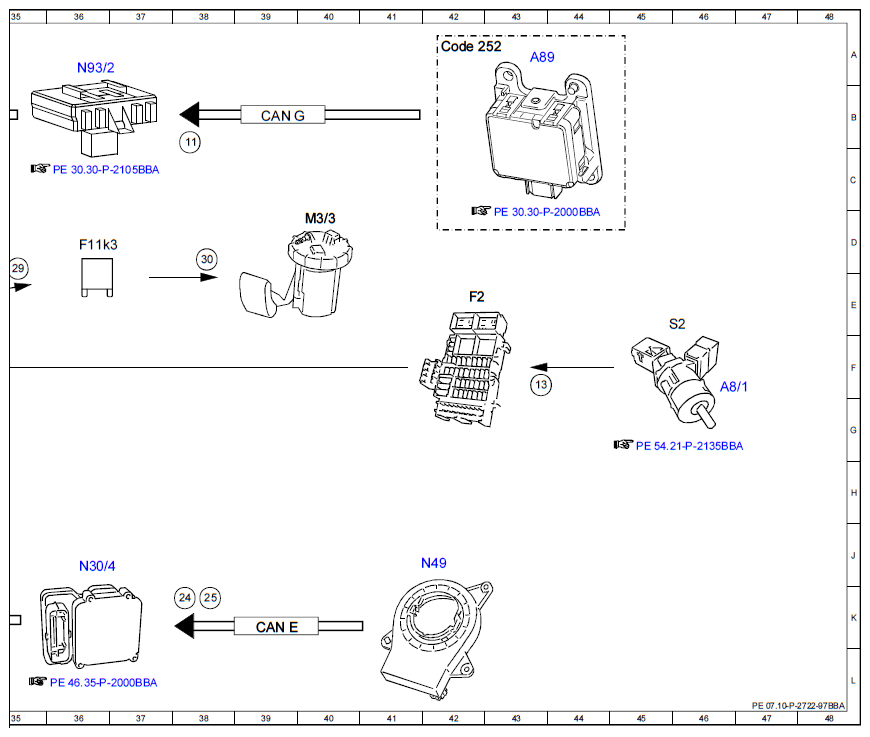

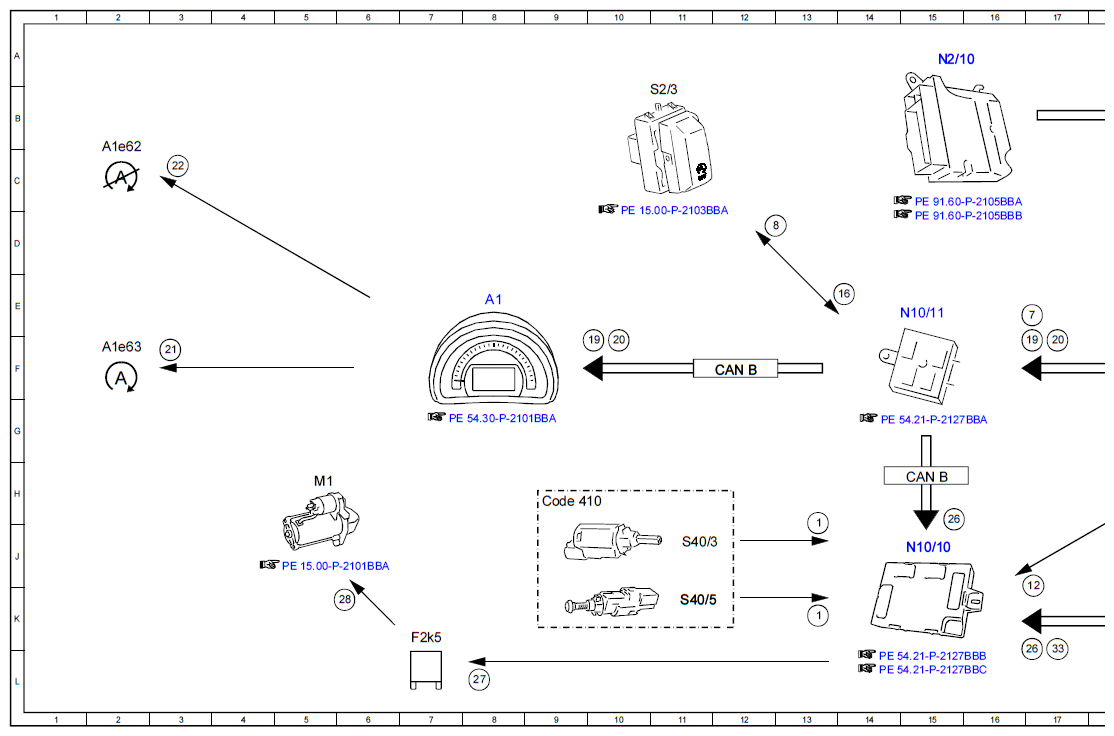

Electrical Function Schematic For Engine Timing Start Stop - PE07.10-P-2722-97BBA
ENGINE 281.910 in MODEL 453.0/3/4 with CODE B03 (ECO start/stop function)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Clutch pedal switch, signal | 13K |
| 1 | Clutch pedal switch, signal | 13H |
| 10 | Accelerator pedal sensor, signal | 25G |
| 11 | Distance warning system, status | 30D |
| 11 | Distance warning system, status | 38B |
| 12 | Brake light switch, signal | 17K |
| 12 | Brake light switch, signal | 21H |
| 13 | Circuit 15, signal | 44F |
| 14 | Terminal 15g, signal | 31F |
| 15 | Seat belt buckle switch, status | 21D |
| 16 | ECO start/stop function button, status | 14E |
| 17 | Air conditioning, status | 27D |
| 19 | Engine stop, status | 17F |
| 19 | Engine stop, status | 10F |
| 2 | Clutch pedal switch, status | 22H |
| 20 | Engine start, status | 10F |
| 20 | Engine start, status | 17F |
| 21 | ECO start/stop function "Available" indicator lamp, request | 3F |
| 22 | ECO start/stop function "Not available" indicator lamp, request | 3C |
| 23 | Crash, signal | 22D |
| 24 | Steering wheel angle sensor, signal | 38K |
| 25 | Steering wheel velocity, signal | 38K |
| 26 | Engine start, request | 27D |
| 26 | Engine start, request | 27G |
| 26 | Engine start, request | 32H |
| 26 | Engine start, request | 15H |
| 26 | Engine start, request | 17K |
| 27 | Starter relay, actuation | 8L |
| 28 | Starter, actuation | 6K |
| 29 | Ignition coils/fuel pump relay, actuation | 35D |
| 3 | Crankshaft position sensor, signal | 24D |
| 30 | Fuel pump, actuation | 38D |
| 31 | Gear range, status | 27H |
| 32 | Gear range, request | 27J |
| 33 | Engine start enable, status | 17K |
| 33 | Engine start enable, status | 27H |
| 4 | Wheel speed, signal | 31G |
| 5 | Engine stop enable, status | 31G |
| 6 | Engine stop prohibited, request | 21H |
| 6 | Engine stop prohibited, request | 27G |
| 6 | Engine stop prohibited, request | 31H |
| 6 | Engine stop prohibited, request | 26D |
| 6 | Engine stop prohibited, request | 21F |
| 7 | Engine running, signal | 17E |
| 8 | ECO start/stop function diode, actuation | 13D |
| 9 | Coolant temperature sensor, signal | 28D |
| A1 | Instrument cluster | 8E |
| A1e62 | ECO start/stop function not available indicator lamp | 2C |
| A1e63 | ECO start/stop function available indicator lamp | 2F |
| A8/1 | Key | 46F |
| A89 | Controller unit for distance warning function with radar sensor | 43A |
| B11/4 | Coolant temperature sensor | 29C |
| B37 | Accelerator pedal sensor | 24J |
| CAN B | Interior CAN | 19F |
| CAN B | Interior CAN | 12F |
| CAN B | Interior CAN | 19K |
| CAN B | Interior CAN | 15H |
| CAN B | Interior CAN | 19B |
| CAN B | Interior CAN | 33K |
| CAN B | Interior CAN | 26C |
| CAN B | Interior CAN | 33B |
| CAN C | Drive train CAN | 26H |
| CAN E | Chassis CAN | 39K |
| CAN G | Front end CAN | 39B |
| Code 252 | Collision warning system (FCW) | 42A |
| Code 410 | 5-speed manual transmission | 9H |
| Code 429 | twinamic | 27J |
| Code I01 | Air conditioning | 24A |
| F11k3 | Ignition coils/fuel pump actuation relay | 36D |
| F2 | Vehicle interior fuse and relay module | 42E |
| F2k5 | Starter relay | 7K |
| L5 | Crankshaft position sensor | 23B |
| M1 | Starter | 5H |
| M3/3 | Fuel pump with fill level sensor and temperature sensor | 40D |
| N10/10 | Center SAM control unit | 15J |
| N10/11 | Driver SAM control unit | 15E |
| N15/13 | Double clutch transmission control unit | 29J |
| N2/10 | Supplemental restraint system control unit | 15A |
| N22/1 | Climate control control unit | 26A |
| N3/10 | ME-SFI [ME] control unit | 26D |
| N30/4 | Electronic Stability Program control unit | 36J |
| N49 | Steering wheel angle sensor | 42J |
| N93/2 | Distance warning function gateway | 36A |
| S2 | Ignition lock | 45E |
| S2/3 | Start/stop button | 11B |
| S40/3 | Clutch pedal switch | 11J |
| S40/5 | Start enable clutch pedal switch | 11K |
| S9/1 | Stop lamp switch | 19H |
