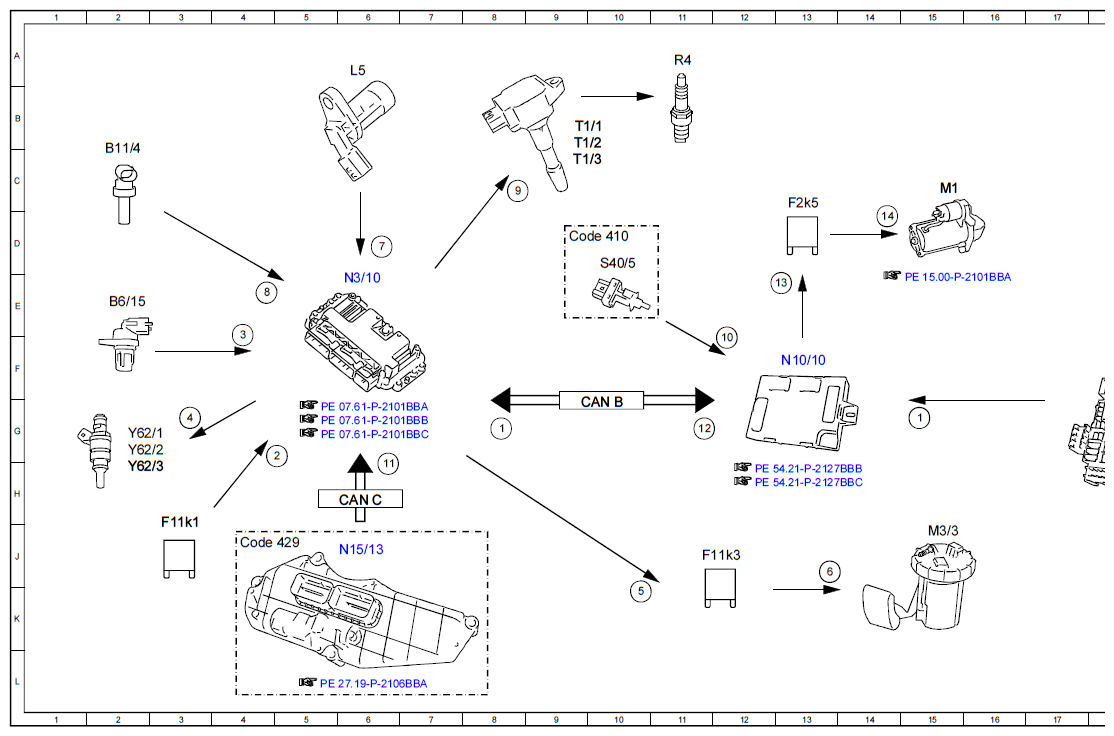

Electrical Function Schematic For Starting - PE07.10-P-2701-97BBA
ENGINE 281.910 in MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 8G |
| 1 | Circuit 50, status | 15G |
| 1 | Circuit 50, status | 19G |
| 10 | Clutch pedal switch, signal | 12F |
| 11 | Gear range, status | 6H |
| 12 | Engine start enable, status | 11G |
| 13 | Starter relay, actuation | 13H |
| 14 | Starter, actuation | 14D |
| 2 | Circuit 87, status | 4G |
| 3 | Camshaft Hall sensor, signal | 4E |
| 4 | Injection valves, actuation | 3G |
| 5 | Ignition coils/fuel pump relay, actuation | 10J |
| 6 | Fuel pump, actuation | 13J |
| 7 | Engine speed, signal | 6D |
| 8 | Coolant temperature sensor, signal | 4E |
| 9 | Ignition coils, actuation | 8C |
| A8/1 | Key | 22G |
| B11/4 | Coolant temperature sensor | 2C |
| B6/15 | Intake camshaft Hall sensor | 2E |
| CAN B | Interior CAN | 10G |
| CAN C | Drive train CAN | 6H |
| Code 410 | 5-speed manual transmission | 9D |
| Code 429 | twinamic | 4J |
| F11k1 | Engine function circuit 87 relay | 3J |
| F11k3 | Ignition coils/fuel pump actuation relay | 11J |
| F2 | Vehicle interior fuse and relay module | 18F |
| F2k5 | Starter relay | 13C |
| L5 | Crankshaft position sensor | 6A |
| M1 | Starter | 15C |
| M3/3 | Fuel pump with fill level sensor and temperature sensor | 15J |
| N10/10 | Center SAM control unit | 13F |
| N15/13 | Double clutch transmission control unit | 6J |
| N3/10 | ME-SFI [ME] control unit | 6E |
| R4 | Spark plugs | 11A |
| S2 | Ignition lock | 21F |
| S40/5 | Start enable clutch pedal switch | 10D |
| T1/1 | Cylinder 1 ignition coil | 9B |
| T1/2 | Cylinder 2 ignition coil | 9B |
| T1/3 | Cylinder 3 ignition coil | 9C |
| Y62/1 | Cylinder 1 injection valve | 2G |
| Y62/2 | Cylinder 2 injection valve | 2G |
| Y62/3 | Cylinder 3 injection valve | 2H |
