Special Tool
WARNING: This page is about a different car, the 2007 Subaru Outback and 2007 Subaru Legacy. However, it is still accessible from the selected car via links, so may be relevant.
SPECIAL TOOL DESCRIPTION CHART
| ILLUSTRATION | TOOL NUMBER | DESCRIPTION | REMARKS |
|---|---|---|---|
| 1B020XU0 | SUBARU SELECT MONITOR KIT | Used for troubleshooting the electrical system. |
- TEST HARNESS DSPECIAL TOOL DESCRIPTION CHART - TEST HARNESS D
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299AG060 TEST HARNESS D Used when measuring voltage and resistance of the front seat belt buckle switch. - TEST HARNESS USPECIAL TOOL DESCRIPTION CHART - TEST HARNESS U

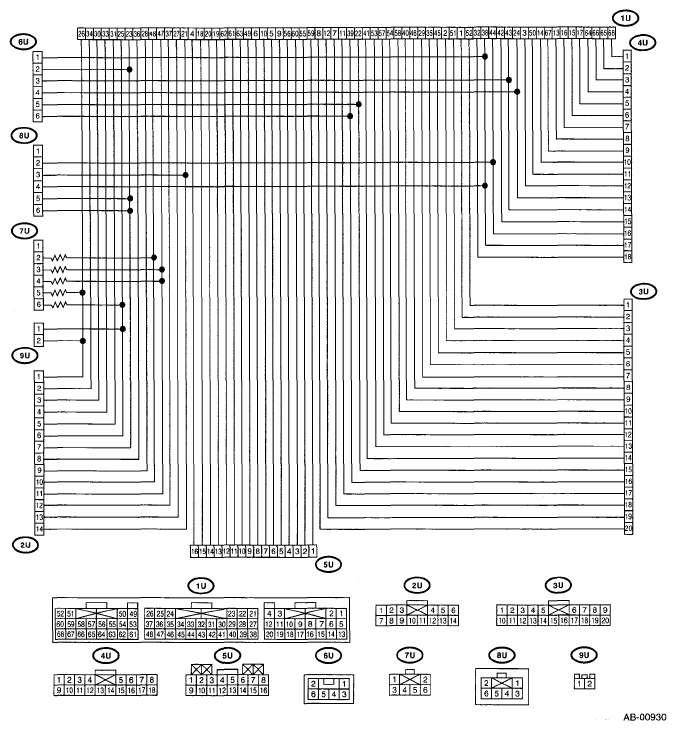

ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299AG000 TEST HARNESS U Used when measuring voltage and resistance of airbag control module. - TEST HARNESS YSPECIAL TOOL DESCRIPTION CHART - TEST HARNESS Y
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 28299AG040 TEST HARNESS Y Used for diagnosing seat belt buckle switch. - TEST HARNESS ABSPECIAL TOOL DESCRIPTION CHART - TEST HARNESS AB
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299XA000 TEST HARNESS AB Used when measuring voltage and resistance of occupant detection system. - TEST HARNESS AESPECIAL TOOL DESCRIPTION CHART - TEST HARNESS AE
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299XA030 TEST HARNESS AE TEST HARNESS Y ADAPTER HARNESS Used for diagnosing seat belt buckle switch. - TEST HARNESS ACSPECIAL TOOL DESCRIPTION CHART - TEST HARNESS AC
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299XA010 TEST HARNESS AC Used for diagnosing the seat belt tension sensor. - TEST HARNESS ADSPECIAL TOOL DESCRIPTION CHART - TEST HARNESS AD
ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS 98299XA020 TEST HARNESS AD Used when measuring voltage and resistance of the seat belt tension sensor.
