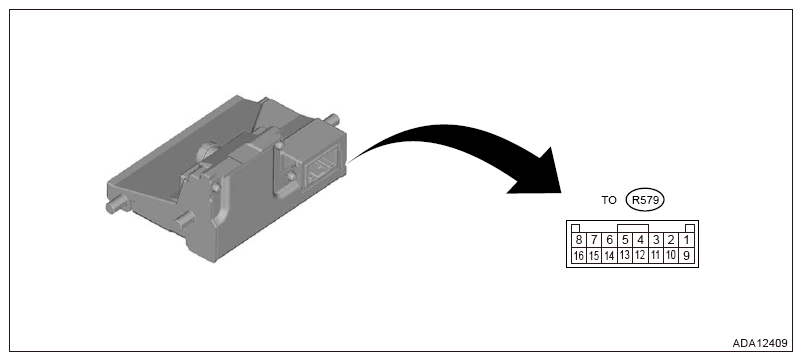

Wide Angle Mono Camera
| Terminal No. | Contents | Measuring condition | Standard |
|---|---|---|---|
| (R579) No. 1 | - | - | - |
| (R579) No. 2 | - | - | - |
| (R579) No. 3 | - | - | - |
| (R579) No. 4 | - | - | - |
| (R579) No. 5 | - | - | - |
| (R579) No. 6 | - | - | - |
| (R579) No. 7 | - | - | - |
| (R579) No. 8 | Heater | - | - |
| (R579) No. 9 | CAN-L (PU Bus) | - | - |
| (R579) No. 10 | CAN-H (PU Bus) | - | - |
| (R579) No. 11 | CAN-L (Local Bus2) | - | - |
| (R579) No. 12 | CAN-H (Local Bus2) | - | - |
| (R579) No. 13 | GND | - | - |
| (R579) No. 14 | - | - | - |
| (R579) No. 15 | - | - | - |
| (R579) No. 16 | Ignition power supply | Ignition switch ON | 10 - 16 V |
