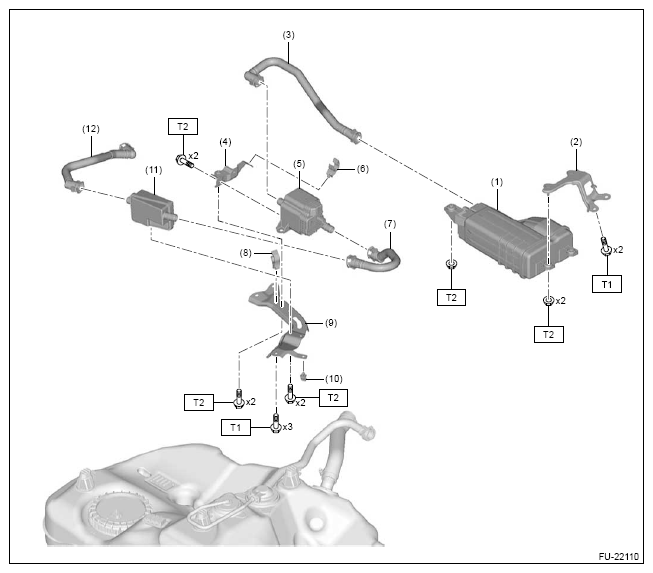

Fuel Line 2
Courtesy of SUBARU OF AMERICA, INC.
| (1) |
Canister |
| (2) |
Canister bracket |
| (3) |
Drain tube |
| (4) |
Leak check valve ASSY bracket |
| (5) |
Leak check valve ASSY |
| (6) |
Tube clamp |
| (7) |
Drain tube |
| (8) |
Tube clamp |
| (9) |
Bracket |
| (10) |
Tube clamp |
| (11) |
Drain filter |
| (12) |
Drain tube |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 7.5 (0.8, 5.5)
T2: 8 (0.8, 5.9)
