EGR Modulator

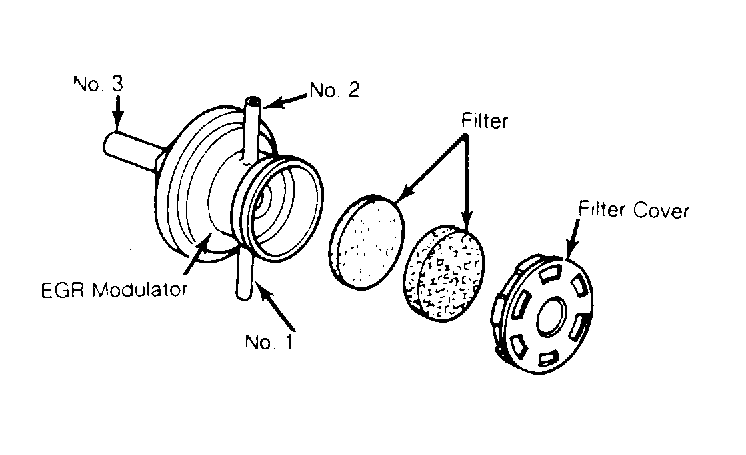

- Disassemble modulator and check filter. Clean filter with compressed air (if necessary). Reassemble modulator. Remove modulator and plug No. 1 side nozzle. Blow air into No. 2 side nozzle. Air should pass through filter freely. See Fig 1
.
- Attach vacuum gauge to nozzle No. 1 and plug nozzle No. 2. Blow air into nozzle No. 3, operate vacuum pump gauge and check that vacuum is applied to modulator. Replace modulator as necessary.
Courtesy of SUZUKI OF AMERICA CORP.
