Transmission Range Sensor

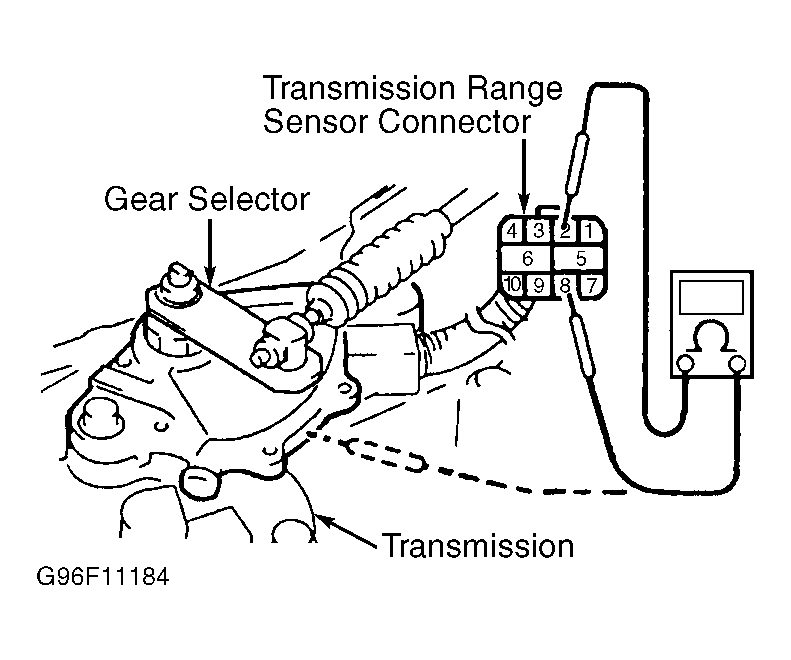

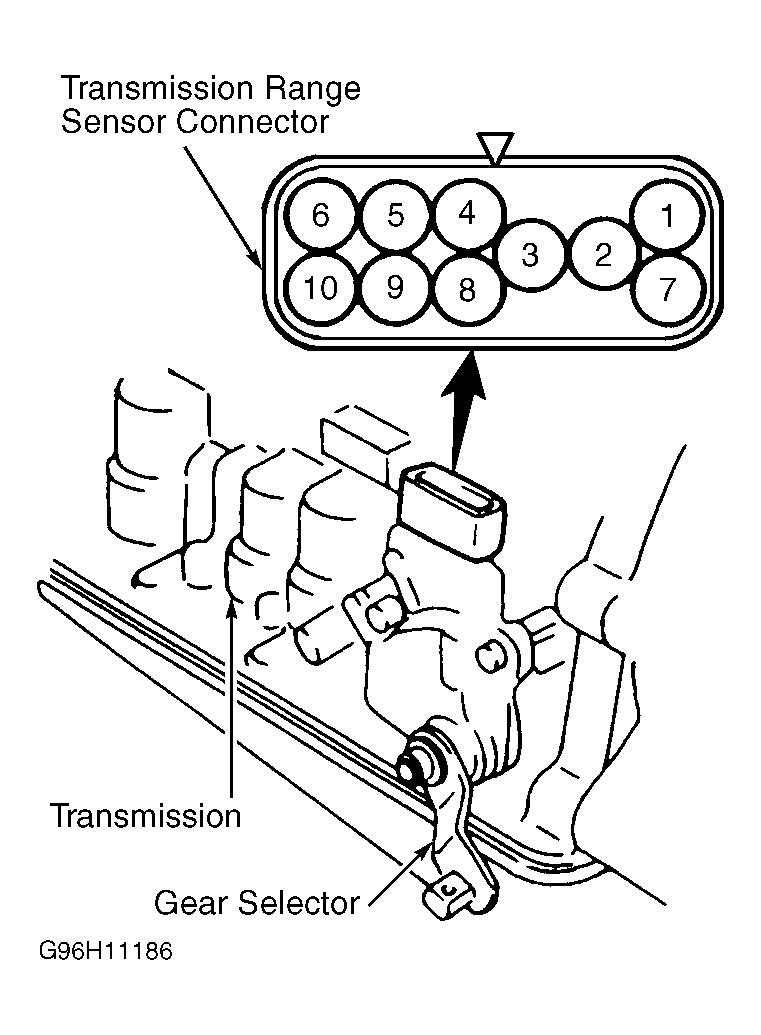

Disconnect negative battery cable. Disconnect harness connector at Transmission Range Sensor (TRS) on side of transmission. Using an ohmmeter, ensure continuity exists between indicated sensor terminals in specified gear range. See Fig 1 or Fig 2 . See TRANSMISSION RANGE SENSOR RESISTANCE (ESTEEM & SWIFT) or TRANSMISSION RANGE SENSOR RESISTANCE (GRAND VITARA, VITARA & XL-7) table. Ensure continuity does not exist between specified terminals and ground. Replace TRS if it does not test as specified.
TRANSMISSION RANGE SENSOR RESISTANCE (ESTEEM & SWIFT)
| Gear Selector Position | Terminals No. |
|---|---|
| Park | 5 & 6; 8 & 9 |
| Reverse | 1 & 8 |
| Neutral | 5 & 6; 8 & 10 |
| Drive | 2 & 8 |
| Second | 3 & 8 |
| Low | 4 & 8 |
TRANSMISSION RANGE SENSOR RESISTANCE (GRAND VITARA, VITARA & XL-7)
| Gear Selector Position | Terminals No. |
|---|---|
| Park | 2 & 7 |
| Reverse | 7 & 8 |
| Neutral | 7 & 10 |
| Drive | 7 & 9 |
| Second | 5 & 7 |
| Low | 6 & 7 |
