Control Module/Receiver Connector

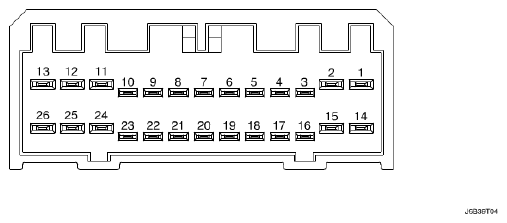

CONTROL MODULE/RECEIVER CONNECTOR TERMINALS CHART
| Terminal | Color | Description |
|---|---|---|
| 1 | YEL | Siren |
| 2 | BLK | Ground |
| 3 | - | - |
| 4 | LT BLU | Trunk and Tailgate Tamper Switch |
| 5 | PNK/BLK | Trunk and Tailgate Open Switch |
| 6 | - | - |
| 7 | PNK/DK BLU | Hood Open Switch |
| 8 | PPL | Door contact Switch |
| 9 | LT BLU/BLK | Door Lock Motoring |
| 10 | LT GRN/WHT | Lock |
| 11 | YEL | Unlock |
| 12 | LT GRN | Anti-Theft Door Locking Switch |
| 13 | DK BLU | Right Turn Signal Bulb |
| 14 | - | - |
| 15 | PNK | Ignition+ |
| 16 | - | - |
| 17 | LT GRN | Diagnostic Communication |
| 18 | LT GRN/RED | Key Reminder Switch |
| 19 | YEL/DK GRN | Security Indicator |
| 20 | PPL | Anti-Theft Door Locking Switch |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | BRN | Trunk Open Switch |
| 25 | ORN | Battery+ |
| 26 | LT BLU | Left Turn Signal Bulb |
