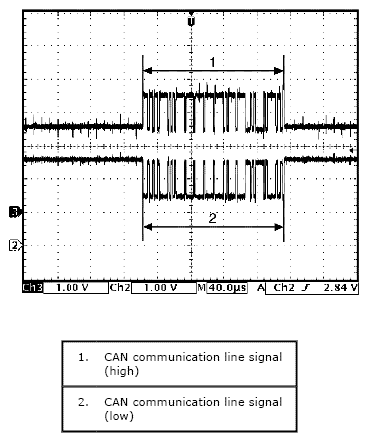

Reference waveform No. 4
CAN communication signals
(CAN signal communicated to each control module when ignition switch is turned ON)
WAVEFORM 4 REFERENCE
| Measurement terminal | CH1: "G44-19" to "G44-9" CH2: "G44-18" to "G44-9" |
| Oscilloscope setting | CH1: 1 V/DIV, CH2: 1 V/DIV TIME: 40 μs/DIV |
| Measurement condition | Ignition switch is at ON position |
