Wiper Switch (AUTO/INT) Signal And Turn Signal Switch Signal

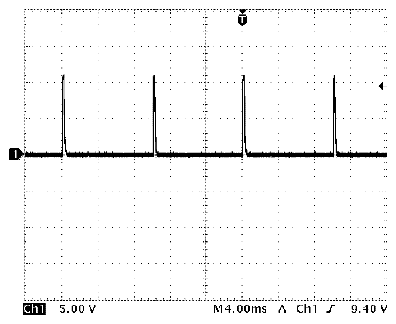

Wiper switch (AUTO/INT) signal:
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | G05-11 |
| - | L03-14 |
Measurement condition
- Ignition mode: ON
- Wiper switch: Other than AUTO/INT position
Turn signal switch (L) signal:
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | G05-13 |
| - | L03-14 |
Measurement condition
- Ignition mode: ON
- Turn signal switch (L): OFF
Turn signal switch (R) signal:
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | G05-14 |
| - | L03-14 |
Measurement condition
- Ignition mode: ON
- Turn signal switch (R): OFF
