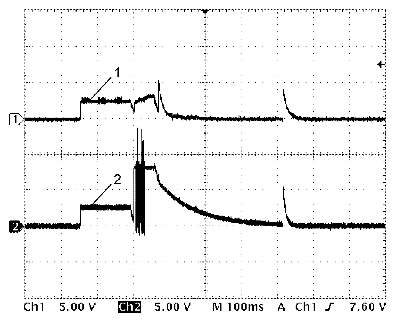

Driver's Side Outside Antenna Signal And Passenger's Side Outside Antenna Signal
Driver's side outside antenna (+) signal (1):
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | L01-4 |
| - | G04-14 |
Driver's side outside antenna (-) signal (2):
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 2 | + | L01-24 |
| - | G04-14 |
Measurement condition
- Remote controller: Within driver's side outside antenna detection range
- Driver side door request switch: ON
Passenger's side outside antenna (+) signal (1):
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | L01-5 |
| - | G04-14 |
Passenger's side outside antenna (-) signal (2):
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 2 | + | L01-25 |
| - | G04-14 |
Measurement condition
- Remote controller: Within passenger's side outside antenna detection range
- Passenger side door request switch: ON
