Door key cylinder switch signal
WARNING: This page is about a different car, the 2010 Suzuki Kizashi. However, it is still accessible from the selected car via links, so may be relevant.

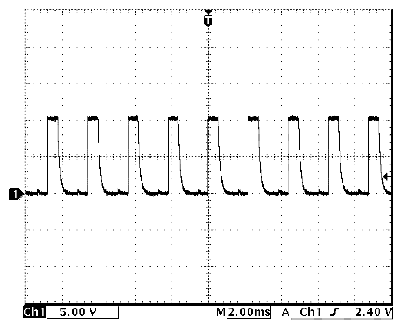

Door key cylinder switch (Unlock) signal:
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | L01-13 |
| - | G04-14 |
Measurement condition
- Door key cylinder switch (Unlock): OFF
Door key cylinder switch (Lock) signal:
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | L01-18 |
| - | G04-14 |
Measurement condition
- Door key cylinder switch (Lock): OFF

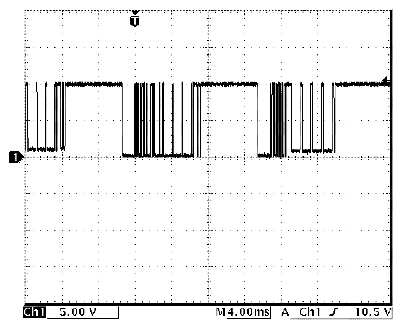

LIN communication signal
TERMINAL CHANNEL REFERENCE CHART
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | L01-32 |
| - | G04-14 |
Measurement condition
- Ignition mode: ON
