| Accessory Drive Belt Idler Pulley Bolt |
27 (37) |
| Accessory Drive Belt Tensioner Bolt/Nut |
12 (16) |
| A/C Compressor Bolt |
36 (49) |

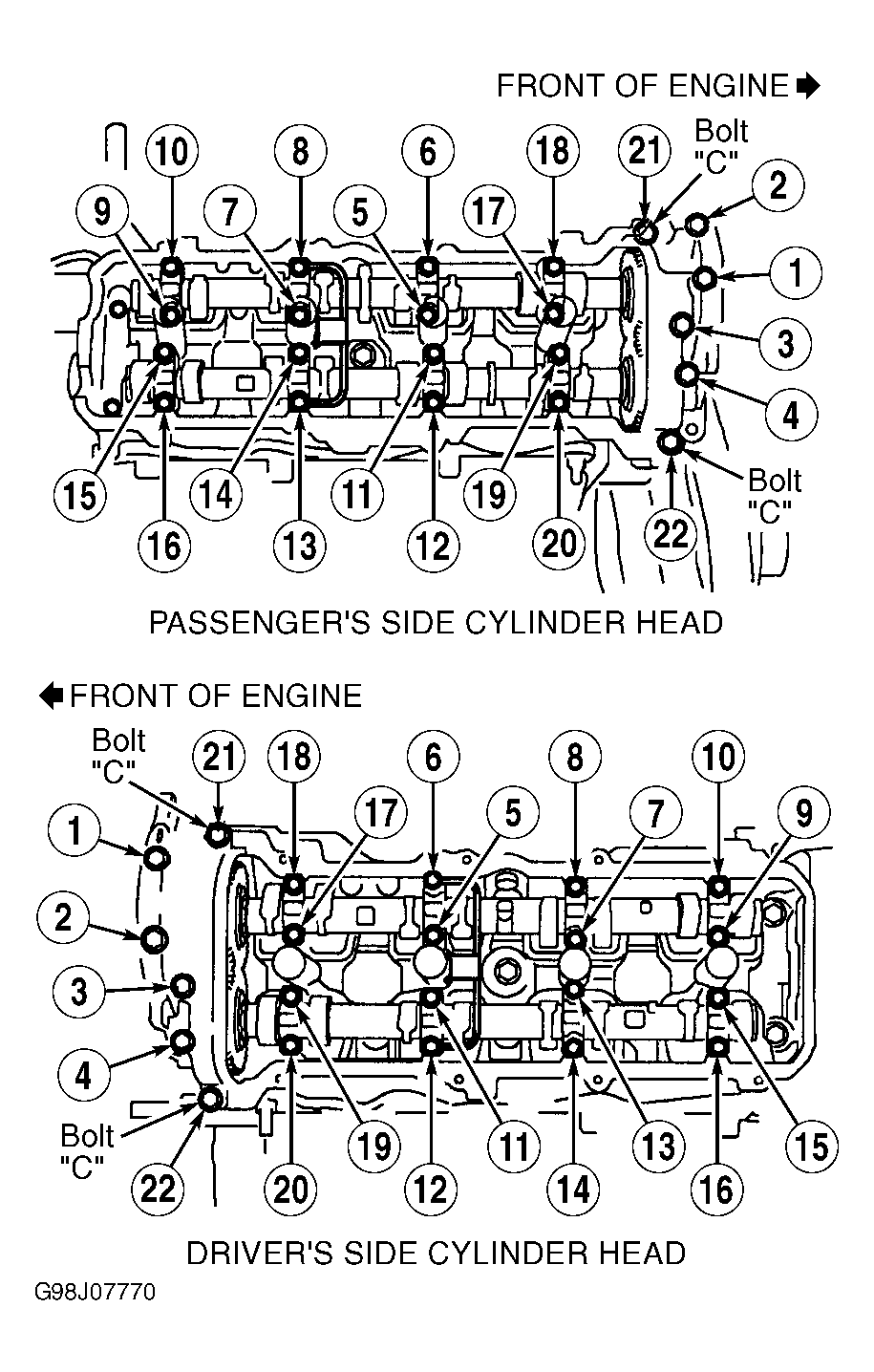

| Camshaft Bearing Cap Bolt |
|
| Camshaft Sprocket Bolt |
80 (109) |
| Connecting Rod Bolt |
| Step 1 |
18 (24) |
| Step 2 |
Additional 90 Degrees |
| Coolant Inlet Housing Assembly Bolt |
13 (18) |
| Cooling Fan Bracket Bolt/Nut |
| Large Bolt/Nut |
24 (33) |
| Small Bolt/Nut |
12 (16) |
| Cooling Fan-To-Cooling Fan Bracket Nut |
16 (22) |
| Crankshaft Pulley Bolt |
181 (245) |
| Crossmember Bolt |
37 (50) |

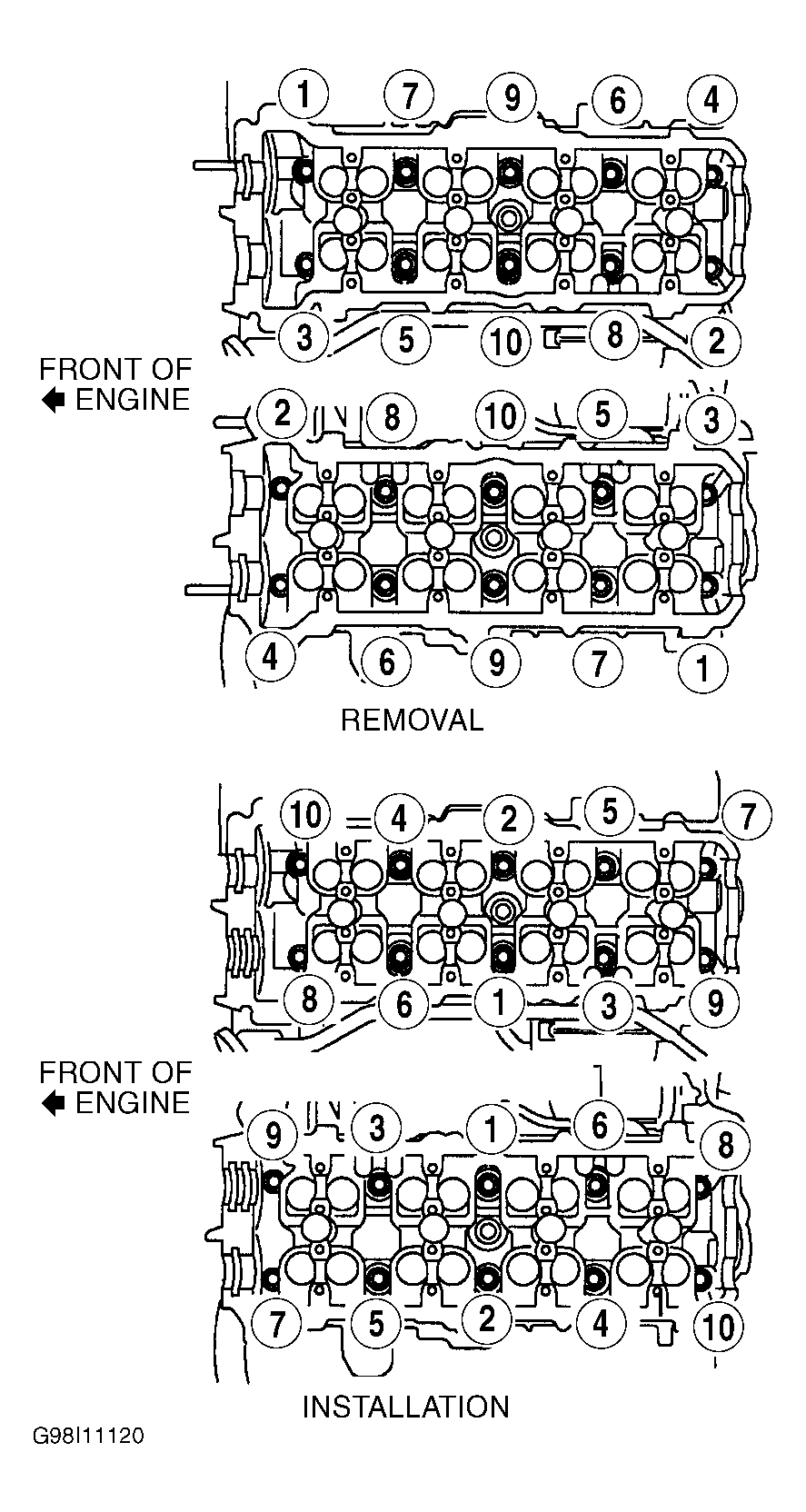

| Cylinder Head Bolt |
| Step 1 |
24 (33) |
| Step 2 |
Additional 90 Degrees |
| Step 3 |
Additional 90 Degrees |
| Drive Shaft Flange Bolt/Nut |
| Front Drive Shaft |
59 (80) |
| Rear Drive Shaft |
78 (106) |
| Engine Hanger Bolt |
27 (37) |
| Engine Mount-To-Frame Bolt/Nut |
22 (30) |
| Exhaust Manifold Nut |
32 (43) |
| Flywheel/Drive Plate Bolt |
| Step 1 |
36 (49) |
| Step 2 |
Additional 90 Degrees |
| Front Coolant By-Pass Joint Nut |
13 (18) |
| Front Exhaust Pipe-To-Center Exhaust Pipe Bolt/Nut |
30 (41) |
| Front Exhaust Pipe-To-Exhaust Manifold Nut |
46 (62) |
| Front Fuel Pipe-To-Fuel Rail Union Bolt |
29 (39) |
| Fuel Pulsation Damper |
29 (39) |
| Fuel Rail-To-Lower Intake Manifold Nut |
13 (18) |
| Generator Mounting Bolt/Nut |
29 (39) |
| Lower Intake Manifold-To-Cylinder Head Bolt/Nut |
13 (18) |

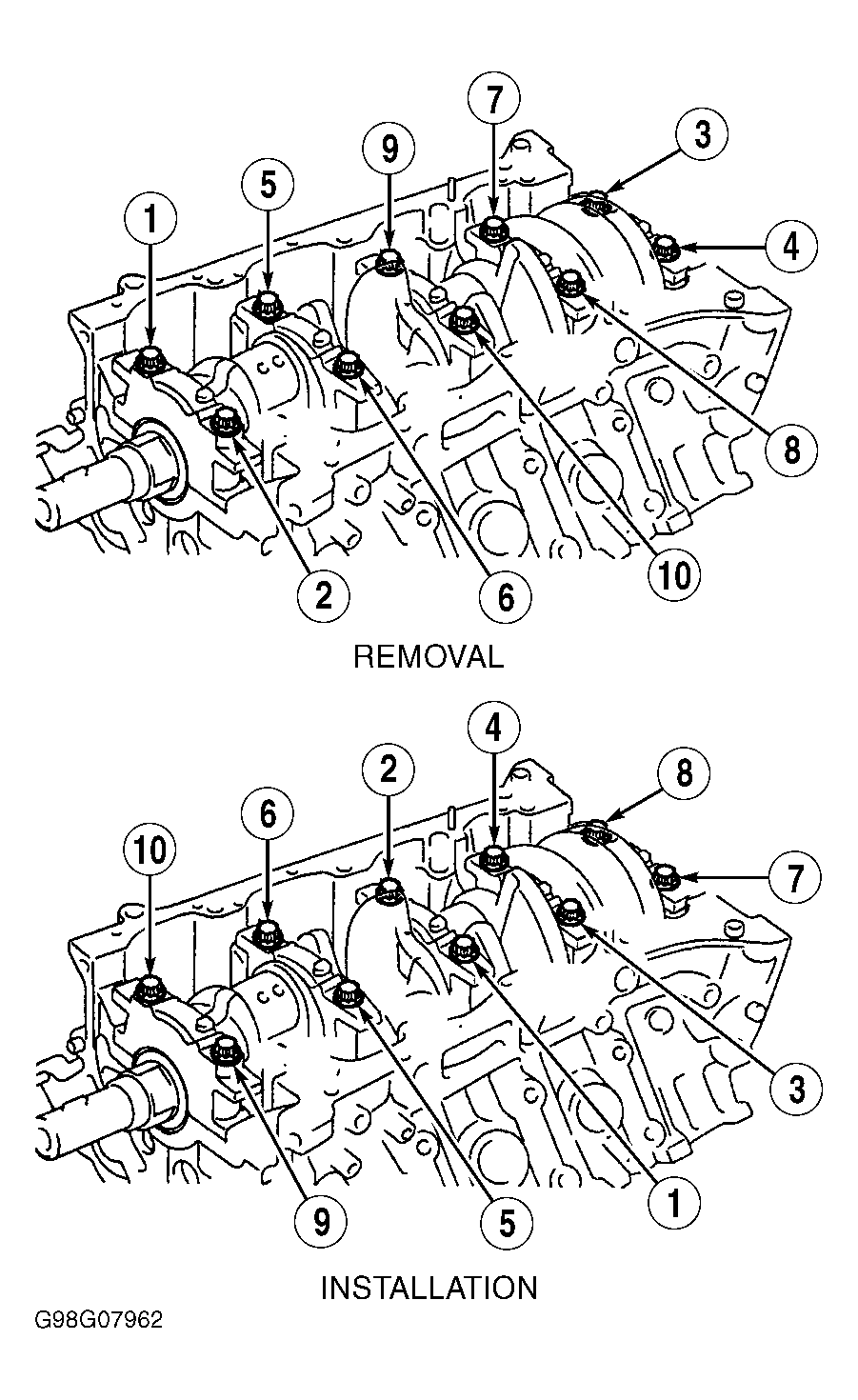

| Main Bearing Cap Bolt |
| Step 1 |
20 (27) |
| Step 2 |
Additional 90 Degrees |
| No. 1 Idler Pulley Bolt |
25 (34) |
| No. 1 Oil Pan Bolt/Nut |
| 10-mm Bolt Head |
|
| 12-mm Bolt Head |
21 (29) |
| No. 2 Idler Pulley Bolt |
25 (34) |
| No. 2 Oil Pan Drain Plug |
29 (39) |
| No. 2 Timing Belt Cover Bolt |
12 (16) |
| Oil Cooler Union Bolt |
51 (69) |
| Oil Filter Mounting Bracket Bolt/Nut |
13 (18) |
| Oil Pump-To-Cylinder Block Bolt |
| 14-mm Bolt Head |
22 (30) |
| All Others |
11 (15) |
| Oxygen Sensor-To-Front Exhaust Pipe Nut |
15 (20) |
| Power Steering Pump Mounting Bolt |
13 (18) |
| Rear Coolant By-Pass Joint Nut |
13 (18) |
| Spark Plug |
13 (18) |
| Stabilizer Bar Link-To-Lower Control Arm Bolt |
38 (52) |
| Stabilizer Bar Link-To-Stabilizer Bar Nut |
18 (24) |
| Stabilizer Bar Mount-To-Frame Bolt |
13 (18) |
| Timing Belt Tensioner Bolt |
19 (26) |
| Torque Converter Bolt |
35 (47) |
| Transmission Mount-To-Crossmember Nut |
54 (73) |
| Transmission-To-Cylinder Block Bolt |
| Large Bolt |
53 (72) |
| Small Bolt |
27 (37) |
| Upper Intake Manifold-To-Lower Intake Manifold Bolt |
13 (18) |
| Water Pump Bolt |
15 (20) |
| Water Pump Nut |
13 (18) |
| Water Pump Stud Bolt |
13 (18) |
| INCH Lbs. (N.m) |
| Baffle Plate Bolt/Nut |
66 (7.5) |
| Camshaft Position Sensor Bolt & Stud Bolt |
66 (7.5) |
| Crankshaft Position Sensor Bolt |
58 (6.6) |
| Front Fuel Pipe Clamp Bolt |
66 (7.5) |
| Fuel Return Pipe-To-Fuel Rail Clamp Bolt |
66 (7.5) |
| Ignition Coil Bolt |
66 (7.5) |
| Intake Manifold Cover Bracket Bolt |
66 (7.5) |
| No. 2 Oil Pan Bolt/Nut |
66 (7.5) |
| No. 3 Timing Belt Cover Bolt/Nut |
66 (7.5) |
| Oil Pump Body Cover Screw |
88 (9.9) |
| Oil Pump Pick-Up Tube Bolt/Nut |
66 (7.5) |
| Rear Oil Seal Housing-To-Cylinder Block Bolt |
71 (8.0) |
| Timing Belt Rear Plate Bolt |
66 (7.5) |
| Valve Cover Bolt |
53 (6.0) |
