Power Relay
NOTE:
Power relay may also be referred to as power main relay.
- Ensure ignition is off. Remove power relay. Power relay is located in fuse/relay box at driver's side of instrument panel. See Figure.

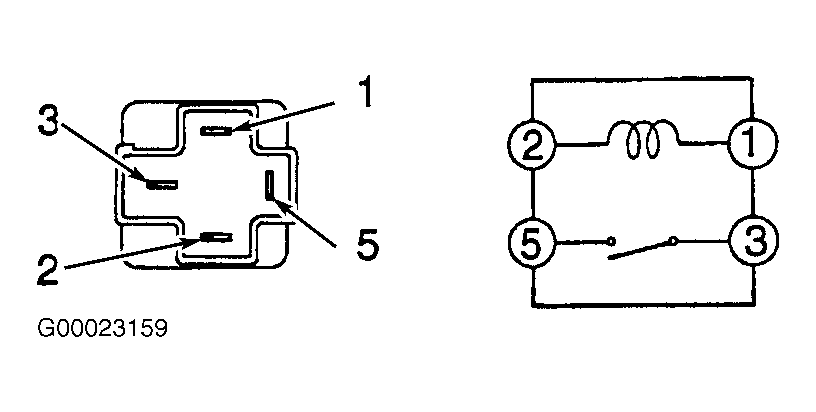

- Note identification of electrical terminals on power relay. See Fig 1. Using ohmmeter, check that no continuity exists between terminals No. 3 and 5 on power relay. Check that continuity exists between terminals No. 1 and 2 on power relay.
- Using jumper wires, apply battery voltage and ground to terminals No. 1 and 2 on power relay. Check that continuity now exists between terminals No. 3 and 5 on power relay. See Fig 1. Replace power relay if defective.
