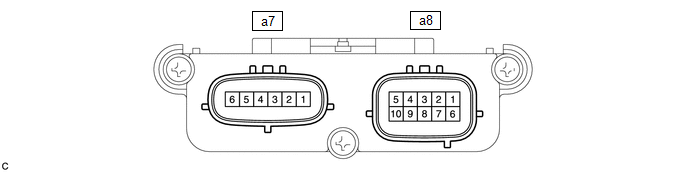

| a7-1 (SVC1) - a7-5 (SGD1) |
R - G |
Front occupant classification sensor LH power supply |
Power switch on (IG) |
11 to 14 V |
| a7-2 (SVC3) - a7-6 (SGD3) |
GR - W |
Rear occupant classification sensor LH power supply |
Power switch on (IG) |
11 to 14 V |
| a7-3 (SIG1) - a7-5 (SGD1) |
P - G |
Front occupant classification sensor LH signal |
Power switch on (IG) |
Pulse generation |
| a7-4 (SIG3) - a7-6 (SGD3) |
SB - W |
Rear occupant classification sensor LH signal |
Power switch on (IG) |
Pulse generation |
| a7-5 (SGD1) - a8-10 (GND) |
G - W-B |
Front occupant classification sensor LH ground |
Always |
Below 1 V |
| a7-6 (SGD3) - a8-10 (GND) |
W - W-B |
Rear occupant classification sensor LH ground |
Always |
Below 1 V |
| a8-4 (CANL) - a8-10 (GND) |
SB - W-B |
CAN communication line |
Power switch on (IG) |
Pulse generation |
| a8-5 (CANH) - a8-10 (GND) |
R - W-B |
CAN communication line |
Power switch on (IG) |
Pulse generation |
| a8-6 (IG2) - a8-10 (GND) |
B - W-B |
Power source |
Power switch on (IG) |
11 to 14 V |
| a8-7 (BSW) - a8-9 (BGND) |
G - P |
Passenger side buckle switch signal |
Always |
Pulse generation |
| a8-9 (BGND) - a8-10 (GND) |
P - W-B |
Passenger side buckle switch ground |
Always |
Below 1 V |
| a8-10 (GND) - Body ground |
W-B - Body ground |
Ground |
Always |
Below 1 V |
