Components [12/2019 - 10/2021]

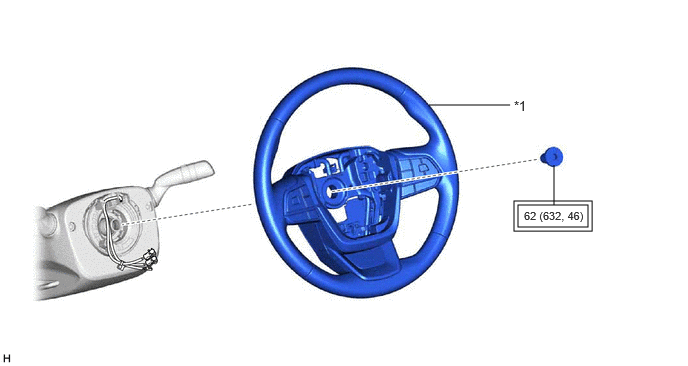

Fig 1: Steering Column Assembly Replacement Components With Torque Specifications [12/2019 - 10/2021] (1 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | STEERING WHEEL ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

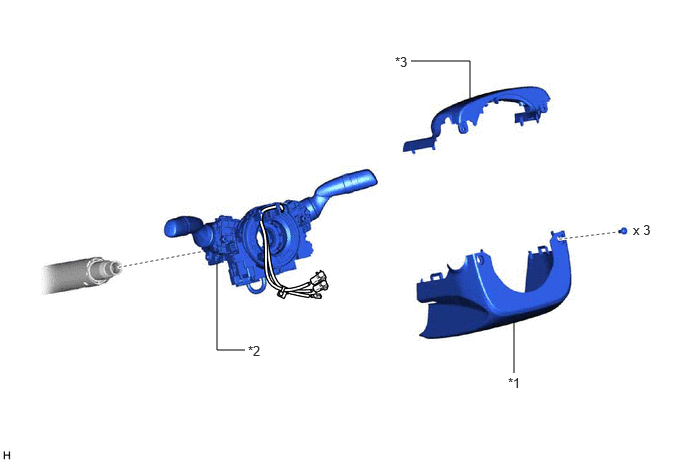

Fig 2: Steering Column Assembly Replacement Components With Torque Specifications [12/2019 - 10/2021] (2 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | LOWER STEERING COLUMN COVER | *2 | TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY |
| *3 | UPPER STEERING COLUMN COVER | - | - |

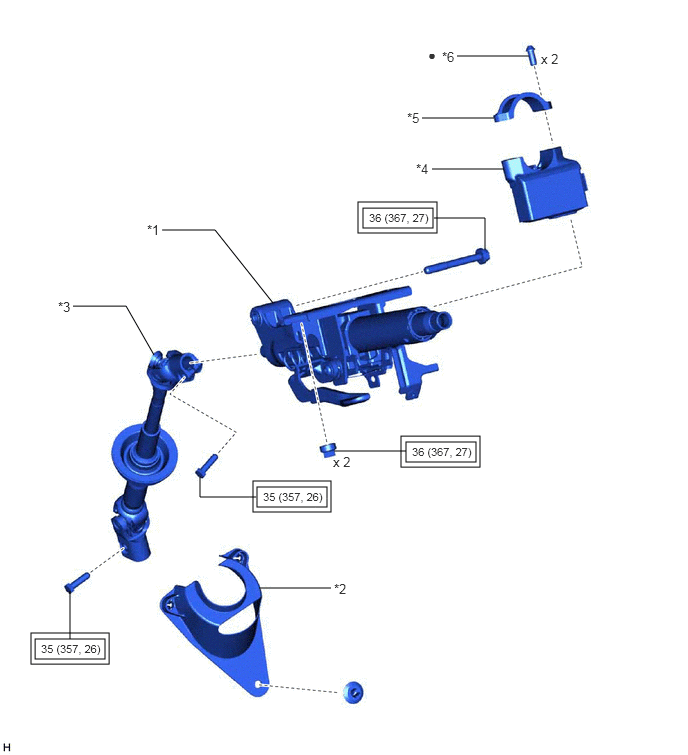

Fig 3: Steering Column Assembly Replacement Components With Torque Specifications [12/2019 - 10/2021] (3 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | STEERING COLUMN ASSEMBLY | *2 | STEERING COLUMN HOLE COVER |
| *3 | STEERING INTERMEDIATE SHAFT ASSEMBLY | *4 | STEERING LOCK ACTUATOR ASSEMBLY |
| *5 | UPPER STEERING COLUMN CLAMP | *6 | STEERING LOCK SET BOLT |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |
