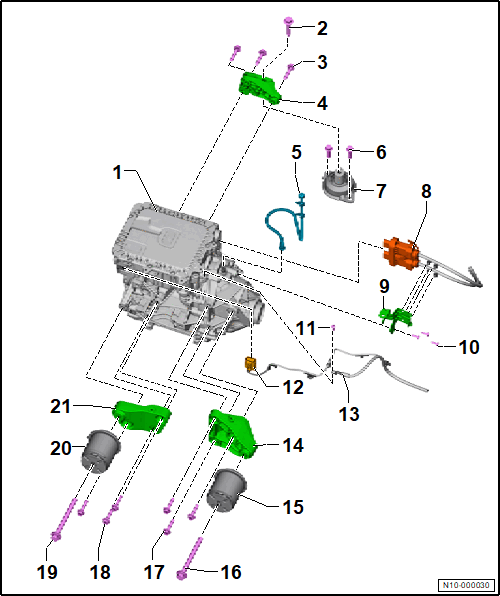

Overview - Front Motor, LHD
WARNING: This page is about a different car, the 2023 Volkswagen ID.4. However, it is still accessible from the selected car via links, so may be relevant.
- Three-Phase Current Drive 2 -VX97-
- With Electric Drive Motor 2 -V717-
- With Drive Motor Temperature Sensor 2 -G1146-
- With Drive Motor 2 Rotor Position Sensor 1 -G1147-
- With Electric Drive Power and Control Electronics 2 -JX4-
- Refer to ELECTRIC DRIVE POWER AND CONTROL ELECTRONICS, REMOVING AND INSTALLING, AWD .
- Refer to Front Motor, Removing .
- Refer to Front Motor, Installing .
- Transmission Mount Bolt
- Replace after removing
- 70 Nm +90°
- Transmission Support Bolt
- Quantity: 3
- Replace after removing
- 50 Nm +90°
- Transmission Support
- Transmission Breather Line
- Transmission Mount Bolt
- Quantity: 2
- Replace after removing
- 50 Nm +90°
- Transmission Mount
- Refer to Transmission Mount, Removing and Installing .
- High-Voltage Connector for Electric Drive Power and Control Electronics 2 -JX4-
- Cable Guide for High-Voltage Cable
- Bolt for Cable Guide
- Quantity: 3
- 8 Nm
- Bolt for Potential Equalization Cable
- 8 Nm
- Connector for Electric Drive Power and Control Electronics 2 -JX4-
- Potential Equalization Cable
- Motor Support
- Front Motor Mount
- Refer to FRONT ENGINE/MOTOR MOUNT, REPLACING, AWD .
- Bolt for Motor Mount
- Replace after removing
- 130 Nm +180°
- Motor Support Bolt
- Quantity: 3
- Replace after removing
- 50 Nm +90°
- Motor Support Bolt
- Quantity: 3
- Replace after removing
- 50 Nm +90°
- Bolt for Motor Mount
- Replace after removing
- 130 Nm +180°
- Front Motor Mount
- Refer to FRONT ENGINE/MOTOR MOUNT, REPLACING, AWD .
- Motor Support

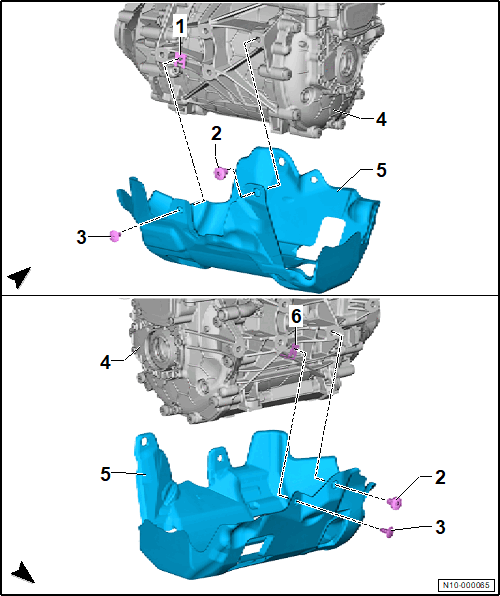

Overview - Motor Noise Insulation
1 - Clip
2 - Clip/Bolt
- Dependent on vehicle equipment/version
- Bolt with washer
- Quantity: 2
- 5 Nm
3 - Clip
- Quantity: 2
4 - Three-Phase Current Drive 2 -VX97-
5 - Noise Insulation
- Dependent on vehicle equipment/version
6 - Clip
