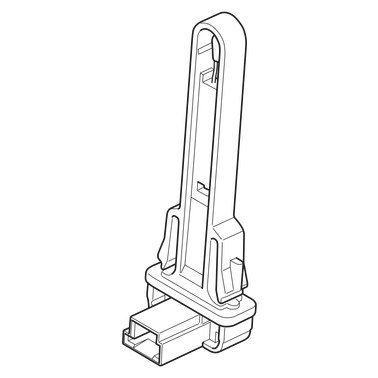

Component Specification: Temperature Sensor, Heat EXCHANGER 7/314 [2019-2022]
GENERAL
Type
Temperature sensor: resistor of NTC type.
Characteristics
Resistance between #A1 and #A2 shall be:
15.0 kΩ - 15.5 kΩ at -10 °C
8.91 kΩ - 9.09 kΩ at 0 °C
5.40 kΩ - 5.58 kΩ at 10 °C
3.37 kΩ - 3.52 kΩ at 20 °C
2.15 kΩ - 2.28 kΩ at 30 °C
1.42 kΩ - 1.52 kΩ at 40 °C
0.96 kΩ - 1.03 kΩ at 50 °C
The resistance decreases with increasing temperature.
