Mode Switch
WARNING: This page is about a different car, the 1997 Isuzu Trooper. However, it is still accessible from the selected car via links, so may be relevant.

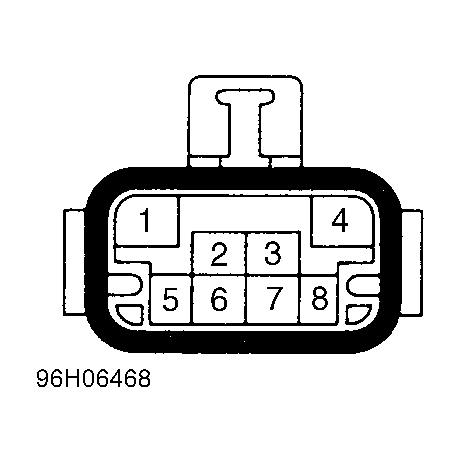

Locate mode (park/neutral) switch on left side of automatic transmission. Disconnect mode switch harness connector. See Fig 1 . Check continuity between terminals specified in MODE SWITCH CONTINUITY TEST . Replace mode switch if it does not test as specified.
MODE SWITCH CONTINUITY TEST
| Switch Position | Terminals No. |
|---|---|
| P | 3, 5 & 8 |
| R | 5, 7 & 8 |
| N | 3, 5 & 7 |
| D | 5, 6 & 7 |
| 3 | 3, 5, 6, 7 & 8 |
| 2 | 5, 6 & 8 |
| 1 Or L | 3, 5 & 6 |
